1. Усилитель ВЧ с обратной связью. Положительная обратная связь снижает потери в контуре, улучшает его добротность, повышает избирательность (Т-170). Сигнал обратной связи с коллекторной нагрузки R3 вводится в контур через катушку L3. Уровень обратной связи подбирается резистором R1 с таким расчетом, чтобы ни в коем случае не допустить самовозбуждения. Если обратная связь получается не положительной, а отрицательной, можно поменять местами концы одной из катушек или перевернуть ее на 180 градусов. Через С4 высокочастотный сигнал передается к следующему каскаду усилителя ВЧ или к детектору.
2. Рефлексный усилитель. Здесь один транзистор используется дважды — как усилитель ВЧ и как первый каскад усилителя НЧ. Высокочастотный сигнал в коллекторной цепи выделяется на дросселе Др1 (50–80 витков любого провода; намотан на ферритовом кольце с внешним диаметром 6–8 мм) и подается прямо на детектор Д1. Низкочастотная составляющая продетектированного сигнала подается на базу того же транзистора через R1, L2 — сопротивление этой катушки для низкой частоты практически равно нулю. А высокочастотной составляющей путь на базу преграждает фильтр R1, С2, С4, который тем самым предотвращает самовозбуждение усилителя. Резистор R3 — коллекторная нагрузка для усиленного низкочастотного сигнала, через С5 он подается к следующим каскадам усилителя НЧ.
3. Детекторный приемник. Рассчитан на прием одной местной станции, может работать на головной телефон или в качестве приставки («Эфирная радиоточка») к любому усилителю НЧ, например К-1;1 или К-7. Катушка L1 и контурный конденсатор С1 подбираются с учетом частоты принимаемой станции, ориентироваться можно на таблицу С-18. В качестве С1 удобно взять КПЕ, а чтобы улучшить избирательность, целесообразно подключить детектор Д1 не ко всей катушке, а к отводу от ее середины или даже от одной трети (Т-214).
4, 5. Миниатюрный средневолновый приемник. Сложность схемы (большое число транзисторов, их непосредственная связь) связана с тем, что напряжение питания составляет всего 1,2–1,5 В (один гальванический элемент или аккумулятор). Данные катушек указаны на схеме; L1, L2 (магнитная антенна) намотана на ферритовом стержне диаметром 6 мм и длиной 60 мм, а Др1 — на небольшом ферритовом кольце.

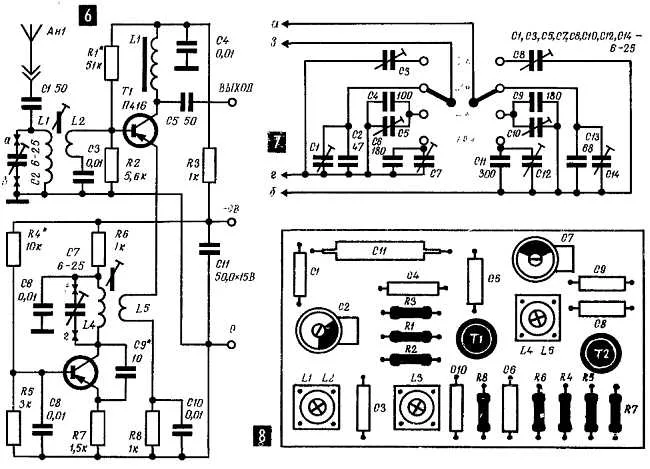

6, 7, 8. Коротковолновый конвертор (см. Т-226, Р-133, К-8).
