Приемник рассчитан на внешнюю антенну (провод два-три метра, хорошо, если будет и заземление), однако на СВ и ДВ диапазонах вполне можно включить и магнитную антенну, такую же, как и в предыдущем приемнике (К-7). Связь с антенной — емкостная (С1), но, если в переключателе есть еще одна секция, можно сделать и индуктивную связь — при этом чувствительность будет несколько более равномерной в пределах диапазона. В катушке связи с антенной должно быть примерно в пять — восемь раз больше витков, чем в контурной; располагают катушки на общем каркасе (К-4,8,9,10).

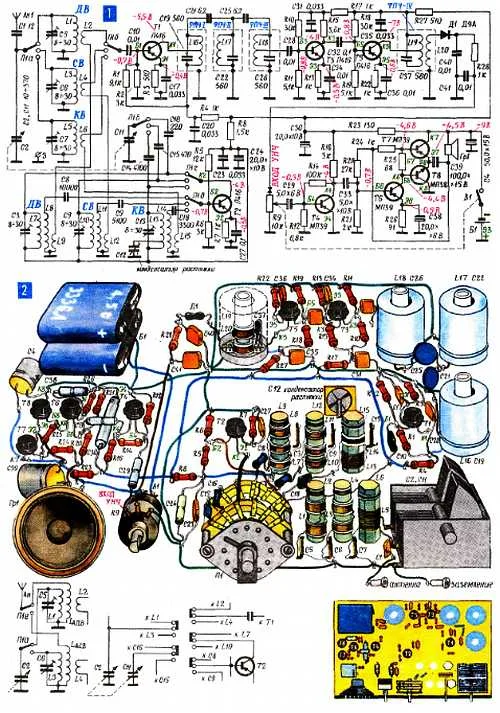

Из входного контура (катушки L1, L3, L5) принятый сигнал подводится к преобразователю частоты (Т1) через катушки связи (L2, L4, L6). Сюда же попадает и сигнал гетеродина (Т2). Гетеродин собран по схеме с трансформаторной обратной связью. Сам контур (катушки L7, L10, L13) включен в коллекторную цепь последовательно, через него попадает питание на коллектор. Катушки обратной связи (L8, L11, L14) подключены к базе через разделительные конденсаторы С8, С9, С18. Добиваясь устойчивой генерации в пределах диапазона, иногда приходится резко, в несколько раз, менять их емкость, чаще уменьшая ее. На одном каркасе с контурными катушками находятся еще и катушки связи с преобразователем частоты (L9, L12, L15), каждая из них соединена последовательно с соответствующей катушкой связи входного контура (L2, L4, L6) и вместе с ней подключается (секция переключателя П1б) к базе преобразователя (Т1). Во всех входных и гетеродинных контурах имеются подстроечные конденсаторы, а в контурах гетеродина еще и сопрягающие (С14, С15, С16), через один из сопрягающих конденсаторов в контур гетеродина включается секция конденсатора настройки (СП, подключается секцией П1В переключателя диапазонов). К части витков контура гетеродина подключен конденсатор растяжки (С 12), который позволяет плавно настроиться на станцию в любом участке КВ диапазона. Остальные детали гетеродина и преобразователя — это типовые элементы транзисторного усилителя: делители, устанавливающие начальное смещение на базу (R1, R2 и R5, R6), эмиттерные цепочки термостабилизации (R3, С17 и R7, С27), развязывающие фильтры в коллекторной цепи (R4, С20 и R8, С23, С24).
В коллекторную цепь преобразователя частоты (Т1) включен трехконтурный фильтр промежуточной частоты, каждый из его контуров в отдельном экране, связь между контурами — емкостная (С21, С25). С этого фильтра (с части катушки L18, отвод примерно от 1/10 части витков: у катушек L16 и L19 отвод от середины) сигнал попадает на усилитель промежуточной частоты. В его первом каскаде (ТЗ) коллекторной нагрузкой служит резистор (R15), а во втором (Т4) — колебательный контур (L19, С37), настроенный на промежуточную частоту. Из этого контура сигнал ПЧ через катушку связи (L20) попадает на детектор (Д1), а с него — на вход усилителя НЧ. Нагрузка детектора (R9) служит регулятором громкости.
В двухтактном бестрансформаторном выходном каскаде усилителя НЧ работают транзисторы разной проводимости (Т7, Т8), оба они включены по схеме ОК, отличительная черта которой — низкое выходное сопротивление (Т-190). Именно поэтому низкоомный громкоговоритель (сопротивление звуковой катушки 10…20 Ом) можно включать без выходного трансформатора. Смещение на базы выходных транзисторов подается с делителя, в который входят резисторы R24 (на него «минус» поступает через звуковую катушку громкоговорителя), R25 и коллекторная цепь транзистора Т6. Таким образом, режим выходного каскада по постоянному току (прежде всего его симметрия, равенство питающих напряжений на Т7 и Т8) зависит от режима Т6, а он определяется делителем R20, R21. Вот почему именно подбором одного из этих резисторов устанавливают режим выходного каскада при налаживании усилителя. Подобная связь каскадов по постоянному току характерна и для других бестрансформаторных усилителей (например, К-13). Первый каскад усилителя НЧ (Т4) собран по обычной схеме с простейшей термостабилизацией (R14). В приемнике может быть использован и другой усилитель НЧ, например с трансформаторами (К-1; К-7).
В этом супергетеродине используются самодельные катушки (К-4, С-18), но, разумеется, возможно применение катушек и от промышленных приемников. Можно также ограничиться двумя диапазонами (например, СВ и ДВ или СВ и КВ), применив широко распространенный движковый переключатель диапазонов от карманных приемников; как это сделать, показано на рисунке 4. Рядом, на рисунке 5, показан возможный вариант размещения деталей на фанерной плате.
В приемнике использован конденсатор настройки от «Спидолы», возможно использование любого другого сдвоенного конденсатора, но при этом может понадобиться изменить данные катушек. О налаживании приемника см. Т-295—Т-300.
Если имеются детали для двухдиапазонного ДВ, СВ супергетеродина, например набор деталей от промышленного приемника, то можно ввести КВ диапазон, заменив переключатель П1 и добавив КВ катушки или собрав конвертор по схеме К-9;6. В этой схеме верхний транзистор — преобразователь частоты, нижний (того же типа) — гетеродин. Для диапазона 25 м данные входных катушек L1, L2 и гетеродинных L4, L5 примерно такие же (соответственно), как L5, L6 и L13, L15 в супергетеродине К-8. Дроссель L намотан на небольшом ферритовом кольце или стержне и содержит 40–60 витков любого тонкого провода. Можно сделать конвертор на несколько КВ диапазонов, переключая конденсаторы в его контурах (К-9;7,8).
