1. Мультивибратор. Наиболее распространенная схема этого класса генераторов (Т-176, Р-99), в данном случае его частоту можно плавно менять в небольших пределах с помощью R3. Примерные данные схемы для некоторых частот — в С-17.

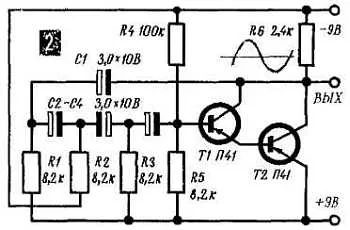

2. RС-генератор (Т-175, Р-98). При приведенных на схеме данных деталей частота колебаний около 5 Гц. Данные R1 = R2 = R3 и C1 = С2 = С3 для других частот — в таблице С-17.
3, 4. Две схемы простых генераторов. В них частота сигнала определяется RC-цепями; в первой схеме (3) это весьма низкая частота: несколько Гц или доли Гц. Во второй схеме частота лежит в пределах звукового диапазона.

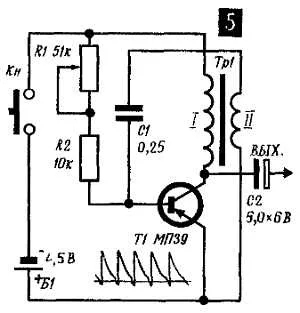

5. Блокинг-генератор. Частоту его сигнала можно менять, изменяя R1 или С1. На основе этого генератора можно сделать простейший электромузыкальный инструмент или индикатор сопротивления Так, например, если с помощью двух электродов включить вместо R1 некоторый объем воды, то звуковой тон будет меняться в зависимости от уровня воды или, например, ее солености. В качестве Тр1 можно взять БТК (блокинг-трансформатор кадровый) от любого телевизора. Выходное сопротивление такого генератора велико, его нужно подключать к каскаду с большим входным сопротивлением.

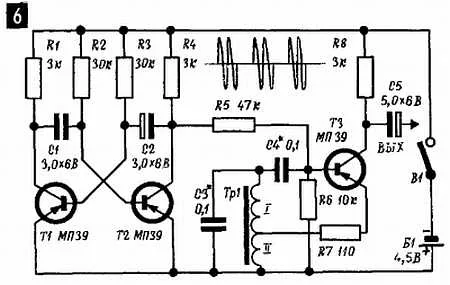

6. Генератор прерывистых колебаний. Состоит фактически из двух генераторов, один из которых управляет работой другого. Первый генератор (Т3) собран по трехточечной схеме с индуктивной обратной связью, его частота 200–500 Гц. В качестве Тр1 можно включить обмотку (500—1000 витков с отводом от середины) любого низкочастотного трансформатора, скажем от карманного приемника. Второй генератор (Т1, Т2) — стандартный мультивибратор, он управляет работой ТЗ, и таким образом схема дает импульсы звукового сигнала (Бип-бип-бип…).

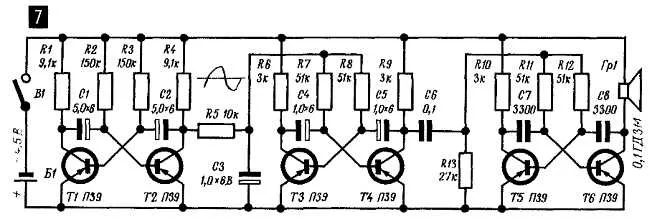

7. Звуковая игрушка «Соловей». Три связанных мультивибратора, работающих на разных частотах. Два мультивибратора (T1, Т2 и Т3, Т4) работают на частотах 0,3–2 Гц и управляют звуковым мультивибратором (Т5, Т6). Случайные фазовые совпадения сигналов создают звук, сложным образом модулированный и имитирующий пение соловья.
