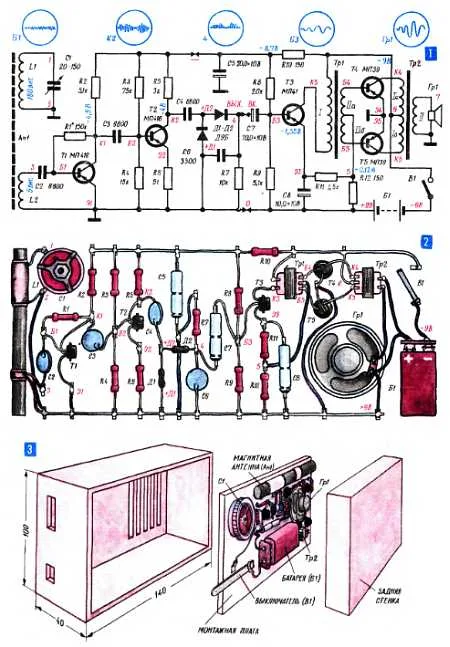

В его схему 2-V-2 (Т-216) входят два каскада усиления высокой частоты (Т1, Т2), детектор (Д1, Д2) и двухкаскадный усилитель низкой частоты (ТЗ, Т4, Т5). Вполне возможна замена двух основных блоков — высокочастотного (включая детектор) и низкочастотного. В частности, к высокочастотному блоку приемника К-7 можно для начала пристроить более простой низкочастотный усилитель К-1;1 или бестрансформаторный усилитель НЧ из приемника К-8; усилитель НЧ приемника К-7 можно в свою очередь использовать в супергетеродине К-8 или с простейшими высокочастотными блоками К-9;1,2,3. Точки «стыковки» (в данном случае «—», «вход-выход», «0»), как всегда, отмечены маленькими треугольниками (Т-2).
Первый каскад приемника (Т1) через катушку связи L2 связан с магнитной антенной L1, которая вместе с конденсатором настройки С1 образует входной контур. В зависимости от того, какие станции лучше слышны в том или ином районе, приемник можно сделать средневолновым или длинноволновым (С-18). В данном случае С1 —керамический КПЕ (конденсатор переменной емкости), но, конечно, можно применить любой другой конденсатор. Соотношение его максимальной и минимальной емкости определит перекрываемый диапазон (Т-210).
В обоих каскадах усилителя ВЧ нагрузкой служат резисторы (R2 и R5), на транзистор Т1 смещение задается резистором R1, на транзистор Т2 — делителем R3, R4. Резистор термостабилизации R6 не шунтирован конденсатором и поэтому служит элементом обратной связи. Это несколько снижает усиление, но повышает устойчивость работы.
На детектор высокочастотный сигнал подается с нагрузки Т2 через С4, нагрузка детектора R7; высокочастотный фильтр С6.
Усилитель НЧ собран по традиционной трансформаторной схеме (Т-194; Т-196), смещение на Т1 подается с делителя R8, R9, в эмиттерную цепь включено сопротивление системы термостабилизаций R11 + R12, шунтированное конденсатором С8. Небольшое напряжение — 0,12 Вс R12 подается на базы двухтактного выходного каскада в качестве небольшого отпирающего смещения — выходной каскад работает в классе АВ (Т-195).
В усилителе НЧ использованы трансформаторы от приемника «Селга», их данные: трансформатор Тр1 —сердечник сечением примерно 0,7 см2, обмотка I — 1600 витков провода ПЭ-0,08, обмотка II — 550+550 витков провода ПЭ-0,08; трансформатор Тр2 — сердечник сечением примерно 0,7 см2, обмотка I — 225 + 225 витков провода ПЭ-0,15; обмотка 11–66 витков провода ПЭ-0,35. Возможно использование и любых других трансформаторов с примерно такими же данными. Выходной трансформатор Тр2 рассчитан на громкоговоритель с сопротивлением звуковой катушки 10 Ом. например 0,1ГД-3М. Приемник удовлетворительно, хотя и тихо, работает при напряжении батареи Б1 до 4–6 В.
Приемник можно смонтировать на фанерной панели. Сначала сравнительно большой, размером примерно 15x25 см, а затем после предварительного налаживания перенести на панель меньшего размера. Чтобы облегчить переход от принципиальной схемы 1 к монтажной 2, на них помечены одинаковые точки буквами и цифрами (Б1 — база первого транзистора, Б5 — база пятого транзистора, ЭЗ — эмиттер третьего транзистора, 1, 2, 3 — промежуточные монтажные точки и т. д.) или цифрами. Корпус для приемника можно изготовить из фанеры или из картона, оклеив его тканью и окрасив эмалью.
