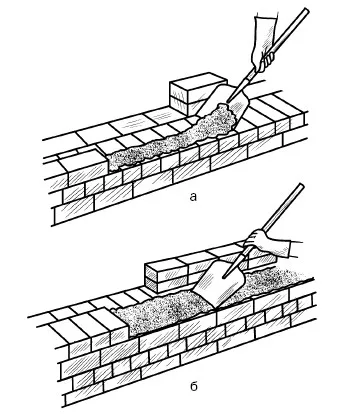

В кирпичной кладке примерно четверть ее объема приходится на раствор, который готовится на строительной площадке или доставляется в машине, оборудованной миксером. К месту кладки раствор подается на носилках или ведрами и выкладывается в растворный ящик. Чтобы качество кладки было высоким, необходимо равномерно распределять раствор по постели. Большое значение имеют и свойства самого раствора, поскольку от его пластичности зависит, как он ляжет на постель. Если известковые и сложные растворы отличаются хорошей пластичностью и поэтому без труда расстилаются, разравниваются и равномерно уплотняются в процессе кладки кирпича, то, например, о цементных растворах этого сказать нельзя. Они имеют меньшую пластичность, плохо распределяются на постели. Поэтому в них еще на стадии приготовления вводятся пластификаторы, повышающие эластичность раствора, замедляющие его расслаивание. Кроме того, ложась на пористое основание, они плохо отдают воду, и поэтому вяжущее в их составе твердеет в нормальные сроки.Раствор подается на стену и расстилается по постели растворной лопатой, перед этим обязательно перемешивается, что препятствует его расслоению и ухудшению качества кладки, причем для ложковой версты раствор выкладывается через боковую грань лопаты грядкой шириной 80–100 мм, для тычковых рядов – через передний край лопаты и грядкой шириной 200–250 мм, после чего каменщик с помощью кельмы расстилает растворную постель (рис. 27).Рис. 27. Подача раствора: а – для ложкового ряда; б – для тычкового ряда

Толщина грядки в среднем не превышает 20–25 мм, что позволяет при укладке кирпича соблюдать толщину раствора на уровне 10–12 мм. Имеет значение и то, как выполняется кладка, впустошовку или с заполнением: в первом случае раствор не должен доходить до края стены на 20–30 мм, во втором – на 10–15 мм. Когда выкладываются столбы размером не более 3 x 4 кирпича, то раствор подается на его середину, при больших размерах все осуществляется так же, как при кладке стены.

...

В порядке информирования

Еще на стадии проектирования фундамента необходимо иметь представление о том, сколько приблизительно будет весить все строение. Это можно установить, если определить объем материалов, из которых будет построен дом. Объем кирпичной кладки можно рассчитать следующим образом. Предположим, что в плане дом при высоте 6 м имеет размеры 10 x 10 м, при этом стены выкладываются в 2 кирпича.

1. Найдите периметр дома: 10 м x 4 = 40 м.

2. Определите площадь стен: 40 м x 6 м = 240 м2.

3. По табл. 6 установите, какое количество кирпича потребуется на 1 м2 стены. В данном примере – 204 шт.

4. Вычислите расход кирпича: 204 шт. x 240 м2 = 48 960 шт.

5. Если один кирпич весит не более 4,3 кг, то общая масса стеновой конструкции составит: 4,3 кг x 48 960 шт. = 210 528 кг. Конечно, говорить об абсолютной точности расчетов не приходится, поскольку вес раствора, который пойдет на кладку такого количества кирпича, не учитывается. Тем не менее некоторое представление об этом вы получите. Кроме того, сможете узнать, какое количество кирпича необходимо приобрести, а зная цену одного кирпича, – и сумму предстоящих расходов.

Скорость, с которой работает каменщик, и производительность его труда во многом определяются способами кладки и умением применять их при использовании разных растворов. Кладка верст осуществляется тремя способами:

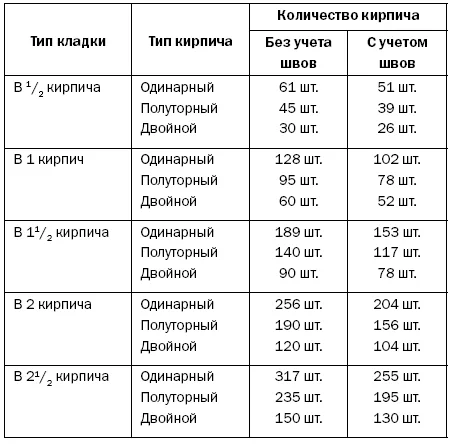

Таблица 6 Расход кирпича на 1 м 2 кладки

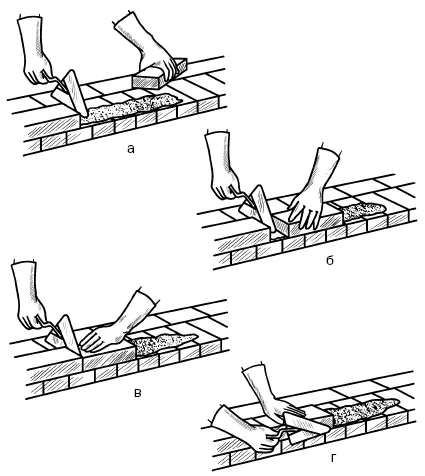

1) вприжим; 2) вприсык;3) вприсык с подрезкой.Забутка выполняется способом вполуприсык.При работе с жестким раствором (осадка эталонного конуса составляет 7–9 см) с заполнением и расшивкой швов ложковые и тычковые ряды укладываются вприжим. Каменщик с помощью кельмы расстилает и разравнивает раствор, готовя постель сразу для 3 ложковых (рис. 28) или 5 тычковых кирпичей (рис. 29).Рис. 28. Последовательность кладки ложкового ряда наружной версты способом вприжим: а-г – этапы работы

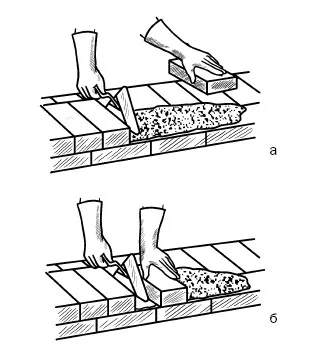

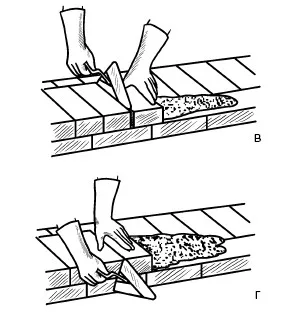

Рис. 29. Последовательность кладки тычкового ряда наружной версты способом вприжим: а-г – этапы работы

При выполнении кладки мастер действует следующим образом (чтобы были ясно видны приемы хватки кирпича, на рисунках его руки изображены без рукавиц): 1) кельмой, которую он держит в правой руке, каменщик разравнивает раствор; потом ребром кельмы небольшую его часть подгребает, прижимает к вертикальной грани уже уложенного кирпича и придерживает его кельмой. Одновременно левой рукой берет и подносит новый кирпич;2) положив кирпич на постель, мастер перемещает его левой рукой в направлении к уложенному кирпичу и прижимает новый кирпич к полотну кельмы;3) далее каменщик вынимает кельму движением вверх, и в этот момент новый кирпич зажимает раствор между вертикальными гранями уложенного и укладываемого кирпичей;4) далее, нажимая на кирпич, мастер осаживает его. Уложив таким образом 4–5 тычков или 2 ложка, он разом подрезает кельмой излишек раствора, который выступил из шва, и сбрасывает его на постель.Кладка, которая ведется таким способом, отличается не только прочностью, плотностью и чистотой, но и значительной трудоемкостью, поскольку каменщик делает много движений.При кладке впустошовку и использовании пластичного раствора (осадка конуса составляет 12–13 см) применяется способ вприсык (рис. 30, 31).Рис. 30. Последовательность кладки ложкового ряда способом вприсык: а-в – этапы работы

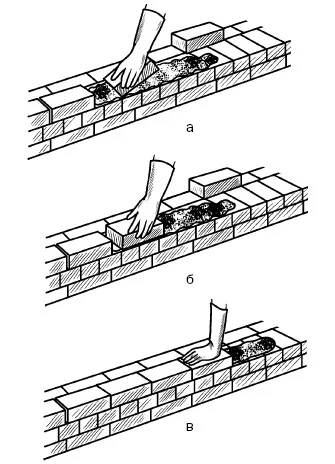

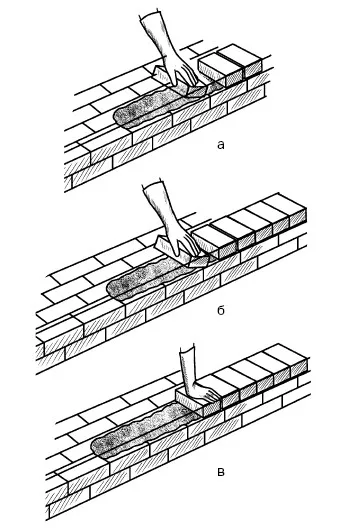

Рис. 31. Последовательность кладки тычкового ряда способом вприсык: а-в – этапы работы

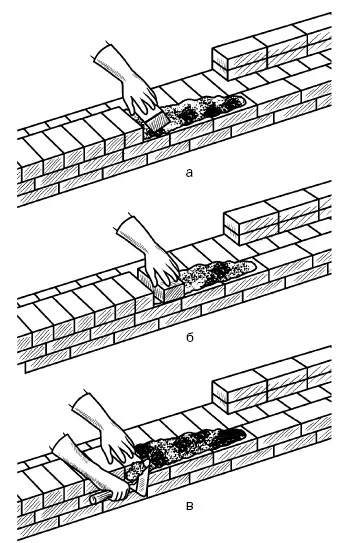

При выполнении ложкового ряда каменщик совершает следующие действия: 1) удерживая кирпич немного наклонно в левой или правой руке на расстоянии примерно 8–12 см от уложенного кирпича, мастер захватывает тычковой гранью небольшую часть расстеленного раствора;2) каменщик начинает придвигать новый кирпич к уложенному, выравнивает его и прижимает к постели;3) часть раствора, которая была захвачена с постели, заполняет вертикальный поперечный шов. После этого мастер осаживает кирпич.Кладка тычкового ряда отличается от описанного только тем, что раствор для вертикального поперечного шва захватывается и подгребается ложковой гранью нового кирпича.При кладке стен с заполнением горизонтальных и вертикальных швов и их расшивкой прибегают к способу вприсык с подрезкой раствора (рис. 32).Рис. 32. Последовательность кладки тычкового ряда способом вприсык с подрезкой раствора: а-в – этапы работы

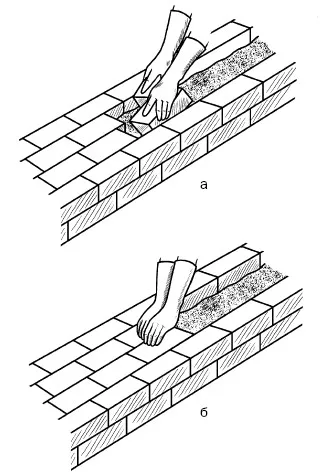

При этом способе раствор (подвижность его 10–12 см; если будет более пластичным, то мастер не сможет вовремя подрезать раствор, и тот будет загрязнять лицевую сторону стены) расстилается на расстоянии 10–15 мм от лицевой стороны кладки, т. е. так же, как при выполнении способа вприжим, а кирпич укладывается так же, как при применении способа вприсык. Отличительной особенностью этого способа кладки является то, что на него уходит больше времени и труда, чем на первый, но меньше, чем на второй способ – вприсык и вприжим соответственно. Рис. 33. Последовательность кладки тычкового ряда способом вполуприсык: а-б – этапы работы

Рис. 34. Последовательность кладки ложкового ряда способом вполуприсык: а-б – этапы работы

Для заполнения забутки используется способ вполуприсык (рис. 33, 34). После того как выполнены наружная и внутренняя версты, между ними каменщик расстилает постель, разравнивает и заполняет забутку, беря сразу обеими руками по одному кирпичу:1) мастер держит кирпичи практически плашмя на расстоянии 6–8 см от уложенных, кладет их на раствор, загребая его часть ребрами кирпичей;2) потом приближает кирпич почти вплотную к уложенному и, нажав, осаживает его. При этом вертикальные и поперечные швы заполняются не полностью, но это устраняется при расстилании раствора для очередного ряда.

...

В порядке информирования

Стены (и наружные, и внутренние) – это важный элемент конструкции здания. На их возведение уходит примерно 30 % общей стоимости постройки, а вес составляет приблизительно 50 %.

В соответствии с конструкцией дома стены подразделяются на несущие и самонесущие. Сплошные (глухие) несущие наружные стены выполняют две функции: воспринимают нагрузку и играют роль ограждающей конструкции. Поэтому толщина стен (табл. 7) устанавливается в порядке прочностных и теплотехнических расчетов, при этом учитываются их конструкция и расчетная зимняя температура (как правило, берется средняя температура самой холодной пятидневки года). Минимальная толщина стен определяется при условии, что при расчетной зимней температуре и функционирующем отоплении в жилой части дома будет поддерживаться температура не менее 18 °C.

Толщина стен неотапливающихся помещений, но примыкающих к обогреваемым, должна составлять 0,7 толщины наружных стен.

Толщина внутренних стен должна быть такой, чтобы обеспечивать прочность, звуко– и шумоизоляцию. Естественно, имеет значение и себестоимость строительства (например, стены из легких бетонов обходятся в 1,5–2 раза дешевле, чем кирпичные).

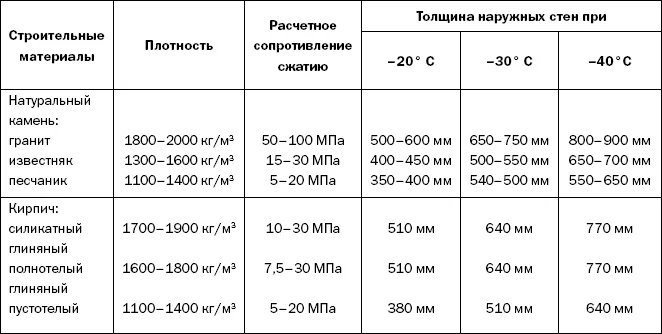

Таблица 7 Толщина наружных стен в зависимости от прочностных характеристик материалов и зимних температурных условий

Чтобы подчеркнуть геометричность кладки и придать ей четкость, вертикальные и горизонтальные швы (в этом случае они полностью заполняются раствором, который в процессе кладки подрезается) расшиваются специальными инструментами, причем это нужно сделать до того, как раствор схватится. В соответствии с формой расшивки швы могут получиться закругленными, выпуклыми, вогнутыми и пр. (рис. 35). При этом мастер придерживается следующей методики (рис. 36):1) очищает поверхность стены от раствора, тщательно протирая его тряпкой или щеткой (набрызгов не избежать, даже если вы работаете очень аккуратно);2) расшивает вертикальные швы на 6–8 тычковых рядов или на 3–4 ложковых;3) расшивает горизонтальные швы.Рис. 35. Форма, придаваемая швам при расшивке:а – прямоугольная заглубленная; б – прямоугольная вподрезку; в – выпуклая; г – вогнутая; д – односрезная; е – двухсрезная

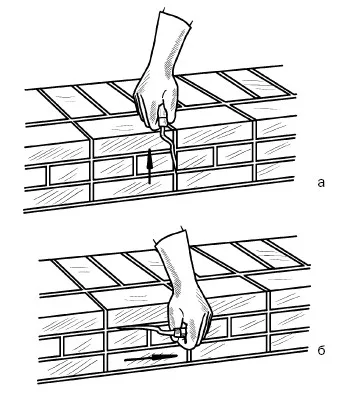

Рис. 36. Расшивка швов: а – вертикальных; б – горизонтальных

В процессе кладки все действия выполняются в определенной последовательности. Сначала выкладывается наружная верста, причем независимо от того, какой элемент или конструкция выполняется (стена, напуск, столб, обрез) и какая система перевязки швов используется, кладка начинается и заканчивается тычковым рядом. Существуют следующие способы кладки: 1) порядный;2) ступенчатый;3) смешанный.Самым простым, но одновременно и наиболее трудоемким является порядный способ (рис. 37), который чаще всего применяется при однорядной системе перевязки швов. При его выполнении каждый последующий ряд выкладывается только после того, как уложены версты и забутка предыдущего.Рис. 37. Порядный способ кладки

Рис. 38. Ступенчатый способ кладки

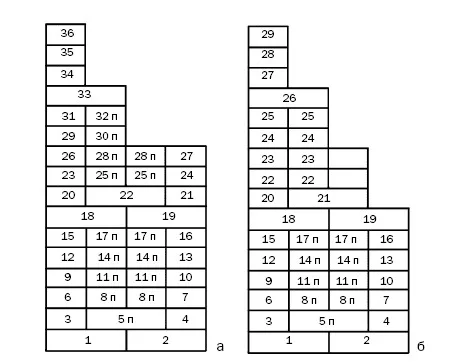

При использовании ступенчатого способа (рис. 38) в первую очередь выполняется тычковая верста первого ряда, на ней поднимаются 2–6 рядов ложковой версты, потом внутренняя тычковая верста и 5 рядов внутренней версты, после чего заполняется забутка. Высота ступени не должна превышать 6 рядов. Этот способ применяется при многорядной системе перевязки швов. Смешанный способ кладки (рис. 39) также используется при многорядной системе перевязки швов, при этом первые 7–9 рядов кладутся порядным способом (примерно до 60–100 см), начиная с 8–11 ряда, каменщик переходит на ступенчатый способ кладки, поскольку придерживаться первого становится сложнее, особенно если выполняется стена толщиной в 2 и более кирпичей.Рис. 39. Смешанный способ кладки: а – вариант 1; б – вариант 2

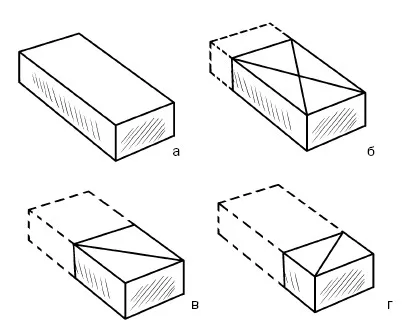

При выполнении кладки требуются не только целые кирпичи, но и его части, т. е. неполномерные кирпичи: четвертки, половинки, трехчетвертки (рис. 40), которые укладываются для перевязки швов при кладке простенков, столбов, на участках примыкания и пересечения стен и др. Рис. 40. Кирпичи (линиями показаны принятые их условные обозначения): а – полномерный кирпич; б – трехчетвертка; в – половинка; г – четвертка

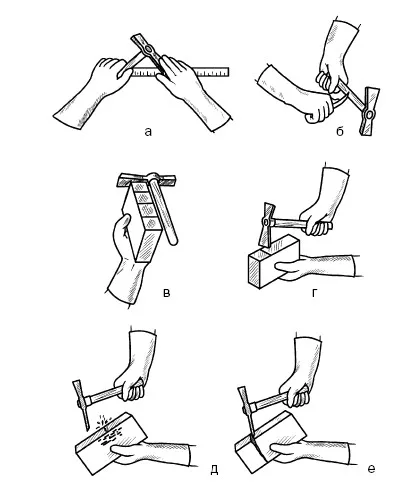

Понятно, что такие кирпичи не производятся, их готовит каменщик непосредственно при возникновении такой необходимости. Для этого подходят кирпичи с дефектами, например с отколотыми краями. В процессе кладки данные кирпичи кладут так, чтобы отколотая сторона смотрела внутрь ряда. Профессионал должен знать, какой неполномерный кирпич ему понадобится в том или ином случае, и уметь правильно его обрубить. Если допущена ошибка, то перевязка швов нарушается, что влечет за собой увеличение количества раствора, негативно сказывающееся на прочностных характеристиках кладки.Рис. 41. Последовательность приемов при рубке трехчетвертки: а-е – этапы работы

Приемы, которыми должен владеть каменщик, показаны на рис. 41. 1. Он отмеряет соответствующую длину неполномерного кирпича, в частности трехчетвертки.2. Делает насечку на рукоятке молотка-кирочки.3. Откладывает на плоскости кирпича необходимую длину.4. Намечает линию рубки молотком-кирочкой.5. Надсекает кирпич с обеих ложковых сторон.6. Одним ударом обрубает кирпич по линии раз метки.Во время рубки кирпича каменщик следит за тем, чтобы удар молотка-кирочки был направлен строго под углом 90° к ложку, иначе торец получится скошенным.Если требуется расколоть кирпич вдоль, то сначала мастер простукивает его легкими ударами по четырем плоскостям, потом одним ударом обрубает по намеченной линии. Вместо молотка можно воспользоваться и ребром кельмы.
