Типы кладки кирпича представлены на рис. 22. Рис. 22. Типы кладки: а – в 1/2 кирпича; б – в 1 кирпич; в – в 11/2 кирпича; г – в 2 кирпича; д – в 21/2 кирпич

...

В порядке информирования

Кирпичные (каменные) стены выполняются глухими и с проемами (оконными и дверными). Если первые называются гладкими, то вторые могут иметь напуски, пояски, уступы, обрезы, пилястры (рис. 23).

Напуск – это кладка, осуществляемая таким образом, при котором отдельный ее участок размещается не в плоскости предыдущих рядов, а выступает на лицевую поверхность. Как правило, напуск составляет не более трети длины кирпича в каждом ряду. Так выкладываются пояски, разделяющие фасад по высоте, карнизы и др. Обрез – это отступ от лицевой стороны очередного ряда кладки, т. е. выше него стена получается более тон кой, чем та, что ниже (так цоколь отграничивается от стены и др.). Перед обрезом выполняется тычковый ряд. Плоскость кладки, смещенная относительно плоскости основной стены, называется уступом. Пилястра – прямоугольный столб, выдвинутый из общей лицевой поверхности стены, но при этом сохранивший с ней перевязку швов.

Стена между рядом расположенными проемами называется простенком. Обычно они имеют вид прямоугольных столбов или прямоугольных столбов с четвертями, в которые вставляются оконные и дверные блоки. Чтобы выполнить четверть, из кладки надо выпустить наружные ложковые версты на 1/4, а в тычковых верстах уложить четвертки (четвертинки кирпича). Кроме того, в стенах могут выполняться ниши, т. е. углубления, кратные половине кирпича; борозды для скрытых проводок, которые после их монтажа заделываются раствором на одном уровне с поверхностью стены.

Рис. 23. Детали кирпичных (каменных) стеновых конструкций:

1 – обрез; 2 – пилястры; 3 – простенок; 4 – четверть; 5 – цоколь; 6 – уступ

Кирпичная кладка обладает такими физико-механическими свойствами, как прочность и плотность. Прочность кладки определяется качеством кирпича и свойствами раствора. Предел прочности кирпичной кладки, даже если раствор является высокомарочным, составляет примерно 40–50 % предела прочности кирпича. Дело в том, что горизонтальные поверхности кирпича и раствора не бывают абсолютно плоскими, плотность и толщина растворного слоя также не всегда одинаковы по всей плоскости стены. Все это приводит к тому, что давление на кирпич на разных участках различно и неравномерно. Поэтому в кирпиче возникает напряжение и на сжатие, и на изгиб, и кладка разрушается еще до того, как сжимающие напряжения дойдут до предела прочности на сжатие.При повышении нагрузки и доведении ее до большей, чем предел прочности кладки, величины кирпичи покрываются вертикальными трещинами, которые в основном располагаются под вертикальными швами, где сосредоточиваются напряжения растяжения и изгиба. Если и дальше повышать нагрузку, то трещины расширятся, а кладка распадется на отдельные столбики, которые постепенно теряют устойчивость, выдвигаются из плоскости стены (выпучиваются). В итоге кладка разрушается (рис. 24).Рис. 24. Этапы разрушения кладки вследствие увеличения нагрузки: а – появление трещин; б – распадение кладки на столбики; в – выпучивание и разрушение стены

Раствор оказывает на прочность кладки непосредственное воздействие. Чем ниже его марка, тем легче он сжимается, значительнее деформация кладки, сильнее в каждом кирпиче напряжение изгиба и среза. Казалось бы, необходимо повысить марку раствора, и автоматически прочность кладки возрастет. Конечно, в этом случае прочность кладки повысится, но незначительно. В действительности важно такое свойство раствора, как пластичность. Чем пластичнее раствор, тем равномернее он распределяется по постели кирпича, тем более одинаковыми получаются толщина и плотность швов. В результате напряжение изгиба и среза в каждом кирпиче снижается, следовательно, прочность кладки увеличивается. На прочность кладки оказывают влияние размеры и форма камня, если кладка ведется из него. Если камни высокие, то количество горизонтальных швов меньше, при этом сопротивление камня изгибу увеличивается пропорционально его высоте. Следовательно, при одинаковой прочности каменных материалов кладка из высоких камней будет прочнее.Если камни имеют правильную форму, то и швы равномернее заполняются раствором, нагрузка от одного камня к другому сообщается лучше, они лучше перевязываются, соответственно, и прочность кладки повышается.Качество самого шва имеет огромное значение: чем толще слой раствора, тем сложнее добиться его равномерной плотности, тем активнее кирпич работает на изгиб и срез; чем толще слой, тем сильнее деформация, тем менее прочна кладка. По этой причине каждый вид кладки выполняется с определенной толщиной шва. Увеличивать ее без риска понизить прочность конструкции нельзя.От плотности кладки зависят ее огнестойкость, сопротивление природно-климатическим и химическим факторам, долговечность. Одновременно большая плотность повышает теплопроводность кладки. Поэтому наружные кирпичные стены выполняют более толстыми, чем диктуется требованиями прочности и устойчивости.Однако при уменьшении плотности строительного материала за счет замены, например, керамического полнотелого кирпича на блоки из ячеистых бетонов, т. е. с 1800 до 800 кг/см3, толщина стен становится меньше на 55 %, а их масса – на 80 %. Отсюда понятно, что пустотелые или пористые материалы, т. е. обладающие более низкой плотностью, чем полнотелые, но при этом имеющие хорошие теплотехнические характеристики, более выгодны.В соответствии с правилами разрезки кладка кирпича осуществляется с перевязкой всех швов, а именно:1) вертикальных, чтобы не допустить смещения камней под воздействием нагрузок;2) продольных, чтобы кладка не распалась вдоль стены на более тонкие сегменты и напряжение в кирпичах распределялось равномерно;3) поперечных, чтобы обеспечить продольные связи между кирпичами, от устойчивости которых зависит монолитность стен при температурно-влажностных перепадах и др.В нашей стране в основном применяются три системы перевязки швов:1) однорядная (или цепная);2) многорядная;3) трехрядная.При кладке стен применяется однорядная система перевязки, при которой ложковые ряды перемежаются тычковыми. При этом поперечные швы в соседних рядах смещены относительно друг друга на 1/4 кирпича, а продольные – на 1/2, поэтому вертикальные швы предыдущего ряда перекрываются кирпичами последующего ряда.При многорядной перевязке кладка представляет собой стенки толщиной в 1/2 кирпича, которые выполнены из ложковых рядов и через определенное количество рядов по высоте перевязаны тычковым рядом. Количество этих рядов зависит от размера кирпича: для одинарного (65 мм) это 1 тычковый ряд на 6 рядов кладки; для утолщенного (88 мм) – 1 ряд на 4; для блоков и натурального камня правильной формы (200 мм) – 1 ряд на 3.При многорядной перевязке кладки, выполняющейся из одинарного кирпича, продольные вертикальные швы через 5 ложковых рядов перекрываются тычковым, причем последние могут размещаться и в отдельных рядах, и в других рядах, чередуясь с ложковыми. При этом вертикальные швы в четырех ложковых рядах перекрываются ложками последующего ряда на 1/2 кирпича, а швы пятого ложкового ряда – тычковыми кирпичами шестого ряда на 1/4. Подобная кладка именуется пятирядной.При многорядной системе перевязки третий постулат разрезки кладки не выдерживается, т. е. на высоту 5 рядов отсутствует перевязка продольных швов. Это почти никак не отражается на прочности стены, а теплотехнические параметры кладки даже улучшаются в силу повышенного термического сопротивления этих швов.Кладка наружных и внутренних верст относится к самым трудоемким операциям, при выполнении которых производительность труда каменщика зависит от выбранной системы перевязки. Если осуществляется многорядная перевязка швов при кладке в 2 кирпича, то количество кирпича, который должен быть уложен в забутку, уменьшается в 1,3 раза по сравнению с однорядной системой. Работа мастера облегчается прежде всего благодаря тому, что кладка ложковых кирпичей по причалке проводится быстрее, чем тычковых, поскольку в этом случае легче соблюдать точность перевязки, уменьшается количество поперечных швов, требующих внимательности и аккуратности.При одинарной перевязке возникает необходимость в большом количестве трехчетверток (трехчетвертных кирпичей) для кладки углов, торцов стен, столбов. Если сравнить 1 м высоты угла стены в 2 кирпича, выполненного путем однорядной и многорядной перевязки швов, то окажется, что в первом случае понадобится 14 трехчетверток и 42 четвертки, а во втором – 4 и 12 соответственно, т. е. придется потратить больше времени на рубку кирпича, потери которого тоже возрастут.Таким образом, для кладки стен рекомендуется многорядная система перевязки швов; при кладке стен из керамического кирпича с щелевидными пустотами – однорядная (рис. 25); столбов и простенков шириной до 1 м – трехрядная (о последней речь пойдет далее).

...

В порядке информирования

К качеству кладки предъявляются определенные требования, которые сформулированы в СНиПе 111-17-78 «Правила производства и приемки работ».

1. Кирпич и раствор должны соответствовать тем маркам, которые были приняты при разработке проекта дома.

2. В процессе кладки мастер должен следить, чтобы: а) перевязка швов осуществлялась правильно; б) не нарушались вертикальность, горизонтальность и прямолинейность поверхностей и углов; в) закладные детали и связи устанавливались с положенной периодичностью и в соответствии с правилами; г) качество швов, поверхностей кладки, т. е. рисунок, расшивка швов, подбор материала для лицевой поверхности (особенно в тех случаях, когда не предполагаются облицовка или оштукатуривание), оставалось высоким.

3. При осуществлении работ в жаркую или ветреную погоду кирпич надо увлажнять, так как это улучшает адгезию между раствором и кирпичом.

4. Если в процессе кладки предполагается перерыв, то не следует на верхний ряд расстилать раствор. При возобновлении работы надо сначала смочить поверхность предыдущего ряда, а потом приступать к кладке последующего. Это особенно важно, если строительство ведется в сейсмоопасных районах или с использованием цементных вяжущих. Если кирпич оставить сухим, то он впитает влагу из раствора и ухудшит его качество и прочность.

5. Во время кладки необходимо не менее двух раз на каждом ярусе проверять горизонтальность рядов, с такой же периодичностью контролировать их прямоугольность и вертикальность, применяя угольник, уровень, отвес. При обнаружении значительных отклонений от осей конструкции их надо исправить. Если отклонения находятся в пределах допусков, то они могут устраняться в уровнях междуэтажных перекрытий.

6. Толщина швов также должна находиться под пристальным вниманием и измеряться через 5–6 рядов кладки. Кроме того, не менее трех раз на этаж следует проверить, насколько правильно заполняются швы. Для этого в нескольких местах достаточно вынуть отдельные кирпичи только что законченного ряда.

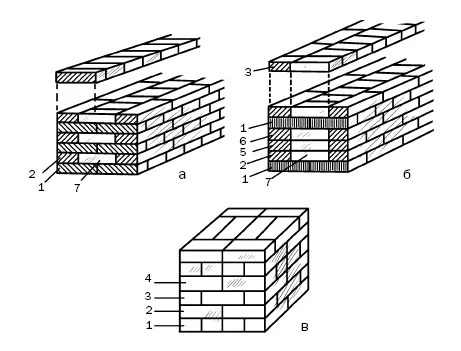

Рис. 25. Система перевязки швов: а – однорядная; б – многорядная; 1 – тычковый ряд; 2–6 – ложковые ряды; 7 – забутка; в – трехрядная (столб сечением 2 x 2 кирпича)

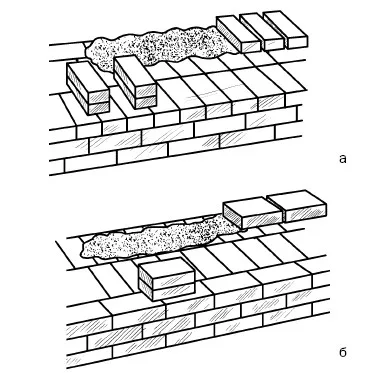

Возведение кирпичной стены осуществляется в такой последовательности: 1) установка порядовок;2) натягивание причалок;3) раскладка кирпича на стене;4) перелопачивание раствора;5) подача раствора и его расстилание для наружной, потом для внутренней версты, под забутку;6) кладка кирпича;7) проверка правильности готового ряда.Поскольку о том, как зафиксировать порядовку и натянуть шнур-причалку, мы уже говорили, то сразу перейдем к раскладке кирпича на стене, тем более что от этого в немалой степени зависит производительность труда и соответственно скорость строительства.За многие годы, в течение которых в строительстве используются кирпич и камни, сложились определенные приемы для выполнения кладки. Прежде всего кирпич должен располагаться максимально близко к тому месту, где осуществляется работа. Для ложковых рядов принято расставлять материал параллельно стене или под некоторым углом к ней, для тычковых – перпендикулярно; для наружной версты – на внутренней половине стены, для внутренней – наоборот. Постель при этом остается свободной от кирпича. Кроме того, имеет значение и толщина стены:1) на кладке шириной в 2 кирпича и более для тычковых наружных верст материал раскладывается стопками по 2 штуки под углом 90° к оси стены с интервалом в 1/2 кирпича или под углом 45° к оси стены; для ложковых наружных верст – стопками по 2 кирпича параллельно оси стены или под углом 45° и интервалом в 1 кирпич (рис. 26);2) на кладке шириной в 11/2 кирпича для тычкового ряда материал размещается стопками по 2 кирпича параллельно оси стены и интервалом в 1/2 кирпича между ними; для ложкового ряда – такими же стопками, но промежуток между ними возрастает до 1 кирпича;3) на кладке шириной в 1 кирпич для ложкового ряда материал раскладывается посередине стены стопками по 2 кирпича параллельно ее оси и интервалов между ними в 1 кирпич; для тычкового ряда – на том же месте, но перпендикулярно оси стены и промежутком между стопками в 1/2 кирпича;4) для кладки шириной в 1/2 кирпича материал располагается параллельно оси стены один за другим.Чтобы было удобно расстилать на постель раствор и перемещать кирпич к месту кладки с минимальным количеством движений, он раскладывается на стене в 50–60 см от места работы. При этом необходимо следить за тем, чтобы сторона, ориентированная на фасад постройки, не имела никаких дефектов.Рис. 26. Раскладка кирпича при выполнении наружных верст;а – тычковой; б – ложковой
