Рис. 13. Инструменты каменщика: а – кельма; б – растворная лопата; в – расшивки для выпуклых и вогнутых швов; г – молоток-кирочка; д – швабровка

Основными (рис. 13) среди них являются: 1) кельма (ГОСТ 9533-81). Это стальная лопатка с деревянной ручкой, с помощью которой разравнивается раствор, заполняются швы, подрезается излишек раствора;2) растворная лопата (ГОСТ 3620-76), предназначенная для того, чтобы перемешивать раствор, не допуская его расслаивания, подавать его на стену и расстилать;3) расшивки (ГОСТ 12803-76), при помощи которых швам можно придать выпуклую, вогнутую, треугольную, прямоугольную заглубленную форму;4) молоток-кирочка (ГОСТ 11042-83), использующийся при рубке и теске кирпича;5) швабровка, представляющая собой резиновую прокладку размером 140 x 140 x 10 (12), которая помещена между фланцами и закреплена на стальной ручке. С ее помощью труднодоступные места, например вентиляционные каналы, очищаются от раствора, который выступил из швов.Рис. 14. Контрольно-измерительные инструменты (размерыуказаны в миллиметрах): а – отвес; б – строительный уровень; в – угольник; г – уровень; д – складной метр; е – рулетка-правило; ж – дюралюминиевое правило; з – порядовка

По окончании ряда проводится проверка качества кладки. Для этой цели предназначаются контрольно-измерительные инструменты (рис. 14): 1) отвес (ГОСТ 7948-80). С его помощью каменщик контролирует вертикальность стен, простенков, углов и др. Этот инструмент в зависимости от того, проверяется ли вертикальность кладки в пределах одного или нескольких этажей, имеет разный вес. Для первого случая он составляет 200–400 г, для второго – 600–1000 г;2) строительный уровень (ГОСТ 9416-83), который предназначен для контроля горизонтальной и вертикальной плоскостей. Может иметь длину 300, 500 и 700 мм. Конструктивно он представляет собой алюминиевый корпус с двумя стеклянными ампулами, изогнутыми по кривой большого радиуса и заполненными незамерзающей жидкостью, в которой остался пузырек воздуха. Принцип работы прибора прост: положите его на поверхность стены и посмотрите на положение пузырька. Если он замер посередине между делениями ампулы, то поверхность горизонтальна; если он смещается в какую-либо сторону, значит, имеются отклонения, и они тем больше, чем дальше от центра остановился пузырек. Таким же образом проверяется и вертикальность кладки;3) правило-уровень. Этот инструмент выполняется из отфугованной деревянной (сечение 30 x 80 мм, длина 1,5–2 м) или дюралюминиевой рейки (длина 1,2 м), имеющей особый профиль. С его помощью контролируется лицевая поверхность выполненной стены;4) угольник, предназначенный для проверки углов;5) рулетка;6) складной метр;7) шнур-причалка. Это крученый шнур диаметром 3 мм, который каменщик натягивает между порядовками и маяками. В процессе кладки на него ориентируются, чтобы контролировать горизонтальность и прямолинейность рядов, толщину швов;8) порядовка, представляющая собой деревянную рейку (сечение 50 x 50 или 70 x 50, длина 1,8–2 м) с делениями через каждые 77 мм, что равно толщине одного ряда с раствором (65 мм + 12 мм). Порядовки изготавливаются и из металлического уголка (60 x 60 x 5 мм), на ребрах которого нарезаются деления глубиной 3 мм с шагом 77 мм или имеются отверстия для привязывания шнура-причалки.Рис. 15. Установка порядовки: 1 – рейка; 2 – держатель; 3 – клин

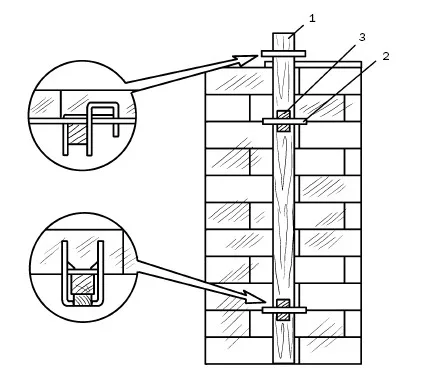

С порядовкой нужно управляться следующим образом (рис. 15): 1) приставьте ее к стене так, чтобы деления были обращены в вашу сторону;2) зафиксируйте порядовку к кладке П-образными скобками с поперечными держателями. Чтобы это сделать, через каждые 6–8 рядов в горизонтальные ряды вставляйте скобы. При этом не забывайте следить, чтобы они располагались строго одна под другой;3) уложив над второй скобой 1–2 ряда, вставьте в нее порядовку и закрепите ее клиньями. Дополнительно порядовка удерживается причалкой, которая привязывается к поперечным держателям;4) снимите порядовку вместе с держателями (для этого аккуратно раскачивайте ее в плоскости, перпендикулярной стене), не извлекая клинья, и переставьте выше.Рис. 16. Плотничьи инструменты: а – топор; б – стамеска;в – ножовка; г – двуручная пила; д – скоба; е – водяной уровень; ж – черта

Рис. 16 (продолжение). Плотничьи инструменты: з – бензопила; и – электродрель; к – циркулярная пила; л – электрорейсмус

Если вы хотите построить деревянный дом, то потребуются инструменты, с которыми работает плотник (рис. 16). Назначение каждого из них понятно и не нуждается в комментариях, за исключением, возможно, циркулярной пилы и электрорейсмуса. С помощью первой осуществляется распиловка лесоматериалов, второй представляет собой стационарный рубанок.

Работы по сооружению стен и перегородок

Кладка кирпича и камня

Кладка представляет собой конструкцию из кирпича или камня, которые в определенном порядке укладываются друг на друга, перемежаясь строительным раствором. Функции кладки многообразны, поскольку она, во-первых, воспринимает нагрузку от собственного веса и различных конструкций, которым служит опорой, и от нагрузок, приложенных к ним; во-вторых, защищает внутренние помещения от природно-климатических факторов, выполняя функции тепло– и звукоизоляции.

В строительстве (в том числе и индивидуальных домов) осуществляются следующие виды кладки:

1) кирпичная;

2) из керамических и бетонных камней;

3) смешанная (например, кладка из бетонных камней, облицованная кирпичом);

4) облегченная (из кирпича и теплоизоляционных материалов);

5) из натуральных камней правильной и неправильной формы.

...

В порядке информирования

Выбор того или иного вида кладки зависит от ряда обстоятельств, в частности от условий, в которых будет эксплуатироваться постройка; капитальности строения; экономической целесообразности. Поскольку керамический кирпич пластического прессования хорошо противостоит воздействию влаги, обладает высокой прочностью, морозостойкостью, то он используется для возведения стен и столбов, а также дымовых труб, подпорных стенок и др. Для кладки стен рекомендуется и керамический пустотелый, или поризованный, кирпич. Так как этот материал имеет низкую теплопроводность, то толщина наружных стен может быть сокращена на 20–25 %, что, в свою очередь, снизит массу стены на 20–30 % по сравнению с ограждающей конструкцией из полнотелого кирпича.

Стены подвалов строятся из бетонных камней на основе тяжелого бетона (они подходят и для заложения фундамента).

Пустотелые блоки и блоки из легких бетонов используются для кладки как наружных, так и внутренних стен. Они отличаются хорошими теплоизоляционными качествами, но при этом влагоемки. Поэтому такие стены подлежат облицовке или оштукатуриванию.

Силикатные камни и кирпич прочны, долговечны, поэтому применяются для кладки как внутренних, так и наружных стен.

Керамические пустотелые камни характеризуются высокими теплотехническими свойствами, что позволяет уменьшить толщину стен на полкирпича (в сравнении с керамическим и силикатным кирпичом), поэтому этот материал рекомендуется для кладки наружных стен отапливающихся зданий. Натуральный камень и блоки правильной формы обладают особой прочностью, стойкостью к воздействию природно-климатических факторов, декоративностью, поэтому могут быть рекомендованы для кладки наружных и внутренних стен (например, ракушечник и другие мягкие горные породы). Но вследствие их высокой стоимости и трудоемкости кладки большее распространение получила облицовка ими цоколей и др.

Бутовый камень, являясь местным материалом, может быть использован для возведения фундамента, а также кладки стен подвалов, подпорных стенок и иного с обязательной последующей облицовкой кирпичом, поскольку этот материал отличается высокой теплопроводностью.

При выполнении наружных стен способом облегченной кладки часть кирпича заменяется, например, легкобетонными камнями, засыпкой пористых материалов, что позволяет не только сэкономить кирпич, но и уменьшить теплопроводность стен.

В связи с тем что каменные и кирпичные материалы по-разному реагируют на сжатие (хорошо) и растяжение, а также на изгиб (плохо), кладка осуществляется в определенном порядке, благодаря которому несущая способность стен многократно возрастает. Данный порядок в строительной терминологии называется разрезкой, которая сформулирована в виде трех правил.

Не допуская изгиба или скалывания, камни необходимо укладывать друг на друга таким образом, чтобы площадь соприкосновения была максимальной. Если, например, один камень положить на другой и при этом первый будет иметь только две точки опоры, то под воздействием нагрузки он либо прогнется и, возможно, сломается, либо оба раздробятся именно в этих двух точках, поскольку только они будут воспринимать давление. Для равномерного распределения нагрузки от одного камня к другому требуется, чтобы каждый из них наибольшими гранями опирался на нижележащий. В таком случае при воздействии перпендикулярно действующей силы камни будут работать только на сжатие, следовательно, кладка не разрушится. Поэтому первое правило разрезки гласит, что «постели камней должны быть перпендикулярны силам, действующим на кладку, а камни в кладке должны располагаться горизонтальными рядами» (рис. 17).

Рис. 17. Первое правило разрезки: а – передача нагрузки в двух точках; б – передача нагрузки на всю плоскость соприкосновения; в – излом камня

Укладывая камни, необходимо предотвратить их сдвиг. Если боковые грани камней расположены к горизонту под каким-либо углом, кроме прямого, то они превращаются в клинья, которые раздвинут камни и целостность кладки. Для недопущения этого необходимо, чтобы плоскости, отделяющие камни, располагались относительно постелей под углом 90°. Из этого следует второе правило разрезки: «массив кладки должен расчленяться вертикальными плоскостями (швами), параллельными наружной поверхности кладки (продольными швами), и плоскостями, перпендикулярными наружной поверхности (поперечными швами)» (рис. 18). Рис. 18. Второе правило разрезки: а – кладка, расчлененная наклонными плоскостями; б – напряжения от наклонной нагрузки в кладке

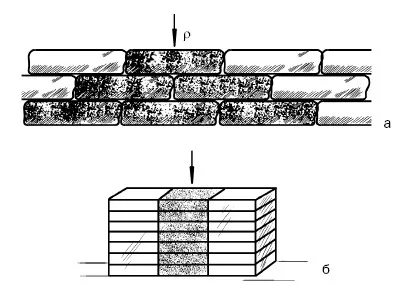

Если продольные и поперечные вертикальные швы кладки окажутся сквозными (стена разбита на столбики), то вся конструкция станет неустойчивой, швы разойдутся, кладка разрушится. Поэтому необходимо, чтобы продольные и поперечные швы в смежных горизонтальных рядах перевязывались камнями следующего ряда, т. е. смещались на четверть или на половину длины относительно камней предыдущего ряда. Это означает, что под воздействием нагрузки напряжение, возникшее в массиве стены, распределится по всей кладке, а не по отдельному столбику. Третье правило разрезки требует, чтобы «плоскости вертикальной разрезки каждого ряда кладки были сдвинуты относительно плоскостей смежных с ним рядов» (рис. 19). Чтобы разобраться в том, как ведется кладка кирпичной или каменной стены, необходимо выяснить ее элементы. Напомним, что у кирпича (или у прямоугольного камня) шесть граней: две противоположные большие – верхняя и нижняя постели; длинные боковые грани – ложки; две короткие – тычки. (Далее для простоты мы будем говорить о кладке кирпича, но это в равной степени относится и к камням.)Рис. 19. Третье правило разрезки: а – кладка с перевязкой швов; б – кладка без перевязки швов

Кладка ведется горизонтальными рядами, и кирпичи укладываются плашмя, т. е. на постель. В отдельных случаях (при выполнении карнизов или устройстве перегородок в четверть кирпича), предусмотренных проектом, кирпич ставится на боковую ложковую грань, т. е. на ребро. Поверхность кладки образуется двумя крайними рядами, которые называются верстами. Та из них, что обращена в сторону фасада, называется наружной, а ориентированная внутрь помещения – внутренней. Пространство между верстами называется забуткой и заполняется кирпичами, соответственно забутовочными.Ряд кладки, направленный к наружной поверхности длинной боковой гранью, называется ложковым, а тот, что смотрит короткой гранью, тычковым. Сказанное проиллюстрировано рис. 20.Рис. 20. Элементы кирпичной (каменной) кладки: 1 – наружная верста; 2 – внутренняя верста; 3 – забутка; 4 – второй ряд; 5 – первый ряд; 6 – горизонтальный шов; 7 – вертикальный продольный шов; 8 – вертикальный поперечный шов; 9 – фасад; 10 – тычковый ряд; 11 – ложковый ряд

Высота каждого горизонтального ряда формируется из высоты кирпича и толщины горизонтального шва, т. е. раствора, которая в пределах этажа в среднем равняется 10–12 мм. Средняя толщина вертикальных рядов равна 10 мм, но в отдельных случаях может варьироваться в пределах 8–15 мм. Таким образом, высота рядов кладки составляет:1) для одинарного кирпича – 77 мм (65 мм + 12 мм), т. е. 1 м кладки равен 13 рядам;2) для утолщенного – 100 мм (88 мм + 12 мм), т. е. 1 м кладки равен 10 рядам.Ширина кладки, которая называется толщиной стены, выполняется кратной 1/2 кирпича. Следовательно, кладка в 1 кирпич дает стену толщиной 250 мм; в 11/2 кирпича – 380 мм; в 2 кирпича – 510 мм; в 21/2 – 640 мм. Соответственно перегородки в 1/2 кирпича – 120 мм, в 1/4 кирпича – 65 мм (рис. 21).Рис. 21. Доли стандартного кирпича (размеры указаны в миллиметрах): а – целый; б – три четверти; в – половина; г – длинная половина; д – укороченная половина; е – четверть
