Для оригинальности электротехник-любитель может заменить у себя обыкновенные «щелкающие» выключатели выключателем, действующим при посредстве кнопки[26].

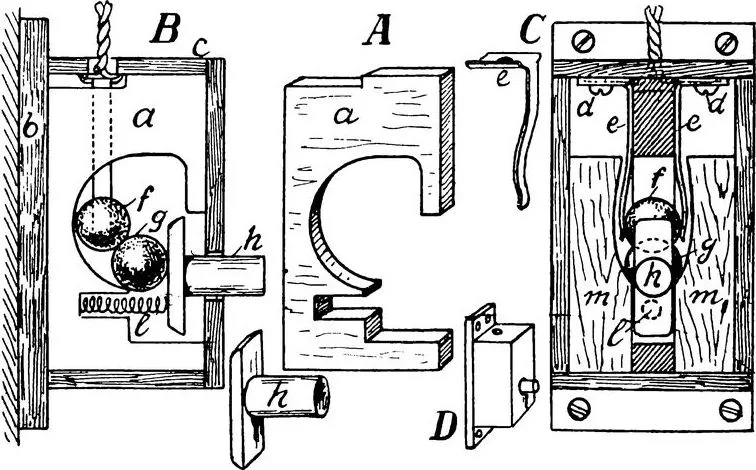

Устраивается он так. Из деревянной или эбонитовой дощечки толщиной в 6 мм выпиливается лобзиком фигура а (А рис. 20). Она приклеивается перпендикулярно к дощечке-дну В ящика выключателя (В и D, рис. 20). В крышке ящика С (В и С, рис. 20) высверливается отверстие, в которое вводят провода осветительной установки. Их концы защемляются винтиками dd под отогнутые под прямым углом концы ее пружинящих латунных полосок. Этими отогнутыми концами упомянутые полоски теми же винтиками dd привинчиваются снизу к крышке ящичка С так, что расстояние между их прямыми, вертикально расположенными частями равно толщине планки а. Одна из полосок е тут же рядом для ясности изображена отдельно (С, рис. 20). Между ложкообразно изогнутыми нижними концами латунных полосок вставляется стеклянный, фибровый или деревянный шарик f, диаметром около 1 см (В, рис. 20). Ниже его помещается такой же по размерам металлический шарик g, упирающийся в шарик f, в кнопку h и лежащий на выступе дугового выреза дощечки а. Костяная или деревянная кнопка h с закраиной, чтобы не выскакивала наружу, выступает из отверстия передней стенки ящика К (D и В, рис. 20). Другим концом она упирается в стальную пружину l, укрепленную в нижнем вырезе дощечки а.

Рис. 20.

Что же происходит при надавливании кнопки h?

Металлический шарик g вкатывается вверх по дугообразному вырезу в дощечке а и, вытолкнув шарик f, замыкает ток, шарик же f, как только будет отнят палец от кнопки h, падает на прежнее место металлического шарика.

Чтобы выключить ток, достаточно вторично нажать извне на кнопку, тогда шарик f опять станет на прежнее место и, будучи сделан из непроводника тока, разомкнет ток.

Чтобы шарики f и g при своих перемещениях не упали в сторону, с боков, зажимающих полоски, укрепляются на дне ящика перпендикулярно к боковым его стенкам дощечки тт₁ (С, рис. 20).
