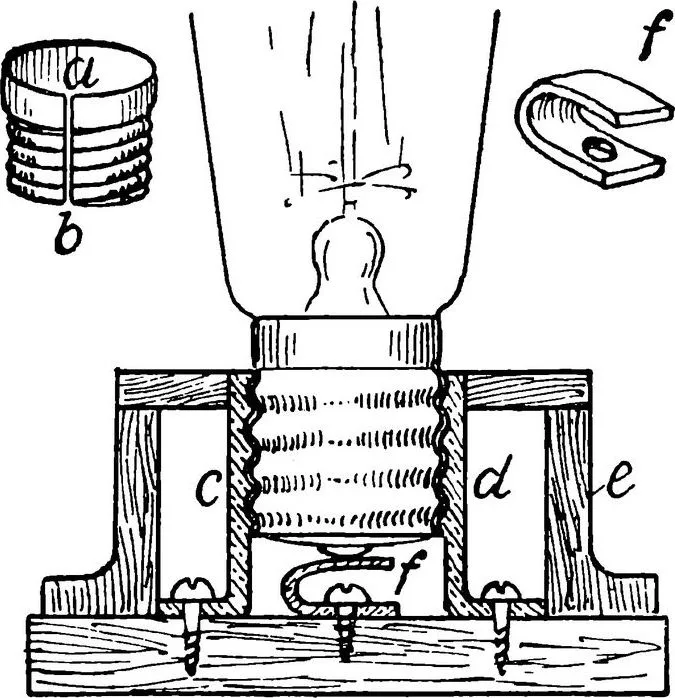

Самодельные патроны, описанные в первой части этой книги, для высоковольтных ламп непригодны; для последних лучше делать патроны из перегоревших ламп. Для этого с испорченной лампы снимается латунный цоколь с резьбой и распиливается лобзиком вдоль по линии ab (A, рис. 19).

Такой цоколь разгибают настолько, чтобы в него легко ввинчивалась новая лампа (В, рис. 19). К нему припаивают латунные, изогнутые под прямыми углами стойки с и d, привинчиваемые к деревянному дну цилиндрического патрона е, выточенного в форме стакана с кольцевой крышкой, отверстие которой закрывается ввинчиванием лампы.

Рис. 19.

Под стойки c и d или под одну из них подводится один из проводов тока, питающего лампу, а другой провод укрепляется под более короткой планочкой f (изображена сбоку отдельно), на верхний конец которой должен упираться второй полюс ввинчиваемой лампы.

Для подвесных ламп патрон – вернее, стаканчик патрона – устраивается несколько иначе. Его боковые стенки заменяются картонной трубочкой, плотно охватывающей латунный цилиндрик с нарезкой, в который ввинчивается лампа. Трубка эта закрывается сверху деревянным кружком, плотно к ней приклеенным, а через отверстие в центре кружка вводится подвесный провод.

Соединение же его разноименных концов с полюсами ввинчиваемой лампы делается так же, как и в неподвижном патроне.
