В наше время этот участок (Кузнецкий Алтау) имеет такой вид, как на девятом, самом последнем разрезе.

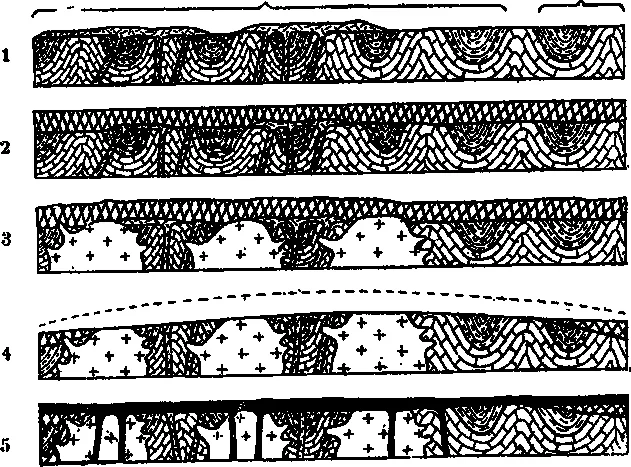

Геолог А. Н. Чураков долго изучал остатки прежних напластований и смог нарисовать остальные восемь разрезов. На них изображен тот же самый участок в давние геологические времена.

Семь первых рисунков — это древняя эра. Восьмой рисунок— средняя эра.

Уже на первом рисунке земная кора представлена пе-реж. вшей длинную историю. Известняки собраны в складки, метаморфизованы и прорваны жилами диабазов (изверженной породы).

На втором рисунке действует море. На остатках диабазовых покровов копятся слои известняка.

На третьем рисунке моря нет. Известняки обнажены и отчасти уже разрушены. Из глубины земли вырывалась гранитная магма и застыла тремя куполами, не пробив молодых известняков.

На четвертом рисунке продолжается разрушение поверхности. Земная кора выгнулась дугой, известняки снесены почти целиком — сохранились только небольшие участки на окраинах. Граниты выглянули на солнечный свет.

На пятом рисунке потоки порфиритов (изверженная порода) залили всю поверхность и опять погребли обнажения гранитов.

Море снова пришло, когда порфириты успели остыть и даже исчезнуть наполовину с поверхности (рисунок шестой). Их разрушение и снос приостановлены пластами морских осадков.

На следующем (седьмом) рисунке показаны два явления. Земная кора выгнулась волнистыми складками, а новая изверженная порода — базальт прорвалась на поверхность в левой стороне участка.

Изгибы земной коры привели к последствиям, показанным на рисунке восьмом. Начались сбросы. Проваливались громадные, в десятки километров, участки земли. Появились горы с обрывами и резкими уступами.

К нашим дням выветривание сгладило эти горы и на девятом рисунке мы видим значительно смягченную поверхность современного Кузнецкого Алатау.
