На стадионах, в аэропортах, на железнодорожных вокзалах часто можно увидеть большие табло, на которых высвечиваются цифры — счет в футбольном матче, номер рейса, время. Такое табло, например, для школьного спортзала или модель для физического кабинета можно изготовить и своими силами.

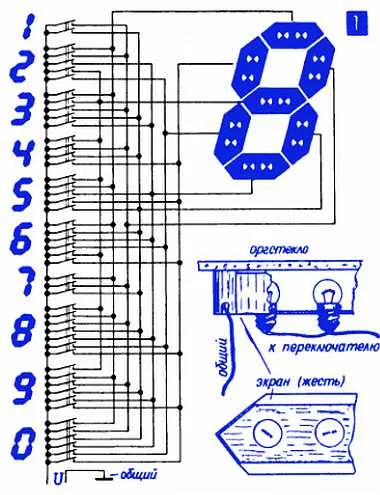

1. Цифровое табло с непосредственной коммутацией.
В основе этой системы высвечивания цифр лежит фигура из семи сегментов, зажигая их в определенном сочетании, можно зажечь любую цифру от 0 до 9. В данном случае это делают многоконтактные выключатели, которые можно изготовить из лезвий (К-5;6,7). Переключается один из проводов, второй (общий) постоянно подключен к лампочкам. Для больших табло, например, составленных из ламп дневного света, нужны выключатели (или реле), рассчитанные на соответствующие токи и напряжения; самодельными выключателями можно коммутировать лишь низковольтные цепи.
Питать лампочки можно как постоянным, так и переменным напряжением, оно подбирается в зависимости от числа и типа лампочек в сегменте. Нужно иметь в виду, что при высвечивании цифры 8 одновременно включены все сегменты, то есть все лампочки. На этот случай и должен быть рассчитан источник питания.

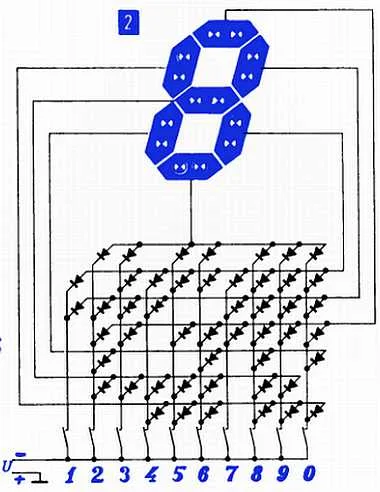

2. Цифровое табло с диодным коммутатором.
Здесь включение той или иной цифры производится одноконтактным выключателем, например тумблером, что, конечно, очень удобно. Включение же нужных сегментов производит диодная матрица из сорока девяти диодов — в зависимости от того, какой из выключателей замкнут, определенная группа диодов подает питающее напряжение на определенную группу лампочек.
Интересно, что схему можно питать не только постоянным, но и переменным напряжением: диоды просто срежут один из полупериодов, что равносильно снижению питающего напряжения в два раза. Набор лампочек в сегментах может быть самым различным, он определится выбранным типом диодов и источником питания. Так, например, используя диоды Д226, можно питать схему сетевым напряжением 220 В, включив в каждый сегмент одну лампочку на напряжение 127 В и мощность не более 40 Вт (в этом случае ток около 0,3 А, он не превышает величину, допустимую для диода).
Конструируя цифровые табло с питанием от сети, нужно соблюдать особую осторожность, так как это уже опасное для жизни напряжение.

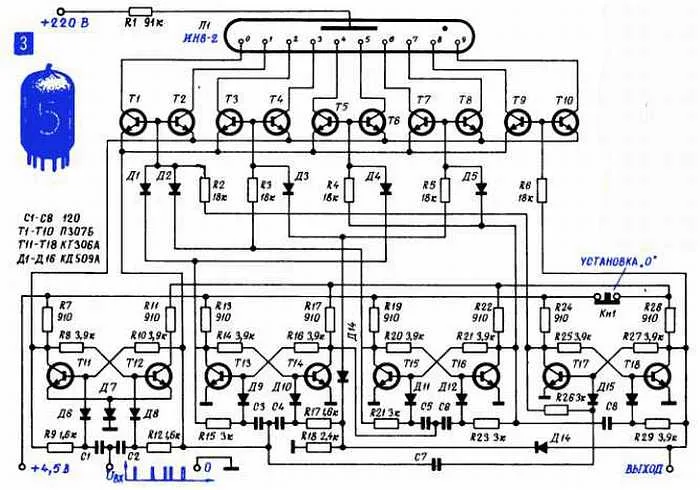

3. Счетчик импульсов с газосветными цифровыми индикаторами.
Схема считает импульсы, поступающие на ее вход, и отображает результат в десятичной системе счисления на цифровом табло. Основа схемы — серийные цифровые индикаторы ИН8-2, в которых есть один общий электрод и десять проволочных электродов в форме цифр — от 0 до 9. Если подать напряжение на один из этих проволочных электродов (относительно общего электрода), то можно зажечь соответствующую цифру. В данной схеме цифровые индикаторы работают совместно с десятичным счетчиком — цепочкой из четырех триггеров, в которой сигнал из четвертого триггера возвращается (через С7) на вход второго. Благодаря этому цепочка, досчитав до 10, начинает считать сначала. Одновременно со счетом входных импульсов с триггеров подаются отпирающие импульсы на ключи Т1-Т10 (вместе с диодами Д1-Д5 они выполняют логические операции, выбирая нужную цифру при соответствующей комбинации сработавших триггеров), которые поочередно зажигают цифры. После зажигания цифры 9 вновь зажигается 0 и одновременно с выхода схемы подается сигнал на следующий такой же блок, который зажигает цифры следующего десятичного разряда (например, разряда «десятки» или в последующих блоках «сотни» и «тысячи»).
Такие счетчики импульсов могут, например, использоваться для подсчета деталей, прошедших по конвейеру, или для подсчета числа часов и минут в электронных часах.
4. Светящаяся цифра из семи светодиодных сегментов — аналог семисегментной цифры К-21;1,2.
