После высыхания грунтовки на стык наносится слой шпаклевки шириной чуть больше ширины ленты, затем армирующую ленту шпателем вдавливают в нанесенную шпаклевку. Операция производится сразу после нанесения шпаклевки, до начала ее затвердевания. После полного высыхания первого слоя шпаклевки наносится накрывочный слой на всю ширину стыковочного шва, т. е. на всю площадь утонения, применяя для этого шпатели шириной, превышающей двойную ширину утонения листов.

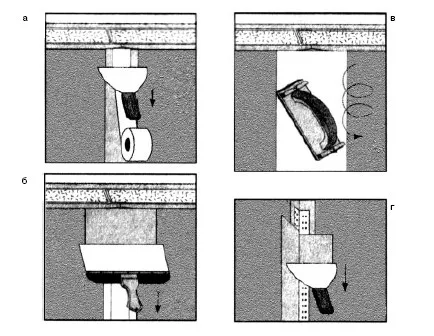

Рис. 35. Формирование шва

После полного высыхания швы шлифуются с помощью ручной затирки, применяя различные номера специальной шлифовальной сетки для гипсовых растворов или наждачные шкурки до получения единой плоскости с листами. Внешние углы гипсокартонных листов следует укреплять металлическим перфорированным уголком. Уголок вдавливается в предварительно нанесенную шпаклевку и затем накрывается выравнивающим слоем.Внутренние углы шпаклюются с применением армирующей ленты, согнутой под требуемым углом.Для окончательной отделки поверхностей применяется шпаклевочная смесь «Финиш-паста». Это легко шлифуемый материал, предназначен для нанесения тонких слоев поверх зашпаклеванных поверхностей, ею пользуются также при подготовке поверхностей под высококачественную окраску.

...

На заметку

Ввиду того, что гипсоволокнистые листы не имеют утоненных кромок, швы между ними заделываются без армирующих лент с помощью шпаклевки «Фугенфюллер ГВ», которая является одновременно и клеем для этих листов.

При облицовке стен ГВЛ с неровностью поверхности до 20 мм используются клеи «Перлфикс ГВ», который наносится по периметру листов без зазора во избежание появления пустот в швах. Это облегчает дальнейшую заделку стыков.

Каркасный способ облицовки стен

При значительных неровностях и отклонениях стен, а также в помещениях высотой более 3 м все чаще применяются каркасные способы облицовки стен листами ГКЛ и ГВЛ.

До недавнего времени листы фиксировались на каркасе из деревянных брусков или на каркасе из металлических уголков. Ни первый, ни второй вариант не отличались надежностью: деревянный каркас подвержен гниению и разбуханию (усушке) в неблагоприятных условиях, а каркас из металлических уголков представляет собой сложную в исполнении и чрезвычайно тяжелую конструкцию.

Тем не менее, облицовка гипсокартоном по деревянному каркасу до сих пор широко практикуется. В этом случае необходимо прикрепить к полу и потолку при помощи дюбелей или шурупов деревянные рейки сечением не менее 50×30 мм. При этом их выравнивают по вертикали и по одной линии путем подкладывания в нужных местах деревянных брусков нужной толщины. В распор между половыми и потолочными рейками устанавливаются вертикальные деревянные стойки сечением не менее 75×25 мм с шагом, равным ширине листа. Дополнительно в промежутке между этими несущими стойками устанавливаются две-три поддерживающие деревянные стойки сечением не менее 50×25 мм. Все установленные стойки выравниваются в одной плоскости с половыми и потолочными рейками.

...

Совет

Для улучшения тепло– и звукоизоляции между рейками можно укладывать слой стекловаты.

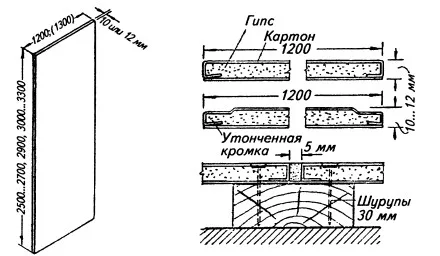

Затем деревянный каркас обшивается гипсокартонными листами, используя шурупы-саморезы для дерева длиной не менее 30 мм с шагом не менее 25 см. Работа ведется в двух взаимно перпендикулярных направлениях или от середины к краям. Между листами гипсокартона должен оставаться зазор величиной 5…7 мм для последующей отделки швов.

...

Внимание

Конструкция с металлическим профильным каркасом представляется более надежной, т. к. качество работ контролируется поэтапно: по завершению монтажа каркаса, затем монтажа ГКЛ или ГВЛ и устройства стыков. Конструкция легко обшивается вторым и последующими слоями листов (при обоснованной необходимости), облегчается прокладка электропроводки и не является трудоемкой установка большого числа монтажных коробок под электро-, телевизионные и телефонные розетки. Возникающий зазор между стеной и облицовкой может заполняться минеральной ватой, что является дополнительной тепло– и звукоизоляцией.

Изделия из металлических профилей, необходимые для технологической облицовки стен, устройства потолка и перегородок, выпускаются предприятиями промышленной группы «Кнауф». Поставляются на рынки профили, изготовляемые и другими отечественными предприятиями.

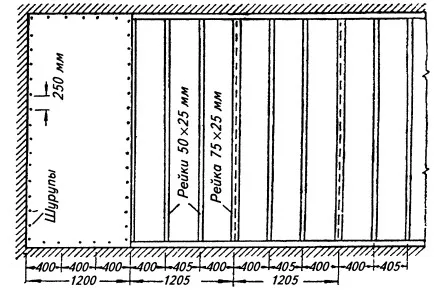

Рис. 36. Облицовка стен по деревянному каркасу

Металлические профили производятся методом холодного проката из оцинкованной стальной ленты толщиной 0,56…0,6 мм. Основные виды изделий: профиль направляющий (ПН), профиль направляющий потолочный (ПНП), профиль стоечный (ПС), профиль потолочный (ПП), профиль угловой (ПУ).Каркас собирается из оцинкованных профилей: стоек и направляющих с обязательным креплением к стене кронштейнам.

...

Внимание

В качестве вертикальных стоек используются потолочный профиль ПП, который монтируется в паре с соответствующим направляющим профилем ПНП. Кронштейны в основном выполняются из прямых подвесов и крепятся к стойке самонарезными шурупами. Между собой стоечные и направляющие профили закрепляются просекателем методом «просечки с отгибом».

Полки стоечного профиля по всей длине имеют три продольные канавки, при этом средняя указывает место стыка гипсокартонных листов, а две боковые центрируют вворачиваемые шурупы. В спинках профилей предусмотрены специальные отверстия, необходимые для прокладки инженерных коммуникаций внутри стены или перегородки. Эти спаренные отверстия расположены у торцов профилей и имеют диаметр 33 мм.

Технология монтажа заключается в следующем. На основании пола и потолка выполняется разметка. Отмечается положение направляющих, стоечных профилей, места крепления анкеров для установки стоечных профилей. С целью минимизации отступа от стены в качестве стоек целесообразно применять узкий потолочный профиль ПП 60×27.

...

Совет

Перед установкой направляющих профилей на них следует наклеивать специальную уплотнительную ленту для шумозащиты металлических каркасов. Это может быть самоклеющая лента «Дихтунгсбант» шириной 60 и толщиной 3 мм или любая другая мелкопористая полимерная пленка.

К полу и потолку профили крепятся с помощью дюбелей, шаг установки дюбелей составляет 60 см. Потолочный направляющий профиль производят с готовыми отверстиями в стенке диаметром 8 мм и с шагом 25 см. Если ГКЛ предполагается облицовывать керамической плиткой, то шаг стоек необходимо уменьшить до 40 см, в остальных случаях допускается шаг установки стоек 60 см. Для улучшения звукоизоляции между кронштейнами и стеной или другой несущей конструкцией подкладывают отрезки уплотнительной ленты.

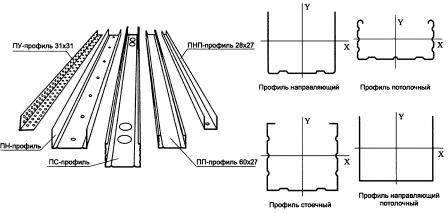

Рис. 37. Основные профили и их сечения

После этого потолочные профили вставляются в направляющие и закрепляются в подвесах. Выступающие концы подвесов отгибаются. Правильность установки потолочного профиля необходимо проверять уровнем. Длина стоек из потолочного профиля должна быть на 3…5 мм меньше расстояния между верхними и нижними направляющими профилями.

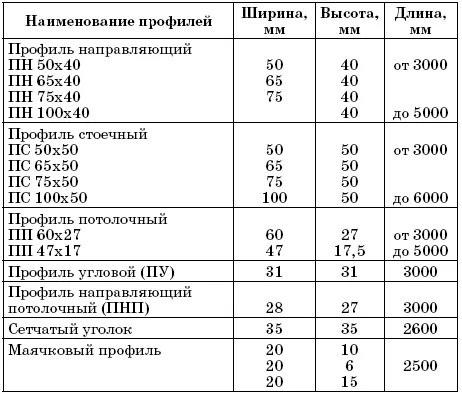

Таблица 10 Виды и размеры профильных изделий

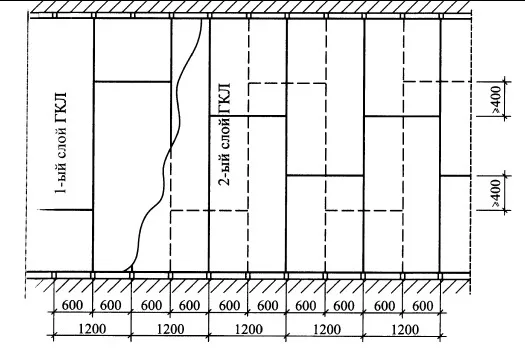

После установки каркаса к нему крепятся ГКЛ с помощью самонарезных прокалывающих шурупов длиной не менее 25 мм. Крепежные работы необходимо вести от угла ГКЛ в двух взаимно перпендикулярных направлениях с шагом не более 25 см, при этом, не допуская деформации листа. Листы монтируются в вертикальном положении. Если высота помещений превышает длину листа, то в местах горизонтальных торцевых стыков устанавливаются горизонтальные отрезки направляющего профиля. Торцевые стыки листов должны быть смещены по вертикали не менее чем на 40 см. Торцы ГКЛ обязательно обрабатываются обдирочным рубанком с углом наклона режущего лезвия 30° на глубину 2/3 толщины листа. Стыковка ГКЛ выполняется в разбежку.

...

Совет

Во избежание появления трещин в месте стыка не допускается стыковка листов на стойках дверных или оконных проемов, а в местах стыковки листов над проемами устанавливаются дополнительно промежуточные профили.

Между полом и ГКЛ должен оставаться зазор 10…15 мм. Между верхней кромкой листов по нижней поверхности бетонного перекрытия проклеивается разделительная лента и оставляется зазор не менее 5 мм. Зазор заполняется шпаклевкой, выступающие края ленты срезаются перед «финишной» отделкой.

Для защиты внешнего угла от повреждений лучше применять вариант с креплением защитным перфорированным уголком ПУ 31×31, который при окончательной отделке зашпаклевывается.

...

Внимание

В местах сопряжения с дверными коробками листы должны примыкать к ним заподлицо и при окончательной отделке закрываться наличником.

Заделка стыковочных швов и поверхности ГКЛ производится по ранее описанной технологии для бескаркасного способа облицовки. Горизонтальные торцевые швы выполняются без армирующей ленты высокопрочной шпаклевкой «Унифлот» или «Фугенфюллер ГВ», возможна замена на аналогичные по свойству шпаклевки, но с обязательной подготовкой шва. Технология их выполнения такова: обдирочным рубанком зачищаются кромки обрезанных листов, кромочным рубанком снимаются фаски, все стыковочные кромки зашкуриваются наждачной бумагой. Крепежные шурупы должны углубляться в гипсокартон на глубину не менее 1 мм. Швы обрабатываются грунтовкой, и после высыхания шпаклюются. При необходимости в полость каркаса укладывается изоляционный материал, после чего осуществляется обшивка каркаса листами.

Рис. 38. Узел основания каркаса

В тех случаях, когда вдоль стен проложены инженерные коммуникации, применяется другой набор из направляющих профилей ПН 50(65;75;100)×40 и в паре для каждого из них соответствующий стоечный профиль ПС 50(65;75;100)×50. Такой вид облицовки напоминает фальшстену. Технология подготовительных работ и монтажа облицовок такая же, как и выше изложенной конструкции. Отличие только в том, что при монтаже отсутствует крепление стоечного профиля к стене при высоте облицовываемой поверхности до 4,2 м. При большей высоте крепеж стоек к стене обязателен с шагом не менее 1,5 м.ГВЛ монтируется с помощью специальных шурупов, имеющих более острую конусную головку и зенкующие полоски с шагом не более 30 см.Рис. 39. Раскладка ГКЛ при облицовке

В процессе эксплуатации облицовок возникает необходимость крепления к ним различного навесного оборудования или предметов интерьера, что часто останавливает заказчиков в принятии решений с облицовкой стен или выполнения перегородок из гипсокартонных листов. Рис. 40. Правильное крепление ГКЛ к стойке

В этом случае предусматривается ряд технических мероприятий. В зависимости от массы груза (например, умывальников, кухонных шкафов и т. д.) в процессе монтажа каркаса устанавливаются перемычки из стоечного профиля, закрепленные к каркасу, и к последним крепятся навесные элементы интерьера. Крепление предметов массой до 30 кг на 1 погонный метр стены может выполняться в любом месте ГКЛ с помощью специальных металлических дюбелей. Легкие грузы, такие как карнизы или полки с нагрузкой, не превышающей 15 кг, навешиваются непосредственно на гипсокартонные листы с помощью специальных анкерных изделий, пластмассовых или металлических дюбелей диаметром 6…8 мм либо крючков.

Технология устройства перегородок из гипсокартона

Сборные каркасные перегородки, облицованные ГКЛ или ГВЛ, в большинстве случаев оказываются экономически более эффективными по сравнению с кирпичными или перегородками из блоков. Суммарные трудозатраты монтажа таких конструкций и их масса меньше, темпы строительства выше. Кроме того, этот способ исключает «мокрые» процессы, связанные с использованием кладочных, штукатурных растворов, что значительно сокращает сроки производства.

...

Внимание

Сборные перегородки из ГКЛ или ГВЛ применяются как внутренние ограждающие конструкции помещений с сухим, нормальным и влажным режимами с высотой помещения до 6,5 м, при этом высота помещения определяет конструкцию каркаса перегородки (расстояния между стойками).

Как видно из поперечных сечений, каркасная гипсокартонная перегородка состоит из профилированного металлического каркаса или каркаса из деревянных брусков, обшитого с обеих сторон листами ГКЛ или ГВЛ. Каркас по периметру крепится к строительным конструкциям здания и является несущей частью для листов.

Рис. 41. Облицовка стен над проемами

Каркас выполняется из стоечного оцинкованного профиля (ПС) и направляющих профилей (ПН) такой же формы сечения. Но в отличие от чаще применяемых профилей сечением 60×27 при облицовке стен, перегородки выполняются из более умощненных профилей.

...

Совет

При наличии требований к звуковой, тепловой и огнезащитной изоляции полость перегородки между обшивочными листами заполняется изолирующим материалом. В качестве теплоизоляционного слоя в сборных перегородках следует применять минераловатные плиты, маты толщиной от 5 до 10 см, пенополистирольные плиты и другие материалы, имеющие гигиенические сертификаты.
