В зависимости от свойств и области применения листы подразделяются на следующие виды.
Наибольшее распространение получили листы длиной 2500, 3000 мм, шириной 1200 мм, толщиной 9,5 и 12,5 мм.
По согласованию изготовителя с потребителем возможно изготовление листов других размеров.
По величине допуска на длину листа, количества внешних допустимых дефектов гипсокартонные листы в соответствии с ГОСТ 6266-967 подразделяются на две группы: А и Б.
По форме продольных кромок гипсокартонные листы различаются:
• прямая (ПК) для монтажа насухо, без заделки стыка;
• утоненная с лицевой стороны (УК) для монтажа с учетом последующей заделки стыка шпаклевкой и армирующей лентой;
• полукруглая с лицевой стороны (ПЛК) для монтажа с учетом заделки стыка шпаклевкой без армирующей ленты;
• полукруглая утоненная с лицевой стороны (ПЛУК) универсальная кромка для монтажа с учетом последующей заделки стыка, как для 1-го или 2-го типа кромок;
• закругленная (ЗК) для монтажа с учетом последующего оштукатуривания.
Если торцовые кромки листов имеют прямоугольную форму, то при устройстве шва с них необходимо снимать фаску величиной, примерно, одна треть толщины листа.
Таблица 9
Оценку прочности гипсокартонных листов при изгибе проводят по результатам испытаний нескольких образцов от партии. Испытания проводятся на образцах шириной 400 мм, установленных на опорах с пролетом L=40 × S, где S – толщина листа. Прочность листов гипсокартона, выпускаемых четырьмя предприятиями немецкой промышленной группы «Кнауф» превышает минимально допустимые значения и для листов толщиной 12,5 мм разрушающая нагрузка для продольных образцов составляет 730 Н. Масса обычного листа размерами 2500×1200×12,5 мм (3 м2) составляет около 29 кг.Гипсокартонные листы обладают довольно высокими пожаротехническими характеристиками. Сопротивляемость листов ГКЛО и ГКЛВО воздействию открытого пламени составляет не менее 20 мин. Гипсокартонные листы относятся к группам: горючести П (ГОСТ 30244); воспламеняемости В3 (ГОСТ 30402); дымообразующей способности Д1 (ГОСТ 12.1.044); токсичности Т1 (ГОСТ 12.1.044).Условное обозначение гипсокартонных листов состоит из: • буквенного обозначения вида листа (ГКЛ, ГКЛВ, ГКЛО, ГКЛВО);• обозначения группы листов (А и Б);• обозначения типа продольных кромок (ПК, УК, ПЛК, ПЛУК, ЗК);• цифр, обозначающих номинальную длину, ширину и толщину листа, мм;• обозначения российского и германского стандартов. Пример условного обозначения обычного гипсокартонного листа: ГКЛ-А-УК-2500×1200×12,5 ГОСТ 6266-97 DIN 1 81 80
Гипсоволокнистые листы
Наряду с гипсокартонными листами (ГКЛ) двумя предприятиями немецкой промышленной группы «КНАУФ» в г. Челябинске и Дзержинске выпускаются гипсоволокнистые листы (ГВЛ).
...
Внимание
Гипсоволокнистые листы представляют собой листовой отделочный материал, изготовляемый из строительного гипса, распущенного целлюлозной макулатурой и различными технологическими добавками. Как и ГКЛ гипсоволокнистые листы – экологически чистый строительный материал.
В отличие от ГКЛ гипсоволокнистые листы являются гомогенным (однородным по составу) материалом, не имеющим оболочки (картонного покрытия). Плотность ГВЛ значительно выше, чем у ГКЛ, и составляет 1250 кг/м3, при этом значительно выше и прочностные характеристики.
В зависимости от свойств и области применения гипсоволокнистые листы подразделяются также на обычные (ГВЛ) и влагостойкие (ГВЛВ).
Листы выпускаются с продольной кромкой двух типов: прямой (ПК) и фальцевой (ФК).
Гипсоволокнистые листы, также как и ГКЛ, предназначены для внутренней отделки помещений и используются в аналогичных конструкциях как материал с более высокой твердостью. За счет более высокой пожаробезопасности, чем у ГКЛ, гипсоволокнистые листы рекомендуются для облицовки мансардных помещений.
Транспортируют ГКЛ всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта, в пакетированном виде. Пакет формируется из листов одной группы, типа и размера листов, уложенных плашмя на поддон или прокладки, изготавливаемых из древесины с обвязкой стальной или синтетической лентой и упаковкой в термоусадочную пленку.
Транспортирование и хранение ГКЛ требует соблюдения следующих правил:
• габариты транспортного пакета (с поддоном) не должны превышать 4100×1300×800 мм, масса не более 3000 кг;
• штабель, сформированный из пакетов, при хранении должен быть не выше 3,5 м;
• при перевозке транспортных пакетов в открытых железнодорожных или автомобильных транспортных средствах пакеты должны быть защищены от увлажнения;
• при погрузочно-разгрузочных, транспортно– складских и других работах не допускаются удары по листам;
• хранить ГКЛ следует в закрытых сухих помещениях.
Технология раскроя гипсокартонных листов
Подготовка листов гипсокартона к монтажу заключается в раскрое некоторого их количества, прорезании отверстий под установочные элементы (выключатели, розетки, распределительные коробки, точечные светильники и пр.), а также обработке кромок соответствующим инструментом (напильником, обдирочным или кромочным рубанком).
Рис. 31. Разрезание обратной стороны листа гипсокартона
Важным элементом работы с гипсокартонном является его переноска на рабочее место. Из-за повышенной хрупкости гипсокартонные листы пероносятся двумя работниками с применением лямок.
...
Совет
После разметки листа гипсокартона, производится резка его на ровной, твердой поверхности ножом. По линии разметки, используя в качестве направляющей правило, рейсшину или металлическую линейку, несколько раз с усилием проводят ножом до образования надреза, гарантирующего последующий излом по полученной канавке.
Затем лист укладывают на край стола, гипсовый сердечник переламывается, и слой картона на оборотной стороне разрезается ножом.
После разлома листа, но перед разделением двух полученных частей, когда они еще держатся на тыльном картонном слое, целесообразно обработать кромки обдирочным рубанком. При этом листы складываются по разрезанной линии вдвое и производится один проход рубанком сразу по двум кромкам, заравнивая поверхности кромок.
Если обрезанная кромка гипсокартонного листа образует в конструкции перегородки, облицовки или потолка внешний угол, который не требует защиты угловым профилем, она обрабатывается рубанком в обязательном порядке.
...
Совет
При фигурной резке листов гипсокартона используются электролобзики. При этом получается достаточно качественный рез, не требующий последующей обработки напильником или рубанком.
Технология облицовки стен гипсокартонными листами предусматривает два способа – бескаркасный и каркасный. При бескаркасном способе листы приклеиваются к стенам с помощью специальных клеев, при этом допустимая высота облицовываемых помещений равна высоте листа, но не более 3,0 метров. При каркасном способе листы монтируют на ранее установленный каркас, при этом высота помещений не лимитируется высотой листа, но не должна превышать 10 метров.
Рис. 32. Обработка кромки листа
В обоих случаях монтаж облицовок следует выполнять в период отделочных работ до устройства чистых полов, когда все «мокрые» процессы закончены. Работы должны производиться в условиях сухого и нормального влажностных режимов при температуре воздуха в помещении не ниже + 15 °C. Только при выполнении этих требований и соблюдении технологии можно избежать трещин на чистовой поверхности.
Бескаркасный способ облицовки стен
При бескаркасном способе монтажа гипсокартонные листы приклеиваются непосредственно на стену. В зависимости от ровности стены существуют три варианта приклеивания листов.
Вариант А. Ровная поверхность стены предполагает приклеивание листов к поверхности стены, что на практике встречается достаточно редко. Такие стены, как правило, выполнены из железобетонных панелей, а перегородки из пазогребневых блоков. В качестве клея используют затворенный раствор гипсовой шпаклевки «Фугенфюллер» или клея «Перлфикс». Их наносят на ГКЛ сплошными полосами по периметру и одной или двумя полосами в центре тонким слоем с помощью зубчатого шпателя.

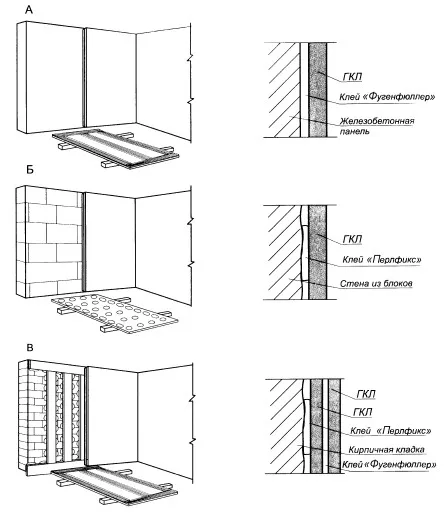

Рис. 33. Бескаркасный способ облицовки стен
При применении шпаклевки «Фугенфюллер» выступающий раствор из зазоров смежных листов используют для заделки стыков и выравнивающего слоя шпаклевки между швами. Вариант Б . Неровность стены не более 20 мм. Это могут быть стены из кирпича, мелких блоков и других материалов, которые требуют более толстого слоя гипсового клея. В данном случае используется клей «Перлфикс», который наносят кельмой небольшими нашлепками (кучками) по периметру листа с шагом около 25…30 см и вдоль середины листа одним – двумя рядами с шагом 35…40 см.Вариант В. Неровность стены более 20 мм. На таких поверхностях предварительно формируется ровная плоскость при помощи полос, отрезанных от листа ГКЛ, шириной около 10 см, ориентированных по периметру и центру листа. Поверхность стены под полосы подготавливается и обрабатывается соответствующей грунтовкой, малярным валиком. Полосы приклеиваются к поверхности клеем «Перлфикс», который наносится мастерком. Наклеенные полосы выполняют роль маяков и должны быть хорошо выверены и приклеены в одной плоскости стены. После полного высыхания клея, к этим полосам с помощью клея «Фугенфюллер» приклеивается лист. После схватывания клея производится заделка стыковочных швов.
...
Совет
До начала облицовочных работ необходимо закончить все строительно-монтажные и отделочные работы, связанные с «мокрыми» процессами, а также выполнить скрытую электропроводку и проложить сантехнические коммуникации. Выводы электрокабелей к монтажным коробкам электророзеток и выключателей закладываются так, чтобы их концы были доступны по окончании облицовки гипсокартонными листами и при сверлении отверстий для установочных коробок не задевались фрезами.
Для увеличения адгезии (сцепления) к стенам, поверхности должны быть предварительно очищены от грязи, пыли и остатков опалубочной смазки, а затем обработаны соответствующими грунтовками.
Выбор типа грунтовки осуществляется в зависимости от гигроскопичности стен. Для гладких, плохо впитывающих влагу бетонных стен – это «Бетоконтакт». Для гигроскопичных, т. е. впитывающих влагу стен, поверхности обрабатываются грунтовками «Тифенгрунд» или «Грундирмиттель», для того, чтобы уменьшить поглощение влаги из клея и усилить адгезию.
...
Внимание
До установки листов выполняется разметка их положения по наружной стороне листа. Разметка делается от стены с учетом необходимого зазора на толщину клеевой массы и самого листа, и по ним наносятся разметочные линии с помощью отбойной красящей шнурки. Проверяются прямые углы у примыкающих стен и затем переносятся отметки на потолок и базовую стену с помощью отвеса.
По разметочным линиям выполняется монтаж листов гипсокартона. После того как грунтовка подсохнет, приготавливается клеевой раствор, который наносится на лист. Лист поднимается, устанавливается на подкладки из 1…2-х полос гипсокартона, высотой 10…20 мм от уровня пола и прижимается к стене. Легким постукиванием по правилу, прижатому к листу, он выравнивается и приводится в строго вертикальное положение. Контроль вертикальности проверяется уровнем.
Рис. 34. Крепление ГКЛ к стенам с неровностями до 20 мм
Между верхней кромкой листов под перекрытием должен предусматриваться зазор 5 мм, при устройстве стыков он заполняется шпаклевкой, а до монтажа подклеивается разделительная лента. С помощью толщины подкладок листы выверяются по вертикали, одновременно контролируется примыкание их к стенам и друг к другу. Возникающий зазор у основания обеспечивает вентиляцию гипсокартонных листов при высыхании клеевых составов, а также предотвращает соприкосновение листов с раствором при устройстве самовыравнивающей стяжки пола.После полного отвердевания клея производится заделка стыков. Так как обшивка бескаркасным способом выполняется на высоту листа гипсокартона, то в этом случае возникают только вертикальные стыки, которые можно зашпаклевать с помощью двух типов шпаклевок. С одними видами шпаклевок устройство стыков предусматривает применение армирующей ленты, с другими – без армирования стыков лентой.
...
Совет
Шпаклевка «Фугенфюллер» применяется для заделки продольных стыков ГКЛ с утоненной кромкой и обязательно с применением армирующей ленты. Таким материалом является сетчатая или перфорированная стеклотканевая лента или лента из высококачественной бумаги.
Специально для заделки швов и стыков применяется шпаклевка «Фугенфюллер ГВ», которая имеет прочность при растяжении, сопоставимую с прочностью самих гипсокартонных листов. Стыки с полукруглыми кромками зашпаклевывается смесью «Унифлот» без армирующей ленты. При этом гипсовая универсальная шпаклевка «Унифлот», обладающая высокими прочностными показателями, обеспечивает надежную заделку шва и высокое качество отделки.
Для заделки стыков ГКЛ и ГВЛ без армирующей ленты также применяется специальная высокопрочная шпаклевка «СЕ 86» производства компании «Semin» или различные составы других производителей.
...
Внимание
Возможны две технологии использования армирующих лент: либо утапливать ленту в свежий слой шпаклевки, либо наклеивать на шпаклеванную поверхность. Поскольку качественные ленты хорошо пропускают влагу, то после высыхания шпаклевки образуется прочный монолитный армированный слой. Перед шпаклеванием все стыки листов тщательно грунтуются.
