Фильтрующая траншея состоит из тех же элементов, что и песчано-гравийный фильтр, отличие заключается лишь в линейном строении сооружения, длина которого может составлять до 30 м при ширине около 0,5 м ( рис. 10 ). Оросительная и дренажная трубы у фильтрующей траншеи не имеют ответвлений, что упрощает их монтаж.
При расходе воды до 0,5 м3/сутки (семья 2–3 человек) длина фильтрующей траншеи составляет около 5 м, до 1,0 м3/сутки – 10 м. Таким образом, фильтрующая траншея может применяться при очистке сточных вод не только от одного дома, но и от группы из 2–3 домов. Качество очищенной воды такое же, как и для песчано-гравийного фильтра.
Фильтрующая кассета используется для очистки сточных вод при высоком уровне грунтовых вод ( рис. 11 ).

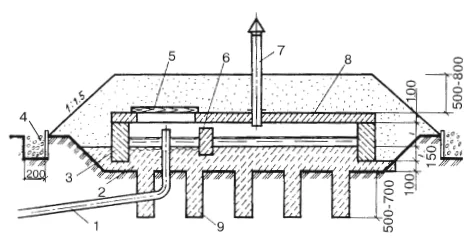

Рис. 11. Фильтрующая кассета:
1 – подводящий трубопровод сточных вод; 2 – фильтрующее основание; 3 – опорные блоки из бетона или железобетона; 4 – дренажный лоток; 5 – деревянная крышка; 6 – струеотбойная стенка из блоков, установленных со щелями 15–20 мм; 7 – канализационный стояк; 8 – железобетонная плита; 9 – колодцы
При устройстве фильтрующей кассеты отводится прямоугольная площадка в 10–12 м2 в суглинистых и 15–18 м2 в глинистых грунтах; поверхность площадки выравнивается с таким расчетом, чтобы она располагалась примерно на 1 м выше уровня грунтовых вод (при необходимости делают подсыпку). Выровненную и спланированную площадку засыпают слоем гравия, щебня или шлака крупностью фракций 2–10 мм высотой 20–30 см.Вдоль длинной стороны площадки устанавливают опоры (стенки) в два ряда на расстоянии примерно 1 м друг от друга. Сверху на опоры настилают перекрытия из подручных материалов (жерди, бревна, горбыль, отрезки арматурной или уголковой стали, бракованные бетонные изделия и т. д.). Сверху и по бокам перекрытия засыпают слоем шлака, щебня или гравия высотой 250–500 мм, перекрывают рулонным гидроизоляционным материалом, который затем засыпают толстым (до 1,0 м) слоем грунта.Сточная вода, прошедшая септик, подается в пространство под перекрытием по напорной трубе насосом.В целях снижения требуемой площади фильтрующей кассеты в основании можно устроить колодцы диаметром 20–30 см, а глубиной до 0,7 м на расстоянии 0,5 м друг от друга, заполняемые тем же фильтрующим материалом, что и основание кассеты. Для сбора отфильтрованной сточной воды вокруг кассеты сооружается дренажный лоток 200×300 мм, заполненный тем же фильтрующим материалом. Отвод очищенных стоков в водоем осуществляется подобным дренажным лотком.В настоящее время появился целый ряд разработок очистных сооружений малой производительности специально для малоэтажного жилищного строительства.Приведем два примера компактных локальных канализационных систем, предназначенных для механической и биологической очистки хозяйственно-фекальных сточных вод от индивидуальных жилых домов и коттеджей.Пример 1 – локальная канализационная система «Осина» [1] (разработчик НИИ сантехники, г. Москва). Корпус установки – монолитный железобетонный, заводского изготовления.
Хозяйственно-фекальные стоки из жилого дома самотеком поступают в двухкамерный метантенк, где они осветляются. Последующая обработка стоков происходит в биофильтре, заполненном специальной загрузкой. После биофильтра очищенная сточная вода в зависимости от грунтовых условий может направляться на естественную грунтовую доочистку по двум схемам.
Схема 1 – самотеком в фильтрующий колодец при условии залегания грунтовых вод ниже 3 м от поверхности земли и наличии сильнофильтрующих грунтов (песка) в основании фильтрующего колодца ( рис. 12 ). Рис. 12. Сброс очищенных сточных вод в фильтрующий колодец (продольный разрез): 1 – жилой дом; 2 – канализационная труба; 3 – утепление; 4 – установка «Осина»; 5 – фильтрующий колодец; 6 – уровень земли; 7 – фильтрующая подушка из гравия (щебня) d = 20–40 мм размером 3×3×0,5 (h) м; 8 – уровень грунтовых вод; 9 – вентиляционная труба.
Схема 2 – самотеком в водоприемный колодец и далее насосом в фильтрующую траншею длиной не менее 6 м при высоком залегании грунтовых вод и разном типе грунтов ( рис. 13 ). Рис. 13. Сброс очищенных сточных вод в фильтрующую траншею (продольный разрез): 1 – жилой дом; 2 – канализационная труба; 3 – утепление; 4 – установка «Осина»; 5 – водоприемный колодец; 6 – фильтрующая траншея; 7 – автоматический бытовой насос; 8 – дренажная канава; 9 – уровень грунтовых вод; 10 – уровень земли; 11 – вентиляционная труба
Установка «Осина» обеспечивает механическую, биологическую и бактериальную очистку хозяйственно-фекальных стоков. Эффективность очистки самой установки – min 90 %, почвенная доочистка (фильтрующая траншея и т. п.) доводит стоки до норматива, установленного для сброса воды в водоем. Все установки – 3,8 т, габаритные размеры – 2600×1050×1350 (h) мм. Установка «Осина» рассчитана на обеспечение потребности жителей дома из 5 человек. Во избежание промерзания в зимних условиях установку, подводящие трубопроводы и фильтрующую траншею необходимо утеплить. Над установкой и фильтрующей траншеей целесообразно предусмотреть слой земли. Фильтрующие траншеи для низкого и высокого уровня грунтовых вод приведены на рис. 14 и 15 .
Очистка установки производится через каждые три года эксплуатации. Для этого необходимо убрать землю и теплоизоляцию с крышки, открыть люк и откачать содержимое двух камер метантенка. В отсеке биофильтра надо также открыть люк и заменить всю загрузку из керамзитового гравия (фракция 20–40 мм). После этого закрыть все люки, восстановить теплоизоляцию и снова засыпать землей.

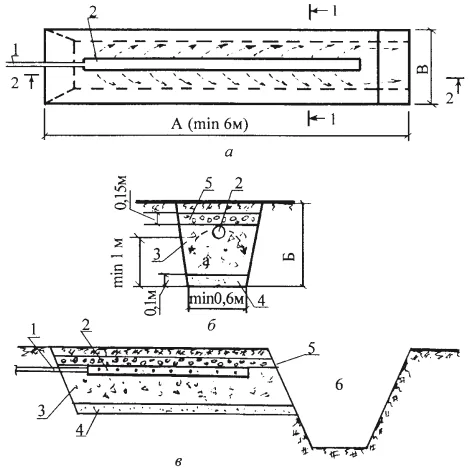

Рис. 14. Фильтрующая траншея при низком уровне грунтовых вод:
а – план; б – разрез 1–1; в – разрез 2–2: 1 – подводящая труба; 2 – перфорированная труба Д = 100 мм; 3 – гравий (щебень) d = 20–40 мм; 4 – песчаный экран h = 10 см; 5 – утеплитель (керамзитовый гравий) h = 15 см; 6 – дренажная канава
Жизнедеятельность всех видов бактерий, применяемых при биологической очистке, угнетается под воздействием токсичных, дезинфицирующих веществ (например, хлорсодержащих), антибиотиков и т. д. Поэтому все так называемые условно чистые воды (из бассейна, промывочные воды фильтров для очистки питьевой воды и т. д.) целесообразно сбрасывать (например, на рельеф), минуя очистные сооружения.

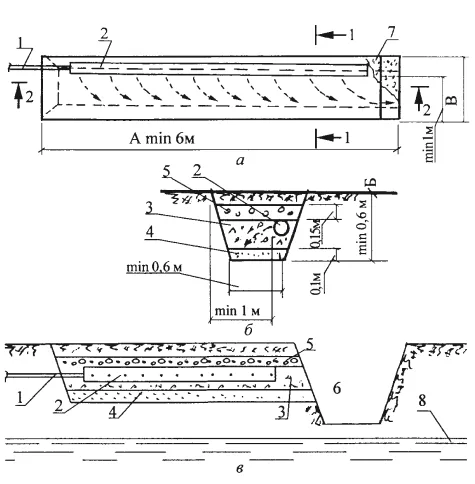

Рис. 15. Фильтрующая траншея при высоком уровне грунтовых вод: а – план; б – разрез 1–1; в – разрез 2–2: 1 – подводящая труба; 2 – перфорированная труба Ду = 100 мм; 3 – гравий (щебень) d = 20–40 мм; 4 – песчаный экран h = 20 см; 5 – утеплитель (керамзитовый гравий) h = 15 см; 6 – дренажная канава; 7 – глиняный замок; 8 – уровень грунтовых вод
Размеры А, Б, В на рис. 14, 15 уточняются по месту в зависимости от планировки, уклона, типа грунтов, уровня грунтовых вод и т. п. Установка «Осина» проста в эксплуатации, надежна и долговечна. По желанию заказчика выполняется весь комплекс работ по привязке на местности, изготовлению, монтажу, гарантийному и постгарантийному обслуживанию.Пример 2 – локальная канализационная система «КУБОСТ 1» (разработчик ЗАО «КУБОСТ», г. Москва. Емкости установки выполнены из стали толщиной 4 мм с надежным антикоррозионным покрытием.Установки серии «КУБОСТ 1» выпускаются нескольких модификаций, которые имеют различную эффективность очистки и применяются для разных местных условий (тип грунта, уровень грунтовых вод, рельеф местности и т. п.).Технические характеристики канализационных систем «Кубост» приведены в табл. 1 .Установка «КУБОСТ 1» (базовая модель, рис. 16 ) предназначена для использования в сильнофильтрующих грунтах (песок), когда грунтовые воды залегают на глубине 3 м и больше от поверхности земли.Установка представляет собой металлическую емкость, состоящую из двух зон: зоны отстойника с круговым движением потока и септической зоны для накопления в ней осадка. Очищенная на 50–60 % (осветленная) сточная вода самотеком выводится из установки с помощью перфорированных труб Ду = 100 мм и поступает в фильтрующий колодец, расположенный вокруг установки, где и происходит доочистка сточных вод в естественных условиях.
Таблица 1 Технические характеристики канализационных систем «КУБОСТ» Рис. 16. «КУБОСТ 1» базовая модель (продольный разрез): 1 – жилой дом; 2 – «КУБОСТ 1»; 3 – перфорированная труба; 4 – уровень грунтовых вод; 5 – фильтрующая загрузка из гравия (щебня) d = 20–40 мм; 6 – канализационная труба; 7 – уровень земли; 8 – вентиляционная труба
Установка «КУБОСТ 1 – БИО» ( рис. 17 ) предназначена для использования в слабоводопроницаемых и водонепроницаемых грунтах (суглинок, глина), а также при высоком уровне грунтовых вод. Рис. 17. «КУБОСТ 1 – БИО» (продольный разрез): 1 – жилой дом; 2 – двухъярусный отстойник; 3 – биофильтр; 4– уровень грунтовых вод; 5 – насос; 5 – фильтрующая керамзитовая загрузка; 7 – насос; 8 – канализационная труба; 9 – вентиляционная труба; 10 – уровень земли
Установка состоит из двух металлических емкостей, соединенных трубопроводами. Первая емкость (двухъярусный отстойник) выполняет ту же функцию, что и базовая модель («КУБОСТ 1»), т. е. очищает хозяйственно-фекальный стоки на 50–60 % и осветляет их. Далее осветленная сточная вода циркуляционным насосом перекачивается во вторую емкость – биофильтр.В биофильтре при фильтрации стоков через керамзитовую загрузку образуется биопленка, которая и осуществляет биологическую очистку. После фильтрации вода отстаивается и возвращается в сборник осветленной воды двухъярусного отстойника для повторной перекачки на биофильтр. За счет многократной циркуляции сточной воды эффект очистки составляет 90–95 %. Очищенная вода самотеком отводится на фильтрацию в грунт, на полив, в овраг, в придорожную канаву, на рельеф местности и т. п. Работа насосов автоматизирована.Установка «КУБОСТ 1-АО» ( рис. 18 ) предназначена для глубокой очистки хозяйственно-фекальных сточных вод с использованием аэробного процесса в тех же условиях, что и в установке «КУБОСТ 1 – БИО».Установка состоит из двух металлических емкостей, соединенных трубопроводами.Первая емкость – базовая модель («КУБОСТ 1») очищает хозяйственно-фекальные стоки на 50–60 % и осветляет их. Далее осветленная сточная вода поступает в аэротенк-отстойник, в котором в две ступени происходит биологическая очистка сточной воды с помощью активного ила. Смешивание сточной воды с активным илом и насыщение этой смеси кислородом воздуха осуществляются с помощью воздуходувки. При необходимости очищенная вода обеззараживается с помощью эффективных хлорных таблеток. Очищенная вода (степень очистки составляет 95–99 %) самотеком может отводиться в водоем, овраг, придорожную канаву и т. п.

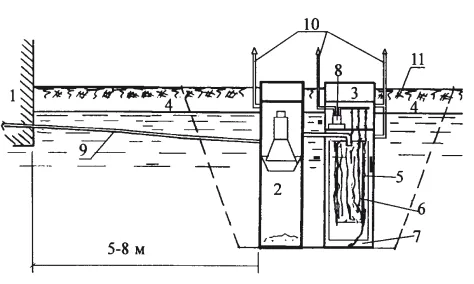

Рис. 18. «КУБОСТ 1 – АО» (продольный разрез): 1 – жилой дом; 2 – «КУБОСТ 1»; 3 – аэротенк-отстойник; 4 – уровень грунтовых вод; 5 – аэротенк (1-я и 2-я ступень); 6 – прикрепленный ил; 7 – отстойник; 8 – воздуходувка; 9 – канализационная труба; 10 – вентиляционная труба; 11 – уровень земли
Откачка отстоя из емкостей производится, как правило, через 2 года эксплуатации специальными автомашинами. Через установку «КУБОСТ», так же как и через установку «Осина», не рекомендуется сбрасывать условно чистые воды (от бассейна, от промывки фильтров и т. п.), они должны иметь собственный выпуск. Установки серии «КУБОСТ 1» компактны, просты в эксплуатации, а надежная антикоррозионная защита металлических емкостей обеспечивает их длительную эксплуатацию. Канализационная труба от жилого дома укладывается на глубине 1,2–1,5 м от поверхности земли с уклоном в сторону установки. Фирма «КУБОСТ» продолжает работу по совершенствованию уже разработанных модификаций. Например, для песчаных грунтов и уровня грунтовых вод 1,5 м и более от поверхности земли разработана установка «КУБОСТ 1 – ПФГ» с фильтром накопителем. На установку серии «КУБОСТ 1» выдано гигиеническое заключение № 50.99.05.485.П.15225.11.9. Фирма «КУБОСТ» – автор разработки выполняет весь комплекс работ по привязке на местности, изготовлению, монтажу, сервисному обслуживанию в гарантийный и постгарантийный период.
Дворовую уборную с выгребом следует размещать не ближе 10 м от дома при максимально возможном отдалении от колодцев, скважин и других источников питьевого водоснабжения.
Выгреб может быть изготовлен из тех же материалов, что и септик, причем особое внимание следует уделять его герметичности. На части перекрытия выгреба, свободной от туалетной будки, должно быть предусмотрено отверстие диаметром 700 мм для очистки выгреба.
Выгреб засыпают сверху слоем шлака высотой 100–200 мм, перекрытым рулонной гидроизоляцией, защищенной слоем грунта 200–300 мм. Отверстие перекрывают утепленным люком. Выгреб чистят по мере его заполнения с применением ассенизационной машины с последующим вывозом фекалий на очистку и утилизацию.
Пудр-клозет может располагаться как в дворовой постройке, так и в специально выделенном помещении в доме.
Для приема фекалий в пудр-клозете используют располагаемые под сидением металлический бачок или ведро. После пользования клозетом фекалии сразу засыпают мелкоизмельченным сухим торфом, опилками, золой или сухой землей, которые хранятся в специальном ящике. В задней стенке под сидением предусматривают люк с откидной крышкой для удаления бачка или ведра. Периодически по мере заполнения бачок или ведро опорожняют в компостную кучу.
