Септики

Септик представляет собой прямоугольную или круглую емкость с водонепроницаемым днищем и стенками ( рис. 5 ). При расходе сточных вод до 5 м3/сутки общий гидравлический объем септика (объем, постоянно заполненный водой и осадком) должен приниматься в размере 3-кратного суточного притока. При расходе до 1 м3/сутки септик принимается однокамерным, свыше 1 м3/сутки – двухкамерным, причем целесообразно первую камеру принимать объемом 75 % от общей вместимости септика.

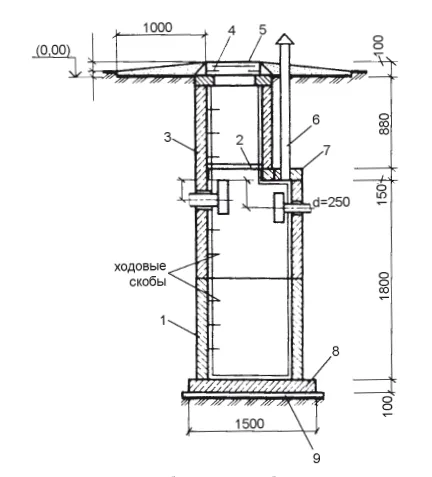

Рис. 5. Септик из сборных железобетонных элементов:

1 – железобетонное кольцо диаметром 1000 мм; 2 – деревянная крышка; 3 – железобетонное кольцо диаметром 700 мм; 4 – железобетонное кольцо опорное; 5 – люк чугунный типа «Л» (или деревянная крышка); 6 – вентиляционный стояк диаметром 80 мм; 7 – железобетонная плита перекрытия; 8 – железобетонная плита днища; 9 – цементная стяжка

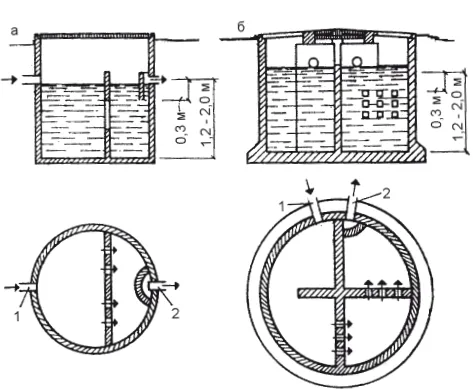

Пример многокамерного септика приведен на рис. 6 . Рис. 6. Схема многокамерного септика: а – двухкамерный; б – трехкамерный: 1 – поступление сточных вод; 2 – выпуск сточных вод

Септик может быть выложен из камня, красного кирпича, бетона или смонтирован из железобетонных колец. Основание септика изготавливают из монолитного бетона или железобетонной плиты, уложенной на слой утрамбованного щебня, перекрытие из деревянных щитов или железобетонных плит. Перекрытие должно допускать чистку септика от выпавшего в нем осадка. Для этого предусматривают его разборным и сверху, закрыв двумя-тремя съемными слоями рубероида или гидроизола, засыпают слоем грунта или шлака толщиной 0,2–0,5 м, либо предусматривают люк размером 0,65×0,65 м или круг-лый диаметром 0,7 м с двумя крышками: верхней основной и нижней утепляющей, причем пространство между крышками утепляют шлаком или керамзитом. Внутреннюю поверхность септика из кирпича и камня штукатурят цементным раствором. Шов между основанием и стенкой септика изнутри и снаружи закрывают приливом из цементного раствора.При строительстве септика в грунтах с высоким уровнем грунтовых вод стенки септика снаружи обмазывают горячим битумом. При засыпке у наружных стенок септика устраивают глиняный замок толщиной 30–40 см.Для дома, в котором проживает семья из четырех человек, достаточно однокамерного септика размером в плане 1×1,5 м и глубиной 1,5 м или круглого сечения диаметром 1 м и глубиной 2,2 м. При высоком уровне грунтовых вод целесообразно предусматривать строительство септиков из двух отделений, снижая глубину залегания каждого до 1,3 м.Впуск и выпуск сточной воды в септике предусматривают через тройники диаметром 100 мм, нижние концы которых примерно на 0,3 м погружают в сточную воду для задержания плавающих веществ, а верхние, расположенные выше уровня воды, открыты для прочистки. Лоток подводящей трубы располагают не менее чем на 100 мм выше уровня воды в септике, т. е. выше уровня лотка отводящей трубы.Для прочистки тройников над ними в перекрытии устанавливают отрезки трубы (например, асбестоцементные), выходящие на поверхность земли, с заглушкой. Одна из этих труб служит для вентиляции септика выведена на 0,7–1,0 м выше поверхности земли и снабжена сверху колпачком на подставках (флюгарка).В двухкамерном септике на глубине от дна, составляющей примерно 0,4 м от расчетного уровня, размещают перепускной патрубок диаметром 150 мм, а на 150 мм выше уровня воды – вентиляционный патрубок диаметром 150–200 мм.Органическая часть осадка, выпадающего в нижней части септика, постепенно разлагается микроорганизмами (поэтому при чистке и эксплуатации септика нельзя пользоваться хлорной известью) и примерно один раз в год (при подаче в септик «серых» сточных вод – один раз в 2–3 года) должна удаляться ассенизационной машиной или наружным фекальным насосом, для чего следует предусмотреть возможность подъезда к септику.При раздельном отведении «серых» сточных вод объем септика может быть уменьшен примерно вдвое. Септик должен размещаться от здания на расстоянии не менее 5 м, причем желательно (а при расстоянии 15 м – обязательно) устройство на выпуске перед септиком смотрового колодца из железобетонных колец диаметром 0,7 м или из других материалов размером 0,7×0,7 м. Смотровой колодец должен быть закрыт металлической крышкой и служить для прочистки трубопровода выпуска.

Дозирующая камера

Использование дозирующей камеры предусматривается для увеличения разового (секундного) расхода сточных осветленных вод, поступающих из септика в сооружения подземной фильтрации с оросительными трубами, что обеспечивает равномерную нагрузку по длине оросительной трубы. Установки дозирующей камеры перед фильтрующим колодцем не требуется.

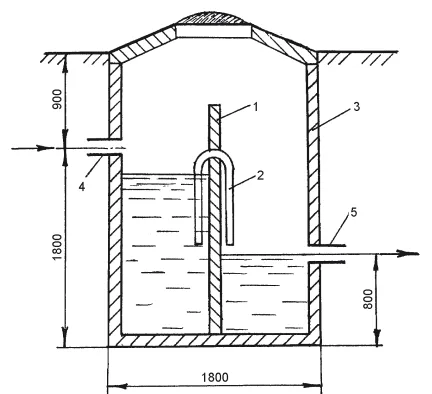

Рис. 7. Дозирующая камера:

1 – перегородка; 2 – сифон; 3 – железобетонная емкость; 4 – входной патрубок; 5 – выходной патрубок

Дозирующая камера представляет собой емкость, разделенную водонепроницаемой перегородкой, в которой закреплен сифон, периодически сбрасывающий залпами порции поступающей из септика осветленной воды ( рис. 7 ).

Фильтрующий колодец

Фильтрующий колодец ( рис. 8 ) применяют для очистки сточных вод от одного дома при благоприятных грунтовых условиях (песчаный или супесчаный грунт и низкий уровень грунтовых вод – не менее чем на 1 м ниже основания колодца).

Размеры в плане фильтрующего колодца при расходе сточных вод до 0,5 м3/сутки (2–3 человека) – в песчаных грунтах 1×1 м (или кольцо диаметром 1 м, в супесях 1,5×1,5 м (или диаметр – 1,5 м); при расходе сточных вод до 1,0 м3/сутки (4–5 человек) – в песчаных грунтах 1,5×1,5 м, в супесях 2×2 м. При поступлении на очистку только «серых» сточных вод площадь колодца можно уменьшить вдвое.

Фильтрующий колодец выкладывают из красного кирпича, бутового камня или монтируют из железобетонных колец.

На высоту до 1,0 м от дна в колодце устраивают донный фильтр из гравия, щебня, спекшегося шлака, осколков кирпича и т. д., причем крупность фракций от 10 до 70 мм. Снаружи стенки колодца обсыпают тем же материалом на высоту фильтра толщиной 400–500 мм. Стенки в районе фильтра делаются дырчатыми, для этого предусматривают послойную укладку в полкирпича (в шахматном порядке) или пропуск камней. В железобетонных кольцах следует просверлить отверстия диаметром 50–60 мм примерно через 100 мм по длине и высоте в шахматном порядке.

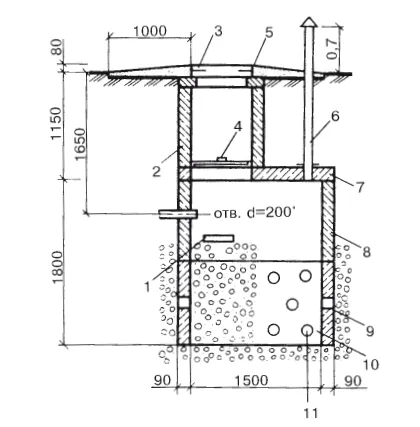

Рис. 8. Фильтрующий колодец из сборных железобетонных элементов:

1 – водоотбойная доска; 2 – железобетонное кольцо диаметром 700 мм; 3 – люк чугунный типа «Л» (или деревянная крышка); 4 – деревянная крышка; 5 – бетонное кольцо опорное; 6 – вентиляционный стояк; 7 – железобетонная плита перекрытия; 8 – железобетонное кольцо диаметром 1000 мм; 9 – железобетонное кольцо диаметром 1000 мм с отверстиями; 10 – засыпка (условно показана не полностью); 11 – отверстия диаметром 30 мм (80 шт.)

Из верхней надфильтровой части колодца следует предусмотреть вытяжку вентиляционной трубой с флюгаркой диаметром не менее 100 мм; высота отверстия трубы над поверхностью земли – 0,5–0,7 м. Колодец перекрывают железобетонной плитой с отверстием для установки чугунного или деревянного люка. При расчетной зимней температуре ниже 25 °C предусматривают утепляющую крышку.Очистка сточных вод в колодце осуществляется биопленкой, образованной на поверхности загрузки фильтра микроорганизмами, которые используют органические вещества, содержащиеся в сточной воде, для питания. Прошедшая очистку в колодце сточная вода просачивается в почву, где дополнительно еще очищается.Фильтрующие колодцы сооружают не ближе 10 м от жилых зданий и как можно дальше от источников подземных водозаборов.

Поля подземной фильтрации

Поля подземной фильтрации применяют, как и фильтрующие колодцы, в песчаных и супесчаных грунтах при низком уровне грунтовых вод.

Преимуществами полей подземной фильтрации перед фильтрующими колодцами являются простота и меньшая стоимость строительства, обеспечивание подпочвенного увлажнения приусадебного участка и огорода; недостатком – необходимость планировки участка с учетом прокладки оросительной сети – т. е. проведение большого объема ирригационных работ.

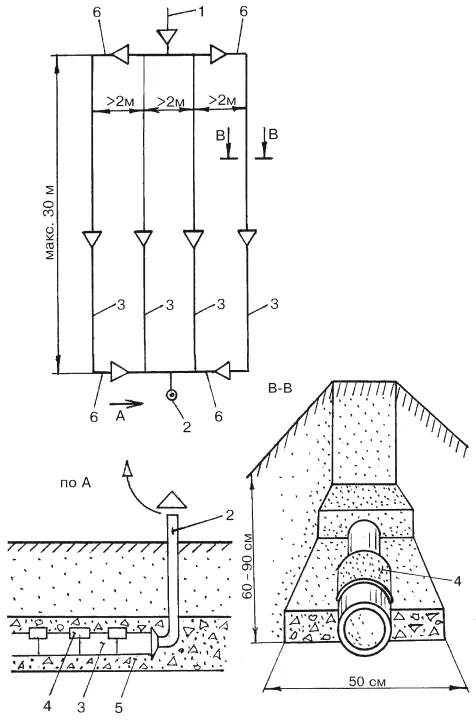

Рис. 9. Поле подземной фильтрации:

1 – труба из отстойника; 2 – вентиляция; 3 – оросительная труба; 4 – накладки из рубероида; 5 – щебень; 6 – распределительная труба

При устройстве полей подземной фильтрации осветленные в септике сточные воды, пройдя обеззараживающую камеру, по подающему трубопроводу попадают в распределительную трубу. Распределительный трубопровод укладывают из пластмассовых, асбестоцементных или керамических труб диаметром 150 мм, проложенных с уклоном 0,02. К распределительному трубопроводу подсоединяют с помощью тройников оросительные трубы. Оросительные трубы устраивают так же, как и распределительные, из пластмассовых, асбестоцементных или керамических труб диаметром 75–100 мм. Длина оросительной трубы должна быть не менее 20 м с уклоном 0,002. Оросительную трубу делают водопроницаемой, для чего в пластмассовых трубах сверлят отверстия в шахматном порядке диаметром 10 мм, направленные вниз с расстоянием между ними 50 мм. В асбестоцементных трубах делают пропилы шириной 10 мм, глубиной на 1/3 диаметра в нижней части трубы через 100–150 мм. Керамические трубы укладывают с зазором друг от друга в 15–20 мм, а сверху зазор прикрывают накладками из рубероида. Оросительные трубы заглубляют на 60–90 см от поверхности земли, при этом трубы укладывают в траншею, на дне которой под трубой устраивают выемку шириной 300 мм и глубиной 200 мм. Выемку, а также уложенную на нее трубу засыпают гравием, щебнем или шлаком размером фракций 15–25 мм. Концы оросительных труб соединяют распределительной трубой и на концах трубы устанавливают вентиляционные стояки диаметром 100–120 мм с флюгарками на конце высотой 0,5–0,7 м над поверхностью земли. Пример устройства поля подземной фильтрации приведен на рис. 9 .

Песчано-гравийные фильтры

Для очистки сточных вод на водопроницаемых или слабо фильтрующих грунтах применяются песчано-гравийные фильтры, включающие следующие основные элементы: оросительную сеть, фильтрующую загрузку (засыпку) и дренажную сеть.

Для устройства фильтра отрывают котлован, дно которого располагают примерно на 1,5 м ниже лотка отводящей трубы из септика или дозирующей камеры.

Дно котлована планируют с уклоном к центральной части, равным 0,03. На дно котлована укладывают слой гравия, щебня или доменного шлака крупностью фракций 15–30 мм; на который укладывают дренажную сеть, состоящую из центральной трубы-коллектора диаметром 120–150 мм и водосборных труб диаметром 100 мм (асбестоцементных с боковыми пропилами или пластмассовых с отверстиями по боковым поверхностям). Водосборные трубы подсоединяются к коллектору с помощью чугунных или пластмассовых канализационных тройников. Дренажную сеть засыпают щебнем, гравием или шлаком крупностью фракций 15–30 мм на высоту 50 мм над верхом труб, затем слоем из этих же материалов: крупностью фракций 5–15 мм высотой 100 мм, 2–5 мм высотой 100 мм и, наконец, слоем крупно– и среднезернистого песка высотой около 1 м. Далее все тщательно уплотняют и укладывают слой щебня, гравия или шлака крупностью фракций 15–30 мм; а сверху монтируют оросительную сеть, которая устроена аналогично дренажной. Оросительную сеть трубопроводов засыпают сверху (по 50 мм над верхом труб) той же засыпкой, затем накрывают слоем рубероида или гидроизола и засыпают мятой глиной, тщательно утрамбовывают глину, делая своеобразный глиняный замок. Сверху котлован засыпают грунтом.

Площадь фильтра определяется из расчета размещения оросительных труб расчетной длины при расстоянии между ними 0,5 м. Требуемую длину труб определяют при расчетной нагрузке 1 м трубы 100 л/сутки (при очистке «серых» стоков – 150 л/сутки). Например, при расходе до 1,0 м3/сутки (семья из 5–6 человек) длина оросительных труб должна составлять 10 м. При длине коллектора 2,5 м и ответвлений длиной 1 м достаточно пяти пар ответвлений. Размеры фильтра в плане составят 2,5×2 м.

От конца коллектора оросительной сети и начала коллектора дренажной сети выводят вентиляционные стояки с флюгаркой диаметром 100 мм.

Расстояние от лотка дренажных труб до уровня грунтовых вод должно быть не менее 1,0 м. При высоком уровне грунтовых вод фильтр можно располагать в подсыпке, предусмотрев при этом при необходимости подкачку сточных вод из дозирующей камеры. Фильтр, располагаемый в подсыпке, перекрывают слоем рулонного гидроизоляционного материала и засыпают сверху слоем шлака высотой 0,5–0,6 м и слоем растительного грунта высотой 0,2 м.

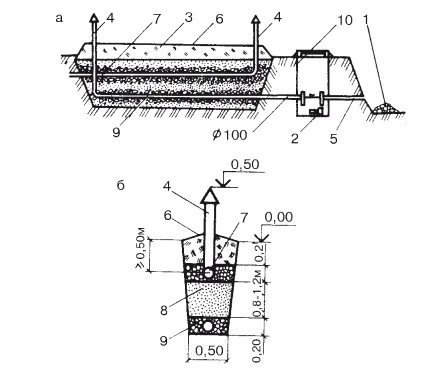

Рис. 10. Фильтрующая траншея с отводом очищенной воды в водоем-приемник:

а – продольный разрез; б – поперечный разрез: 1 – каменная наброска; 2 – хлор-патрон; 3 – насыпной грунт; 4 – вентиляционные стояки; 5 – водоотводящая труба; 6 – гидроизоляция (из рулонного материала); 7 – оросительная сеть; 8 – крупно-и среднезернистый песок; 9 – дренажная сеть; 10 – колодец для дезинфекции

Очищенная фильтром вода собирается в колодце, подключенном к концу коллектора дренажной системы. По требованию СЭС очищенная вода должна дезинфицироваться. Дезинфекция сточных вод осуществляется в этом коллекторном колодце с установкой в нем хлор-патрона. Один хлор-патрон, установленный в колодце с объемом воды около 1 м3 (диаметр колодца 0,5 м, высота слоя воды 0,5 м), обеспечивает дезинфекцию сточных вод в течение месяца. Необходимо учитывать, что постоянный сброс воды с высоким остаточным содержанием хлора в водоем может принести ему вред, отрицательно воздействуя на водную растительность, микроорганизмы и рыб. Поэтому по согласованию с органами санитарной инспекции хлорирование очищенных сточных вод может осуществляться только в условиях повышенной эпидемиологической опасности.Сброс очищенных и обеззараженных сточных вод из коллекторного колодца может осуществляться самотеком ( рис. 10 ) или принудительно с помощью специальных фекальных насосов.
