Открытая электропроводка одножильными проводами АПВ, ПВ, АПРИ, ПРИ

Одножильные изолированные провода разрешается прокладывать на роликах в сухих и влажных, отапливаемых и неотапливаемых помещениях, а также под навесами и в наружных электропроводках. Для каждой жилы следует устанавливать самостоятельный ряд роликов. Расстояние между рядами роликов – 35 мм, а между роликами вдоль трассы в соответствии с таблицей 1 .

Подготовленный провод привязывают к крайнему ролику, протягивают вдоль трассы, отмечают на нем места ответвлений. После этого провод снимают, присоединяют к нему ответвления, снова натягивают и окончательно привязывают к крайнему ролику с другой стороны. После этого провод подвязывают на промежуточных роликах. Технология подвязки провода изображена на рис. 4 .

Провода привязывают мягкой отожженной проволокой с антикоррозийным покрытием. Диаметр проволоки для вязки проводов сечением 2,5 мм2 – не менее 0,6 мм. В местах вязки под провод накладывают два-три слоя изоляционной ленты.

Провода к роликам можно закреплять медными жилами остающихся обрезков проводов. Для крепления к промежуточным роликам можно использовать кольца, нарезанные из поливинилхлоридной трубки диаметром 40 мм, толщиной стенки 1,5–2 мм.

Ответвления проводов выполняют только на роликах. Пересечение ответвляемого провода с основной линией защищается изоляционной трубкой, надеваемой на ответвляемый провод ( рис. 5 ).

Проходы через стены одножильными проводами выполняют так же, как и проводами ПРД, ПРВД. При этом каждую жилу прокладывают в отдельной трубе.

Места установки светильников, выключателей, штепсельных розеток размечают аналогично, как и при прокладке скрученными проводами.

Открытая электропроводка плоскими проводами АППВ, ППВ на роликах

Проводка плоскими проводами разрешается для существующих зданий, а также для вновь сооружаемых небольших жилых, дачных, садовых и коттеджных построек по неоштукатуренным деревянным стенам, потолкам и перегородкам на роликах и клицах.

Ролики и клицы укрепляют на поверхности шурупами по ранее описанной разметке.

Плоские провода крепят на роликах двумя способами:

1-й способ закрепления. После закрепления всех роликов провод разматывают из бухты, выпрямляют и отмеряют нужной длины. Затем делают продольный разрез по линии соприкосновения жил так, чтобы через получившееся отверстие могла пройти головка ролика. Провод надевают на головку крайнего ролика и закрепляют вязальной проволокой или тесьмой так же, как при монтаже электропроводок проводами ПРД, ПРВД. Далее провод натягивают до следующего промежуточного ролика; на проводе против ролика делают следующий продольный разрез по линии соприкосновения жил. Через получившееся отверстие пропускают головку ролика, далее таким же образом провод закрепляется на оставшихся роликах.

2-й способ закрепления плоского провода на роликах (аналогично закреплению провода на клицах) заключается в следующем:

• при установке ролика под шляпку шурупа подкладывают полоски листового металла шириной 15 мм и длиной 50–80 мм. Чаще всего применяют белую листовую жесть;

• после закрепления всего ряда роликов плоский провод кладут на шляпку шурупа с прокладкой из изоляционного материала шириной 17 мм;

• после укладки провода концы металлической и изоляционной пластины загибают замком (или закрепляют пряжкой). Провод натягивают до следующего ролика и закрепляют аналогичным образом ( рис. 7 а ). Прокладка плоских проводов марок АПН, АПР, АПВ, АПРВ на клицах. В этом случае плоский провод крепится к стене через клицу с помощью шурупа через отверстие в разделительной пленке между жилами. В этом случае необходимо под головку шурупа подкладывать электроизоляционную шайбу и при заворачивании шурупа проявлять осторожность и не повредить изоляцию провода ( рис. 7 б ).

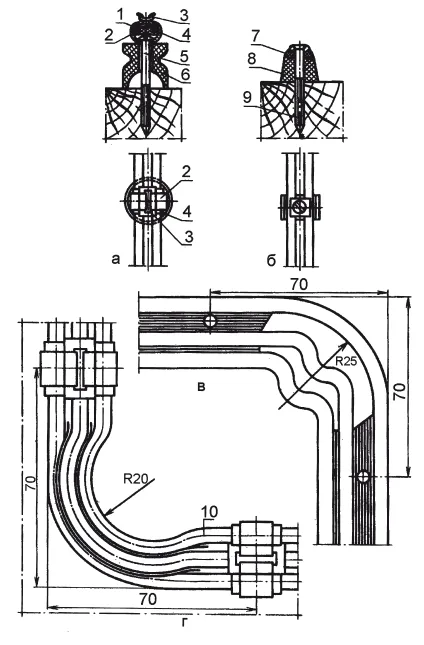

Рис. 7. Прокладка проводов на роликах, примеры изгиба проводов:

а – провод АППВ на роликах; б – провода АППВ, АПН, АПР, АПРВ по де ревянным основаниям на клицах; в – пример изгиба проводов марок АППВ и АППР; г – пример изгиба проводов марок АПВ, АПН и АПРВ на ребро: 1 – провод АППВ 2×6; 2 – полоска; 3 – пряжка; 4 – прокладка из элект рокартона; 5, 9 – шурупы; 6 – ролик РП-2,5; 7 – провод АПР; 8 – клица; 10 – провод АПН 3×4

При изгибах плоских двух– и трехжильных проводов на 90° разделительную пленку между жилами в месте изгиба вырезают, одну или две жилы отводят внутрь угла в виде полупетли ( рис. 7 в ). Двухжильный и трехжильный провод типа АПН при повороте трассы на 90° изгибают на ребро, предварительно разрезав разделительную пленку, при этом внутренняя жила в месте поворота частично накладывается на внешнюю ( рис. 7 г ). Одножильные провода марок АПН, АПВ и АПРВ изгибают радиусом 20 мм, когда площадь сечения до 10 мм2, и радиусом 35 мм, если площадь сечения от 16 до 35 мм2. Крепление плоских проводов к бетонным и кирпичным основаниям. Плоские провода имеют светостойкую изоляцию, поэтому их можно применять в открытых электропроводках непосредственно по стенам, перегородкам и потолкам из несгораемых материалов, при этом плоские провода прикрепляют к бетонным и кирпичным основаниям при помощи стальной полоски (ленты) шириной 20–40 мм и толщиной 3–4 мм, которую прибивают к стене дюбель-гвоздями вдоль всей трассы проводки ( рис. 8 ). Расстояние между соседними дюбель-гвоздями не более 1 м.Провода под полосками должны быть защищены прокладками из электроизоляционного картона, выступающими на 1,5–2 мм с обеих сторон металлической полоски.Рис. 8. Крепление проводов марок АПВ, АППВ, АПН, АПРВ к бетонным основаниям по пристреливаемой стальной полосе: а – крепление полосы дюбель-гвоздем; б – крепление провода: 1 – полоса; 2 – дюбель-гвоздь; 3 – прокладка из электрокартона; 4 – провод АПН 3×4; 5 – лента монтажная; 6 – монтажная кнопка

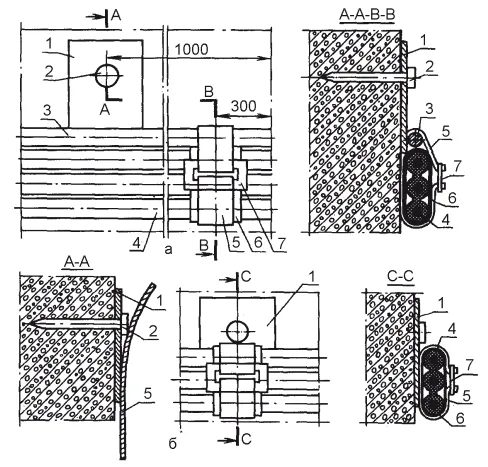

На рисунке 9 а показано крепление проводов марок АПВ, АППВ, АПН, АПРВ к бетонным и кирпичным основаниям по пристреливаемой проволоке, а на рисунке 9 б – при помощи пристреливаемых закрепов с полосками. Прокладка проводов по приклеенным элементам крепления. Пластмассовые или стальные детали крепления плоских проводов и кабелей марок АВРГ и АНРГ можно приклеивать к бетонным, железобетонным, керамзитобетонным, асбоцементным, кирпичным и керамическим основаниям, поверхность которых сухая, прочная, очищенная от пыли, грязи и копоти, при помощи специальных клеев, например, клей КНЭ-2/60 (кумаронатриевый электротехнический) или БМК-5К на основе акриловой смолы с наполнителем каолином.Запрещается приклеивать провода непосредственно к строительному основанию.Пластмассовые и металлические детали перед приклеиванием обезжиривают ацетоном или бензином. Качество и прочность приклеивания зависят от соблюдения технологии. Сначала необходимо зачистить основание металлической щеткой и нанести шпателем клей на строительное основание на площади, несколько превышающей размер приклеиваемой детали. Затем нанести клей на приклеиваемую деталь и прижать ее на 3–5 секунды к строительному основанию.Приступать к электромонтажным работам можно после полного высыхания клея (20–25 час.). Клей можно применять только при температуре в помещении более 5 °C и относительной влажности не более 70 %.Рис. 9. Крепление проводов марок АПВ, АППВ, АПН, АПРВ к бетонным и кирпичным основаниям: а – по пристреливаемой проволоке; б – по пристреливаемым закрепам с полосками: 1 – пластинка; 2 – дюбель-гвоздь; 3 – проволока; 4 – АПН 3×4; 5 – прокладка из электрокартона; 6 – стальная полоса; 7 – пряжка

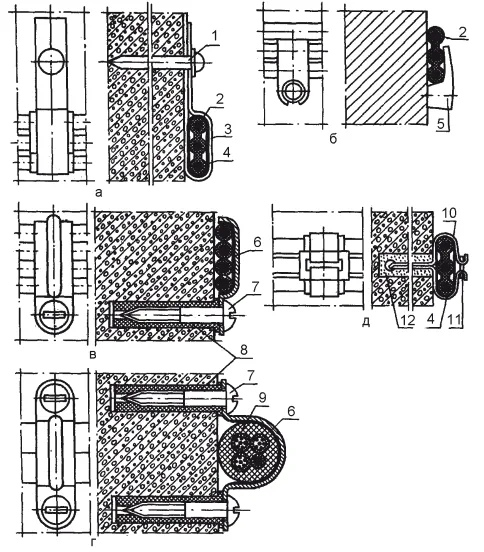

Выполняя монтажные работы с применением клея, необходимо соблюдать правила пожарной безопасности, принятые для легковоспламеняющихся жидкостей, избегать попадания клея на кожу рук, лицо и в глаза. На рис. 10 показаны некоторые другие способы крепления проводов и кабелей к бетонным, кирпичным и им подобным основаниям. Рис. 10. Крепление проводов марок АПВ, АППВ, АПН, АПРВ и кабелей АВРГ и АНРГ к бетонным и кирпичным основаниям: а – при помощи полоски, прибиваемой дюбелем-гвоздем (ручная забивка); б – при помощи пластмассовых скоб; в и г – при помощи скоб с одной и двумя лапками; д – при помощи полоски, вмазанной в основание: 1 – дюбель-гвоздь; 2 – провод АПН 3×4; 3, 10 – полоска; 4 – прокладка из электрокартона; 5 – пластмассовая скоба; 6 – скоба; 7 – шуруп; 8 – капроновый дюбель; 9 – кабель АВРГ (АНРГ) 3×10 + 1×6; 11 – пряжка; 12 – алебастр

Прокладка по деревянным конструкциям. Плоские защищенные провода АППР и кабели в оболочке из трудносгораемых и несгораемых материалов разрешается прокладывать по деревянным стенам, перегородкам, потолкам и другим сгораемым конструкциям с креплением скобами. Разрешается также прокладка по сгораемым конструкциям незащищенных проводов с поливинилхлоридной изоляцией с обязательной подкладкой под провода изолирующих несгораемых материалов, например, листового асбеста толщиной не менее 3 мм, выступающего с каждой стороны провода не менее чем на 10 мм.

Скрытая электропроводка плоскими многожильными проводами

Скрытая проводка внутри помещений выполняется в стальных водогазопроводных трубах (только во взрывоопасных зонах), тонкостенных и электросварных трубах (в пожароопасных помещениях), в гибких метал лорукавах, коробах, в пластмассовых (полиэтиленовых, полипропиленовых и винипластовых), а также в резинобитумных трубах.

Прокладка по несгораемым основаниям. В жилых зданиях допускается несменяемая скрытая прокладка проводов АППВ, АПН, АППВС непосредственно по панелям несгораемых конструкций – под штукатуркой, в бороздах стен, в швах между панелями перекрытий и т. п., а также непосредственно под слоем мокрой штукатурки в толще основания или в сплошном слое алебастрового намета ( рис. 11 а ).

Рис. 11. Скрытая прокладка проводов:

а – провода марок АППВС, АПН, АПВ по несгораемым основаниям под мокрой и сухой штукатуркой; б – тех же проводов по деревянным основаниям под сухой штукатуркой; в – по деревянным основаниям под мокрой штукатуркой: 1 – провод АППВС; 2 – алебастр; 3, 13 – мокрая штукатурка; 4 – гипсовый намет; 5 – гвоздь; 6 – алебастровая прокладка; 7 – полоска; 8 – сухая штукатурка; 9 – провод АПН или АПВ; 10 – рейка; 11 – дрань штукатурная; 12 – контур мокрой штукатурки

По деревянным основаниям, покрываемым сухой штукатуркой, провода заделывают сплошным слоем алебастрового намета или между двумя слоями листового алебастра ( рис. 11 б ). По деревянным стенам и перегородкам, покрываемым мокрой штукатуркой, – под слоем штукатурки с подкладкой под провода листового асбеста толщиной не менее 3 мм или по намету штукатурки толщиной не менее 5 мм. Асбест или намет штукатурки укладывают поверх дранки или дранку вырезают по ширине асбестовой прокладки. Ширина асбестовой прокладки должна быть такой, чтобы асбест выступал не менее чем на 10 мм с каждой стороны провода.По деревянным стенам и перегородкам, покрываемым слоем сухой гипсовой штукатурки, – в зазоре между стеной и штукатуркой в сплошном слое алебастрового намета или между двумя слоями листового асбеста толщиной 3 мм. При этом слой алебастрового намета или асбеста с каждой стороны провода должен быть не менее 10 мм.

Технология прокладки плоских проводов скрытой проводки

При монтаже проводок плоскими проводами при скрытой электропроводке выполняют ряд операций:

• правка провода из бухты;

• разметка трасс;

• прокладка провода;

• крепление провода;

• изгибание и пересечение провода;

• проходы через стены и перекрытия.

Для правки плоских проводов один конец провода неподвижно закрепляется в тисках, после чего провод протягивают через суконку или рукавицу. При плавке однопроволочных проводов с ПВХ-изоляцией (ПВ, АПВ и др.) протягивать провода с большим усилием не рекомендуется, так как можно сдвинуть изоляцию.

Прокладку проводов выполняют участками: квартирный щиток – ответвительная коробка – штепсельная розетка; ответвительная коробка – выключатель; ответвительная коробка – светильник и т. п.

Провода соединяют между собой только в ответвительных коробках. Соединение проводов между собой вне коробок не разрешается. Провод нарезают на куски, равные длине отдельных участков. Провод укладывают с легким нажатием по всей длине прямого участка от коробки до поворота трассы и закрепляют алебастровым раствором.

При повороте провода разделительное основание вырезают для придания проводу возможности осуществить поворот в плоскости.

После укладки провода на повороте он закрепляется алебастровым раствором. Аналогично выполняется монтаж провода на всей оставшейся трассе до следующей коробки.

Обеспечение возможности соединения проводов. При монтаже проводки должна быть обеспечена возможность свободного выполнения соединений проводов в ответвительных коробках, коробках для выключателей и штепсельных розеток. Такая необходимость может возникнуть в период эксплуатации для ремонта или замены выключателей, штепсельных розеток, светильников. Поэтому концы провода с раздельными жилами вводят в коробки с запасом 50–70 мм. После этого провод у коробки закрепляют.

Для присоединения к светильникам, штепсельным розеткам, выключателям открытой установки скрыто проложенных проводов на места выхода их из стен, перегородок и перекрытий надевают изоляционные трубки, фарфоровые или пластмассовые втулки или воронки для того, чтобы исключить излом проводов из-за их многократного изгибания.

Проходы через стены плоских проводов при скрытой проводке выполняются также в изоляционных трубах, при этом установки фарфоровых втулок и воронок не требуется.
