Валентина Ивановна Назарова Монтаж и эксплуатация электропроводки: выключатели, розетки, щитки, светильники

Электромонтажные работы по прокладке проводки

Прежде чем приобретать электротехнические материалы и устройства и приступать к электромонтажным работам, владельцу садового домика или коттеджа необходимо решить ряд подготовительных вопросов:

• составить принципиальную схему электропроводки, привязав ее к планировочному чертежу садового домика или коттеджа;

• определить вид проводки (открытая, скрытая) и способ прокладки проводов и кабелей в зависимости от условий окружающей среды и помещений по степени относительной влажности. В районах с повышенной влажностью значительно увеличиваются требования как к материалам, так и к качеству электромонтажных работ;

• определить степень возгораемости строительных материалов;

• продумать вид освещения в зависимости от назначения помещения, норм освещенности, выбрать тип и исполнение светильников: потолочные или настенные, с лампами накаливания или люминесцентными лампами;

• определить количество и размещение штепсельных розеток, выключателей, соединительных коробок, трассы прокладки проводов и кабелей;

• определить потребляемую мощность электропотребителей, соответственно выбрать тип счетчика и вид защиты;

• определить сечение проводов и кабелей.

Внутренние электропроводки

Выполнение внутренних электропроводок состоит из следующих операций:

• разметочные работы;

• выполнение проходов и пересечений;

• монтаж электропроводок;

• монтаж выключателей, штепсельных розеток, светильников;

• монтаж квартирных щитков;

• проверка электропроводки.

Разметку выполняют до начала отделочных работ в помещениях садового домика или коттеджа. При разметке учитывают удобство пользования и обслуживания проводки в эксплуатации, а также соблюдение правил электро– и пожарной безопасности.

Трассы проводов при скрытой прокладке должны без труда определяться при эксплуатации проводок.

Чтобы исключить вероятность случайного повреждения проводки при последующей установке настенных картин, часов, ковров и т. д., трассу скрытой проводки выбирают, исходя из следующего:

• горизонтальную прокладку по стенам осуществляют параллельно линиям пересечения стен с потолком на расстоянии 10–20 см от потолка. Магистрали штепсельных розеток прокладывают по горизонтальной линии, соединяющей штепсельные розетки;

• спуски и подъемы к выключателям, штепсельным розеткам и светильникам выполняют вертикально на расстоянии 10 см параллельно линиям дверных и оконных проемов или углов помещения;

• скрытую проводку по перекрытиям (в штукатурке, в щелях и пустотах железобетонных плит) выполняют по кратчайшему расстоянию между наиболее удобным местом перехода на потолок от ответвительной коробки к светильнику;

• разметку трасс скрытых проводок, углубленных в борозды стен и потолков, можно проводить по кратчайшему направлению от вводов к электропотребителям;

• провода и кабели прокладывают в местах, где исключена возможность их механического повреждения, в иных случаях они должны быть защищены.

Выключатели освещения или шнурок при предпотолочных выключателях устанавливают:

• в доступных местах на стене у дверей, со стороны дверной ручки, чтобы они не закрывались дверью при ее открывании;

• для туалетов, ванн и других помещений с сырыми и особо сырыми условиями – в смежных помещениях с лучшими условиями среды;

• в кладовых, подвальных помещениях, на чердаке и в других запираемых помещениях – перед входом в эти помещения;

• на высоте 1,5–1,8 м от пола помещения.

Штепсельные розетки намечают к установке в местах, удобных для пользования, в зависимости от назначения помещения и оформления интерьера. Они должны находиться на расстоянии не менее 0,5 м от заземленных металлических конструкций (трубопроводы отопления, водопровода, газопровода и т. п.); для кухонь это расстояние не нормируется.

Требования к установке штепсельных розеток:

• высота установки розеток в комнатах и кухнях от пола не нормируется;

• розетки надплинтусного типа устанавливают на высоте 0,3 м от пола;

• штепсельные розетки устанавливают на ток 6 А из расчета: в жилых комнатах – одна розетка на 10 м2 площади комнаты, в кухнях – две розетки независимо от площади;

Во влажных, сырых и особо сырых помещениях (кухни, ванные комнаты, туалеты и т. д.) следует:

• уменьшать длину прокладки проводов и кабелей с наибольшим удалением от труб водопровода и канализации;

• выключатели размещают вне этих помещений, а светильники – на стене, смежной с коридором;

• установка штепсельных розеток в ванных комнатах, душевых и туалетах не допускается;

• в этих помещениях применяют, как правило, скрытую электопроводку; провода прокладывают в поливинилхлоридных или других изоляционных трубах;

• допускается открытая электропроводка защищенными проводами и кабелями;

• прокладка проводов в стальных трубах запрещается.

Электромонтажные работы начинают с разметки мест установки соединительных и ответвительных коробок, квартирного щитка, штепсельных розеток, выключателей, светильников, так как их местоположение определяет начало, направление и концы трасс.

Разметка линий прокладки проводов. После того как закончена разметка мест установки квартирного счетчика, выключателей, розеток, мест крепления светильников, размечают линии прокладки проводов. Линии отбивают, как правило, с помощью шнура. Шнур натирают красящим материалом (мелом, углем и т. д.). При разметке шнур натягивают в нужном направлении, оттягивают и затем резко отпускают, отбивая таким образом на стене или потолке ясную видимую линию, показывающую направление трассы проводки.

Места установки крепежных деталей (ролики, изоляторы, скобы, закрепы и т. п.) отмечают короткими линиями, проводимыми поперек отбитой шнуром линии.

Места установки опорных конструкций и крепежных деталей определяют в следующей последовательности:

• сначала у соединительных и ответвительных коробок, на поворотах, у переходов через стены и перекрытия, а затем размечают точки промежуточных креплений;

• места установки крепежных деталей располагают вдоль трассы симметрично на одинаковом расстоянии друг от друга, не превышающем максимально допустимые СНиП;

• места крепления проводов при вводе их в коробку или при проходе через стену располагают на расстоянии 5–7 см, а на изгибах и поворотах на расстоянии 1,0–1,5 см от начала изгиба;

• на прямолинейных участках размеры между поддерживающими опорами выбираются в соответствии с рекомендациями табл. 1 .

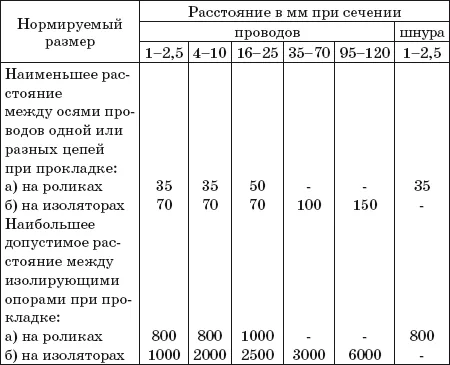

Таблица 1 Нормативные размеры при прокладке проводов на изолирующих опорах

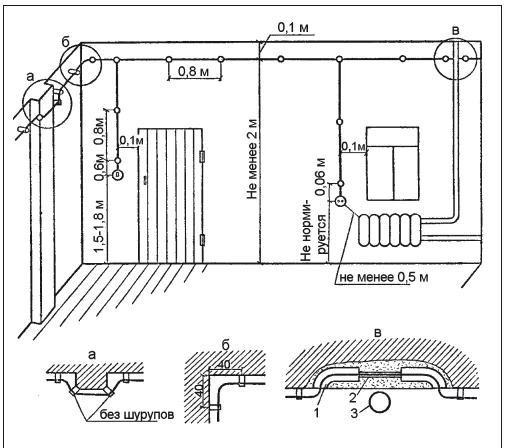

На рис. 1 приведен пример разметочных расстояний электропроводки на роликах. При разметке пользуются измерительными линейками, отвесами, складными метрами и рулетками, разметочным шестом, разметочными циркулями, уровнями и другими специальными инструментами и приспособлениями. Кроме этого при выполнении разметки необходимо иметь лестницу-стремянку и разметочные шаблоны для нанесения отметок отверстий под крепления подрозетников, штепсельных розеток и выключателей.Рис. 1. Разметочные расстояния электропроводки на роликах: а – для прокладки трасс; б – для установки выключателей; в – для обхода препятствий: 1 – воронка; 2 – резиновая полутвердая трубка; 3 – труба отопления

Открытые проводки с применением роликов и изоляторов

Открытые проводки с применением роликов и изоляторов все еще находят широкое применение в дачном строительстве. В табл. 2 даны рекомендации по выбору установочных материалов при монтаже открытой проводки с применением изолированных проводов.

При установке роликов по деревянным стенам их закрепляют шурупами с полукруглой головкой. Если ролики располагают в ряд на оштукатуренных стенах и потолках, то под них подкладывают стальную полоску – планку, предохраняющую штукатурку от разрушения.

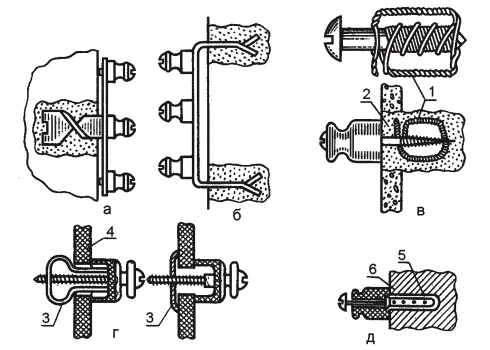

Рис. 2. Крепление роликов:

а – закрепом; б – скобой; в – проволочной спиралью; г – на сухой штукатурке; д – при помощи дюбеля или полихлорвиниловой трубки на кирпичной стене: 1 – спираль; 2 – алебастровый раствор; 3 – закреп из стали толщиной 0,5 мм; 4 – сухая штукатурка; 5 – дюбель или полихлорвиниловая трубка; 6 – кирпичная стена

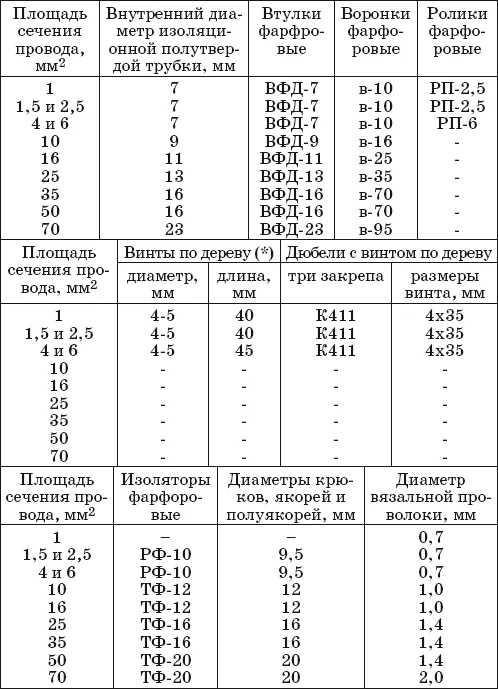

Таблица 2 Установочные материалы к изолированным проводам марок ПР, ПВ, АПР, АПН, АПВ

(*) Длина винтов соответствует той длине, при которой ролики крепят к неоштукатуренному дереву. Для прикрепления к оштукатуренному дереву длину винтов увеличивают на толщину слоя штукатурки – 20–30 мм.

На кирпичных и бетонных стенах ролики укрепляют на закрепах или скобах ( рис. 2 а, б ) винтами или болтами. Скобы и закрепы вмазывают в отверстия, выбитые в стене, алебастровым или цементным раствором. Ролики могут быть также установлены при помощи проволочной спирали. Спираль выполняют из оцинкованной вязальной проволоки диаметром 0,5–0,8 мм. Отверстие для спирали, пробитое в стене шлямбуром или рассверленное с помощью победитового сверла, заполняют алебастровым раствором и вводят в него шуруп со спиралью. По мере схватывания раствора шуруп выворачивают, а затем на это место устанавливают ролик. Такой способ рекомендуется для проводов с площадью поперечного сечения до 2,5 мм2.Существует ряд других способов крепления роликов на кирпичных и бетонных основаниях. В настоящее время наиболее удобным и надежным является способ закрепления роликов с помощью самозапирающихся распорных металлических, капроновых и полиэтиленовых дюбелей ( рис. 2 д ). Капроновые, полиэтиленовые дюбеля выпускаются под шурупы диаметром 3,5 и 5 мм. Дюбеля имеют цилиндрическую форму с наружными кольцевыми ребрами и продольные разрезы. Ребра обеспечивают надежное закрепление дюбеля в отверстие при ввинчивании в него шурупа. Диаметр отверстия не должен превышать диаметр дюбеля более чем на 1,0–1,5 мм. Глубина отверстия должна быть такой, чтобы дюбель находился в кирпиче или бетоне, а не только в штукатурке.Для крепления роликов к сухой штукатурке применяют специальные закрепы ( рис. 2 г ). При монтаже в поверхности проделывают отверстие, в которое вставляют закреп. Закреп заводят за противоположную от ролика поверхность штукатурки, после чего в него вворачивают шуруп с роликом.Рис. 3. Крепежные детали для изоляторов: а – крюк с хвостовиком для ввертывания в дерево (вверху) и для заделки в бетонных и кирпичных стенах; б – якорь; в – полуякорь

Изоляторы устанавливают на крюках, якорях, полуякорях, штырях, а при большом их числе – на скобах, которые укрепляют в гнездах, в стенах или на потолке алебастровым раствором (в кирпичных кладках) или цементным раствором (в бетонных стенах). Для уплотнения изолятора на крюке или якоре на стержень с заусенцами наматывают паклю, а затем навинчивают изолятор. На рис. 3 . приведены крепежные детали для изоляторов. Крюки и кронштейны с изоляторами закрепляют только в основном материале стен, а рамки для проводов сечением до 4 мм2 включительно крепят на штукатурке или обшивке деревянных зданий.

Открытая электропроводка скрученными одножильными проводами ПРД, ПРВД

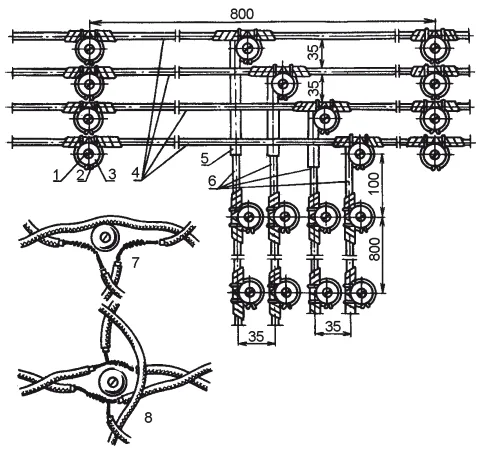

Прокладку и крепление провода проводят после установки роликов. Провод к месту монтажа доставляют в бухтах. Его аккуратно разматывают, отмеривают по разметке. Провод выпрямляют, пропуская его через тряпку, пропитанную парафином. Два мерных куска провода привязывают на крайнем ролике и свивают между собой с шагом повива 5–7 см. Дойдя до первого промежуточного ролика, провода пропускают по шейке ролика, и закрепляют их в соответствии с рекомендациями на рис. 4 . Аналогично закрепляются провода на остальных промежуточных и крайнем роликах. Ответвление на скрученной проводке к выключателю и светильнику выполняется в соответствии с рис. 5 . Устройство проходов и обходов показано на рис. 6 .

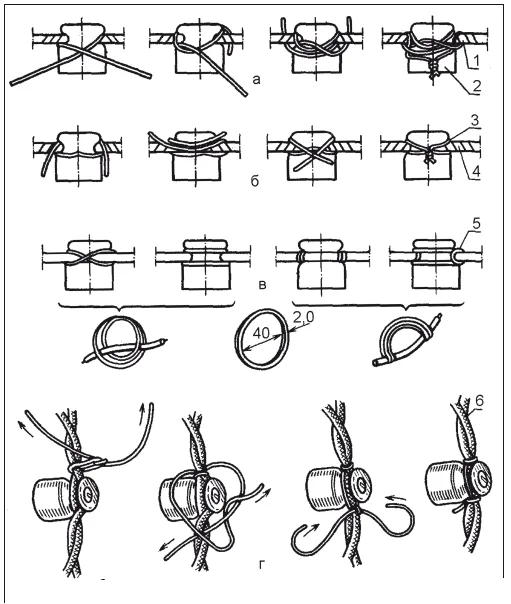

Рис. 4. Способы привязки проводов к роликам:

а – крестом с хомутом; б – крестом; в – полихлорвиниловыми кольцами; г – вязкой: 1 – провод АПР1×6; 2 – ролик РП-6; 3 – вязальная проволока; 4 – изоляционная лента; 5 – полихлорвиниловое кольцо; 6 – провод ПРВД

Проходы через стены и междуэтажные перекрытия выполняют в изоляционных трубках. На выходе на трубки надевают фарфоровые воронки (в сырых помещениях) или втулки (в сухих помещениях). В стену их вмазывают алебастровым раствором. Каждый провод при этом заключают в отдельную изоляционную трубку. Двойной провод в проходе через стену разрешается прокладывать в одной трубке (в сухих помещениях). В бороздах провода прокладывают при обходах препятствий. При проходе через стену отверстие воронки обращают вниз. Если провода проходят в сырое помещение с иной температурой, влажностью и т. п., воронки заливают с обеих сторон герметизирующей массой (битумной массой). Открытые проходы через внутренние стены нормальных невзрыво– и непожароопасных помещений можно не уплотнять. Рис. 5. Ответвление проводов при прокладке на роликах проводов АПР и ПРВД: 1 – шуруп; 2 – проволока вязальная; 3 – ролик РП-6; 4 – провод АПР1×6; 5 – изоляционная трубка; 6 – провод АПР1×4; 7 – к выключателю; 8 – к выключателю и лампе

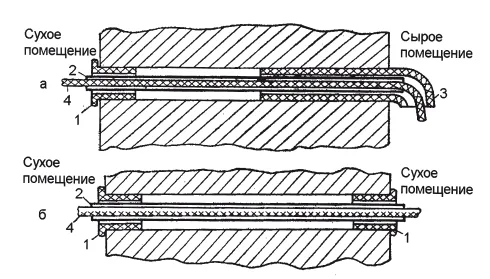

Рис. 6. Проход проводов через стену: а – из сырого в сухое помещение; б – из сухого помещения в сухое: 1 – втулка; 2 – изоляционная трубка; 3 – воронка; 4 – провод
