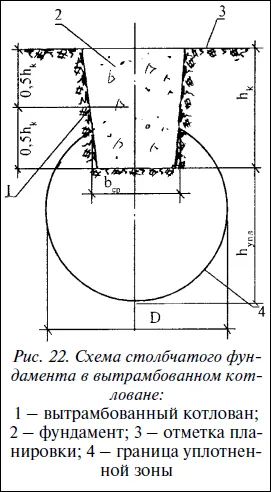

Особенность метода возведения столбчатых фундаментов в вытрамбованных котлованах ( рис. 22 ) состоит в том, что котлованы под отдельные фундаменты не отрываются, а вытрамбовываются на необходимую глубину трамбовкой весом 1,7–7,0 т, падающей с высоты 6,0–8,0 м по направляющей штанге. После этого в вытрамбованный котлован заливается монолитный бетон (без опалубки) или устанавливается сборный фундамент, имеющий форму и размеры котлована.

Вытрамбовывание котлованов выполняется тяжелыми трамбовками, с помощью которых образуется котлован заданной формы и глубины, с уплотненным грунтом под котлованом и его наклонными стенками. Фундаменты в вытрамбованных котлованах применяются на площадках с I типом грунтовых условий по просадочности при: • наличии рядом с площадкой строительства существующих зданий, сооружений и инженерных коммуникаций на расстоянии не менее 10,0–15,0 м;• малоэтажном (до двух этажей) строительстве;• степени влажности грунта G ≤ 0,7 и плотности скелета грунта γск < 1,6 тс/м3.Отметки планировки котлованов под здания и сооружения для вытрамбовывания отдельных котлованов под столбчатые фундаменты принимаются исходя из необходимости срезки насыпного и растительного слоя грунта, содержащего органических включений более 5 %.Столбчатые фундаменты в вытрамбованных котлованах выполняются, как правило, монолитными.Размеры и глубина вытрамбованных котлованов назначаются в соответствии с размерами и глубиной заложения фундаментов, определяемых расчетом.hk – глубина котлована;bср – среднее значение ширины котлована;hупл – 1,5bср,где hупл – толщина уплотненной зоны в основании фундамента в вытрамбованном котловане;D = 2bср,где D – ширина уплотненной зоны.Минимальное расстояние в осях между вытрамбованными котлованами должна быть не менее 2bср.
