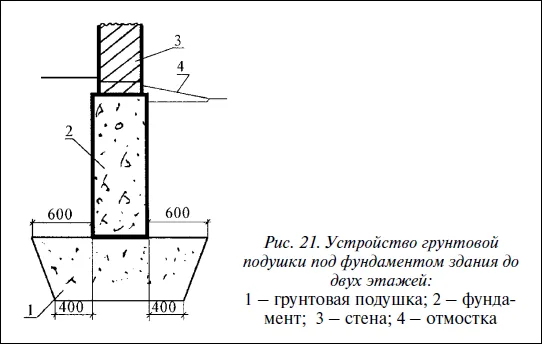

Устройство грунтовых подушек ( рис. 21 ) под фундаментами состоит в замене просадочного грунта в пределах всей или части деформируемой зоны уплотненным местным глинистым грунтом.

Грунтовые подушки применяются, как правило, в тех случаях, когда не может быть применено уплотнение тяжелыми трамбовками, а именно: • при степени влажности просадочных грунтов в основании фундаментов G > 0,7;• необходимости получения в основании фундаментов уплотненного слоя толщиной более 3,03,5 м;• отсутствии механизмов для уплотнения тяжелыми трамбовками;• наличии рядом с площадкой строительства существующих зданий, сооружений и инженерных коммуникаций на расстоянии не менее 10,0–15,0 м.• необходимая толщина грунтовой подушки определяется, как правило, из условия полного устранения просадочных свойств грунтов в пределах деформируемой зоны.Для малоэтажных зданий (до двух этажей) грунтовую подушку можно принимать, как правило, толщиной 50 см.Размеры грунтовых подушек под фундаментами зависят от размеров фундаментов, их конфигурации и т. д.Ширина грунтовых подушек поверху в этих случаях должна быть не менее чем на 0,6 м больше ширины фундамента, а понизу не менее чем на 0,4 м.При необходимости создания сплошного маловодопроницаемого экрана грунтовые подушки устраиваются в пределах всего здания или сооружения. Размеры грунтовых подушек в этом случае назначаются исходя из условия отвода аварийных вод за пределы деформируемой зоны в основании фундаментов и должны выступать в стороны от наружной грани фундаментов на ширину не менее 1,0 м.Выбор грунта для устройства грунтовых подушек производится в основном в зависимости от местных грунтовых условий и целевого назначения применения подушек.При возведении грунтовых подушек с целью создания сплошного маловодопроницаемого экрана необходимо применять лессовидные глины и суглинки, так как в этом случае достигается наибольшая их водонепроницаемость.Дренирующие материалы (песок, шлак и др.) для устройства грунтовых подушек допускается применять только на площадках с I типом грунтовых условий по просадочности.Грунтовые подушки должны устраиваться из однородных грунтов оптимальной влажности. Уплотнение грунта в грунтовых подушках производится трамбованием или укаткой.При устройстве грунтовых подушек с целью ликвидации просадочных свойств основания под фундаментами плотность грунта (объемный вес скелета) должна быть не менее 1,6 тс/м3 и не менее величины, при которой просадка грунта исключается, а при устройстве подушек с целью создания сплошного водонепроницаемого экрана – не менее 1,7 тс/м3.
