Соедините две деревянные дощечки а и b размерами 8×5 см под прямым углом (рис. 41). В вертикальной дощечке прорежьте два прямоугольных отверстия с, c, шириной в 1 и высотой 0,5 см, и вставьте плотно в них две угольные пластинки. На концах пластинок высверлите ямки, снизу на верхней и сверху на нижней. В этих ямках довольно плотно укрепите вертикально третий уголек, имеющий вид цилиндрической палочки диаметром около 5 мм, с остро зачиненными концами d е так, чтобы при малейшем толчке, испытываемом прибором, стерженек легко перемещался. Противоположные концы горизонтальных углей соедините с разноименными полюсами батарей из двух элементов Лекланше – один непосредственно, а другой через нижеописанный телефон.

Проводом вам послужит медная, изолированная шелком проволока, диаметром около 0,3 мм. Она, как видно из рисунка, обматывается на середине своей длины в несколько слоев f вокруг длинного (сантиметров десяти) гвоздя g из мягкого железа под его шляпкой.

Когда это будет сделано, кружок пергамента слегка увлажняют, растягивают и плотно зажимают между двумя деревянными плоскими кольцами h и i диаметром в 6 см, свинчивая их друг с другом. Впрочем, раньше чем их свинтить, следует ввести между ними концы полосок белой жести k k шириной около 5 мм, а длиной около 12 см. После того как пергамент просохнет и туго натянут, снизу в центре к нему сургучом приклеивают кружочек l из мягкого железа (из черной жести); жестяные полоски k k изгибают согласно рисунку и припаивают тинолем нижние их концы к середине гвоздя так, чтобы железка l отстояла от шляпки гвоздя на 0,5 мм.

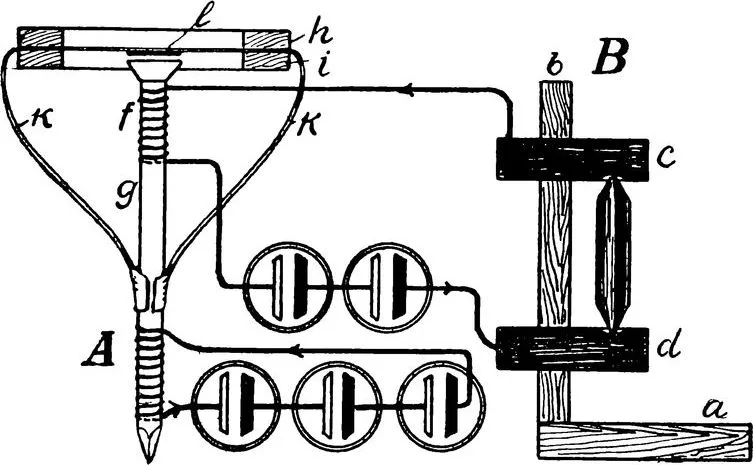

Рис. 41.

Нижняя часть гвоздя в два ряда обматывается обыкновенной звонковой проволокой, соединенной с полюсами батареи из трех элементов Лекланше.

Наш телефонный аппарат готов. Говорить-то при его посредстве нельзя, микрофон для передачи речи слишком груб, а самый телефон недостаточно чувствителен, но передать звуки на расстояние можно. Если провода, соединяющие телефон с микрофоном, достаточно длинны, то можно унести микрофон и батарею в другую комнату или даже за несколько комнат и попросить вашего помощника царапать пальцем по дощечке b микрофона или положить на нее карманные часы. Приложив к уху кольцо i телефона, вы отчетливо услышите самое слабое царапанье пальцем по дощечке микрофона и громкое тиканье часов, удаленных от вас за несколько комнат.

На таком расстоянии непосредственно эти слабые звуки не слышны. Они, собственно говоря, не слышны и по телефону; в телефоне, как я сказал, слышны звуки, воспроизводимые в нем током, совершенно подобно звукам, действовавшим на микрофон. Дрожание дощечки b передается угольному стерженьку cd, он колеблется, то плотнее, то легче опираясь на угольные пластинки, соединенные с проводами батареи е, и тем меняя сопротивление цепи и, следовательно, силу тока в обмотке f. Ток батареи, проходя по обмотке, возбуждает в железном гвозде магнетизм, а меняющийся ток обмотки f то усиливает этот магнетизм, то ослабляет, отчего железная наклейка пергаментной диафрагмы то приближается к шляпке гвоздя, то удаляется, причем диафрагма колеблется и звучит.
