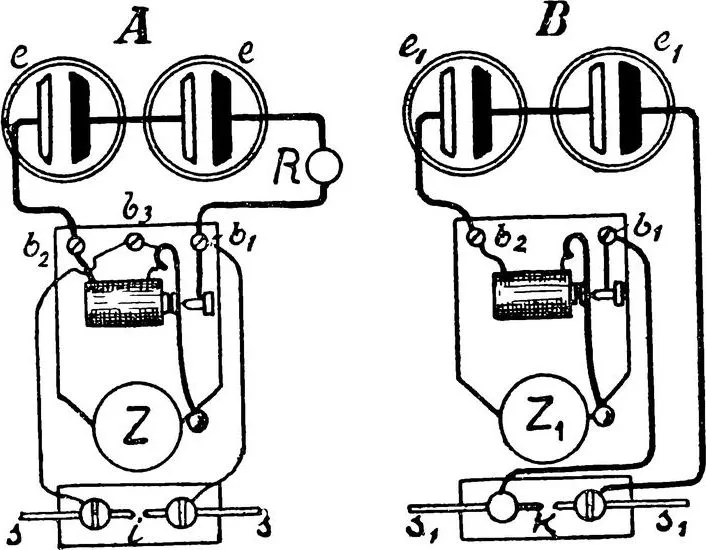

Звонок Z, который предназначен служить станцией отправления (рис. 38, А), обычным путем включается в батарею из двух последовательно соединенных элементов Лекланше (или сухих) ее; в цепь еще включают R. Предварительно на доске звонка между клеммой b₁, соединяющей кнопку со штифтом прерывателя и клеммой b₂, которая соединяет кнопку с обмоткой электромагнита, укрепляется третья клемма b₃, соединяемая тонкой медной проволокой с другим концом обмотки, т. е. пружиной молоточка. Такой клеммой может с успехом служить обыкновенный латунный винт.

От этой третьей клеммы и от первой выводится наружу, из-под коробки, прикрывающей механизм звонка (на рисунке для ясности коробки с обоих звонков сняты), медная проволочка около дюйма длиной. На отдельной дощечке размером 1"×½" ввинчиваются два латунных винтика, просверленных под самыми головками. Ввинчивать их надо так, чтобы просверленные каналы стали горизонтально и служили продолжением один другому. В эти каналы просовываются обломки тонкой стальной вязальной спицы или дамской шляпной булавки. Обращенные друг к другу концы спиц SS сближают почти до соприкосновения. Винты со спицами соединяются с проволочками, отходящими от звонка.

Если нажать кнопку R, замыкая постоянный ток батареи, то он в проводнике b₁ b₂ будет благодаря действию звонкового прерывателя прерывистым, если острия спиц S и S достаточно сближены; между ними будут проскакивать крохотные электрические искры, дающие начало электрическим волнам, распространяющимся от выдвинутых за винты концов спиц (концы выдвигаются приблизительно на 1"), как от антенн[45] станции отправления беспроволочного телеграфа.

Приемная станция из обыкновенного звонка устраивается несколько иначе (рис. 38).

Кнопка в цепь постоянного тока от двух последовательно соединенных элементов e₁ е₂ не вводится. Вместо того проволока, соединенная с одним из полюсов батареи, отводится под зажим одной из спиц, тогда как зажим другой спицы соединяют с клеммой b₁ звонка, т. е. со штифтом его прерывателя. Второй полюс звонковой батареи, как показано на чертеже, соединен обычным образом с обмоткой электромагнита звонка при помощи клеммы b₂. Спицы S₁ и S₁ на концах, обращенных друг к другу, намагничивают предварительно и направляют друг к другу противоположными полюсами. Расстояние между ними берется около ½ мм.

Рис. 38.

Когда установка окончена и звонок Z₁ поставлен против звонка Z на расстоянии 3–4", к концам спиц S₁ и S₁ в промежуток между ними подносят на бумажке кучку очень мелких железных опилок. Опилки предварительно обезжириваются промывкой в эфире. Часть их пристает к полюсам, образуя магнитный мостик К. Этот-то мостик и служит кохэрером[46] приемной станции. Он не проводит тока от батареи, но стоит нажать кнопку R станции отправления, и под влиянием достигших до него волн искрового разрядника i мостик начинает проводить ток, так что экспериментатор одновременно со звонком первого звонка слышит и звон второго.

Не думаю, чтобы подобный прибор мог иметь какое-нибудь практическое значение, например служить в домашнем быту для беспроволочной сигнализации от звонка в передней к звонку в кухню, но педагогическое значение его весьма велико.

Можно перегородить звонки друг от друга листом картона, и тем не менее при нажатии на кнопку станции отправления звонит и звонок приемной станции. Разрушать проводимость приходится примитивным способом, стряхивая кучку опилок пальцем и потом вновь поднося к концам спиц бумажку с опилками.

Думаю, что каждый любитель, который затратит несколько минут на обращение своих звонков в беспроволочный телеграф, останется доволен произведенным опытом.
