Как это ни странно, но до сих пор батарея, обслуживающая электрические звонки, все еще прячется где-то в закоулках домов, освещаемых электрическим светом.

Электрик-любитель, всесторонне электрифицирующий свое помещение, должен изгнать этот архаический пережиток из своего жилища и, если у него есть высоковольтный ток, питать им и все свои установки слабого тока, в том числе и звонка, от общей сети.

«Но ведь такое «питание» убьет их на месте, – скажете вы. – Ток высокого напряжения расплавит провода звонковой установки и сожжет обмотку звонкового электромагнита».

Конечно, если вы не примете надлежащих мер предосторожности.

Для приведения в действие комнатных электрических звонков и других сигнальных приборов, описанных в моей «Занимательной электротехнике», надо не прямо соединять их с проводами высоковольтного тока, а через трансформатор или девизор, уменьшающий вольтаж до величины, безопасной для установок слабого тока.

Звонковые трансформаторы, как и сами звонки, берут покупные. Основаны они на том же принципе, как и спирали Румкорфа, и пригодны только тогда, когда ваши лампочки питаются переменным током.

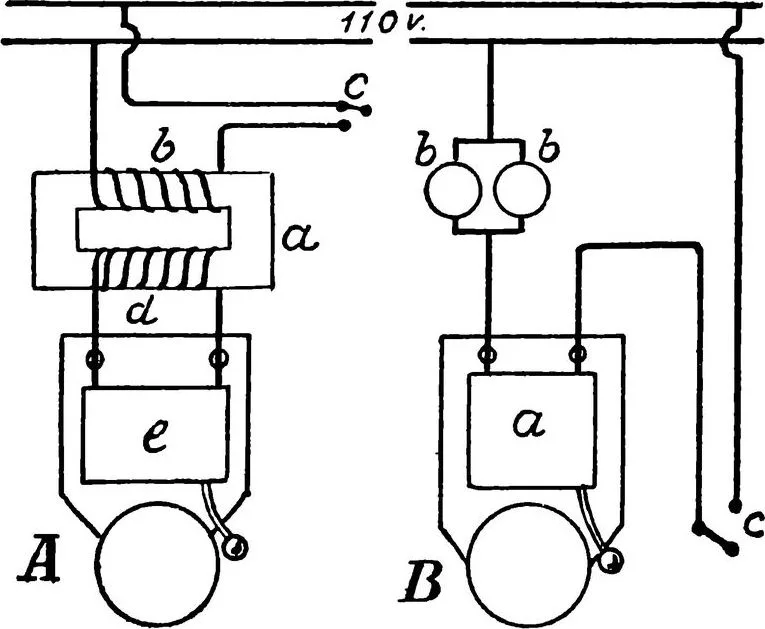

Рис. 30.

Трансформация в девизоре а (A, рис. 30), обратная той, которая имеет место в катушке Румкорфа: здесь переменный ток (высокого вольтажа 110 в.), пробегающий по тонкой обмотке b железного сердечника девизора, когда замыкается ток городской сети кнопкой с, возбуждает ток низкого вольтажа в спирали d, соединенный с клеммами звонка е. Звонок в этом случае надо требовать в магазине электрических принадлежностей не обыкновенный, а специальный для переменного тока. Звонок такого устройства применяется в телефонах.

Можно и не покупать девизор, а вместо него уменьшить напряжение входящего в звонок тока, включая звонок а последовательно с двумя лампами b на 110 вольт, соединенными друг с другом параллельно (В, рис. 30).

Лампы надо взять с угольным, а не металлическим волоском, на 16 свечей каждая.

С — кнопка, замыкающая ток, включающая лампы и заставляющая звонить звонок.

Если ток в сети постоянный (обычно в 220 вольт), включаются таким же порядком две такие же лампы, но соответствующего вольтажа, а звонок берется обыкновенный.

Лампы поглощают почти все напряжение, так что разность потенциалов на клеммах звонка при такой установке не превышает 5–10 вольт.

В том случае, если звонок будет звонить слабо, надо включить лампу параллельно двум первым.
