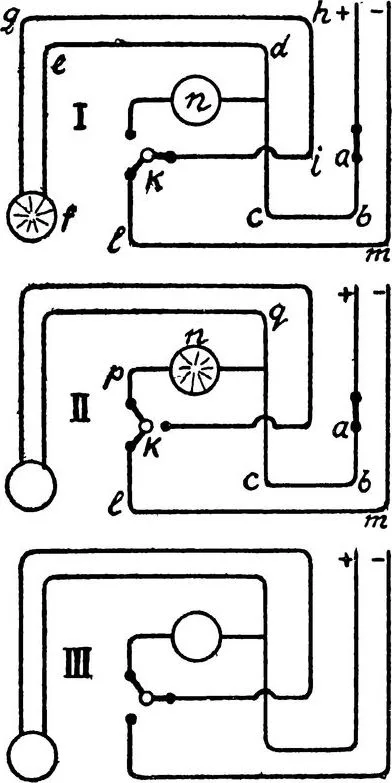

В другом упомянутом мной случае, когда при наличии двух ламп в комнате может светить только та или другая, в цепь вводят два переключателя – один обыкновенный, другой люстровый; схема их включения дана на рис. 23.

Рис. 23.

При входе в комнату замыкают ток включателем а; ток идет по проводу bcd в потолочную лампу f, накаливает ее волосок и по проводам ghi, через замкнутый в положение I выключатель k и провод lт, возвращается в главную сеть.

Поворотом выключателя k в положение II выключают лампу f, но включают настольную лампу п, так как в этом случае ток пойдет по направлениям abcgnpklm, минуя часть цепи bfghi, потому что путь ему будет прерван поворотом выключателя k в новое положение.

Еще один поворот в положение III, и в комнате опять темно.
