В качестве главного калибра «Худ» унаследовал от линейных крейсеров «Ринаун» и «Рипалс» чрезвычайно удачные 381-мм орудия, причем их число возросло до восьми, однако башенные установки подверглись существенной доработке. Серьезным недостатком прежних орудий был ограниченный до +20° угол вертикальной наводки, позволявший стрелять не далее 120 кбт. Разработанные для «Худа» новые установки Mk.II уже имели угол вертикальной наводки до +30°. Но если старая установка позволяла производить заряжание орудий при любом угле возвышения, то в новых угол, при котором было возможно заряжание, не превышал +20°. В целях безопасности предусмотрели специальную блокировку, отключающую механизмы вертикальной наводки в диапазоне углов возвышения от +20° до +30° при открытом затворе. Другая система блокировок позволяла поднимать лоток для заряжания в верхнее положение только при полностью открытом затворе.

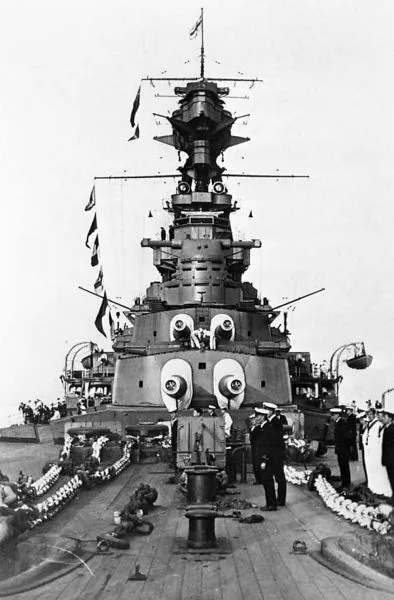

Главный калибр «Худа». Орудия носовых башен при нулевом…

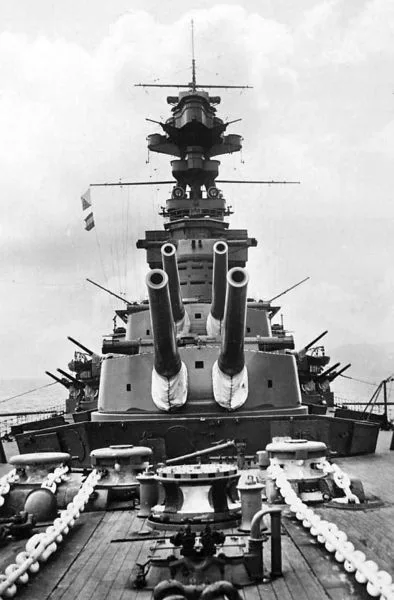

…и максимальном угле возвышения
Максимальная скорость вертикальной наводки составляла 5°/с, горизонтальной – 2°/с. Приводы наведения – гидравлические. Большие размеры не позволили разместить их внутри барбета, поэтому их пришлось установить снаружи практически в диаметральной плоскости на максимальной дальности от бортов.
Увеличение угла вертикальной наводки потребовало также сделать более высокими прорези в лобовой плите башни и увеличить высоту собственно плиты. Дополнительно подкрепили люльки, а для накатывания орудий после выстрела применили воздушный компрессор. В рабочем и перегрузочном отделениях установили автоматически закрывающиеся дверцы, способные предотвратить в случае возгорания распространение пламени. Ослаблявшие броню крыш башен колпаки наводчиков переместили на лобовые плиты. Вместо 15-футовых (4,57 м) дальномеров установили более длинные 30-футовые (9,14 м). Хотя характеристики ствола остались прежними, дополнительные вклад в увеличение дальности стрельбы внесло применение так называемых «постютландских» снарядов «Грин Бой» с удлиненной головной частью.
Тактико-технические характеристики 15-дюймовых орудий линейного крейсера «Худ»
Перечисленные меры позволили увеличить дальность стрельбы до 147 кбт, а при переходе в начале 1930-х годов на снаряды следующего поколения, с еще более длинной головной частью, – до 163 кбт.
Все четыре башни главного калибра располагались в диаметральной плоскости по две на носу и корме. Принятая в британском флоте традиция предусматривала обозначение башен буквами латинского алфавита. Обозначение башен производилось последовательно о носа к корме: носовых – начиная с буквы «A», кормовых – с буквы «X». Соответственно, башни «Худа» получили индексы «A», «B», «X» и «Y». Высота расположения орудийных цапф над конструктивной ватерлинией составляла: для башни «A» – 9,83 м, для башни «B» – 12,88 м, для башни «X» – 9,75 м, для башни «Y» – 6,71 м. Углы обстрела – по 150° на борт для каждой из башен. Это позволяло вести огонь при любом волнении моря, но иногда возникали проблемы с расположенной в районе «бассейна» башней «Y».

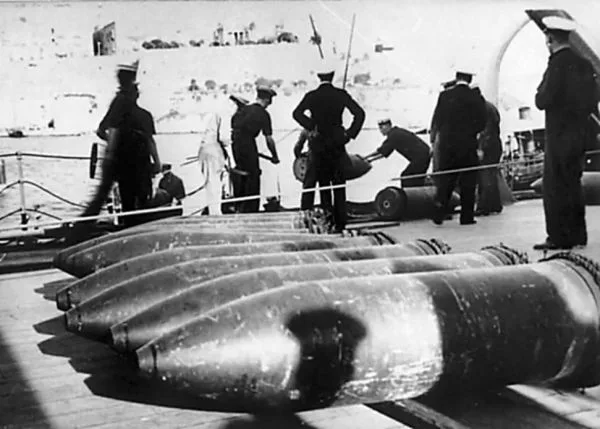

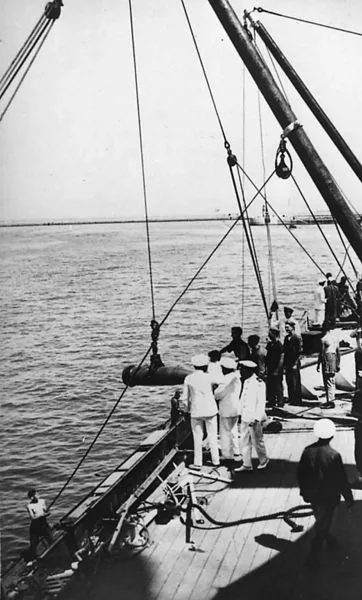

Погрузка 15-дюймовых снарядов на «Худ». Мальта, 1930-е годы
В мирное время боекомплект орудий главного калибра составлял 100 выстрелов на ствол, кроме того, в каждой из носовых башен, в отличие от кормовых, следовало иметь по 12 шрапнелей. С наступлением боевых действий запас снарядов увеличивался до 120 на ствол.
Противоминная артиллерия была представлена 12 140-мм орудиями BL.Mk.I. Эту пушку специально сконструировали для строившихся по заказу Греции легких крейсеров (с началом войны их конфисковали и зачислили в британский флот под именами «Честер» и «Биркенхед»). Вскоре выяснилось, что артсистема имеет ряд преимуществ перед принятыми в то время в британском флоте 6-дюймовками: благодаря меньшему весу снарядов заряжающие могли поддерживать скорострельность на уровне 12 выстрелов в минуту, обеспечивая примерно равный 152-мм орудиям вес минутного залпа. При этом дальность стрельбы 140-мм орудий достигала 87 кбт, против 63 кбт у 152-мм. Адмиралтейство решило заменить 6-дюймовки на 140-мм орудия на всех классах кораблей, но осуществить в условиях войны подобную меру не представлялось возможным, поэтому более легкие противоминные орудия получили лишь «Фьюриес» и «Худ».
Тактико-технические характеристики 140-мм орудий BL.Mk.I
На «Худе» противоминная артиллерия располагалась следующим образом: десять пушек (по пять на борт) на палубе полубака, равномерно между барбетами башен «B» и «X», две – на спардеке в носовой части. Хотя «высокое», в сравнении с кораблями более ранней постройки, расположение и облегчало стрельбу при волнении, все же не удалось избавиться от связанных с открытым расположением неудобств в виде отсутствия прикрытия от ветра, брызг и осколков всех номеров расчета, кроме наводчиков. Хотя еще в октябре 1917 года а адмиралтействе и обсуждалась возможность установки противоминной артиллерии в башнях, для осуществления этой меры уже не оставалось запаса водоизмещения.

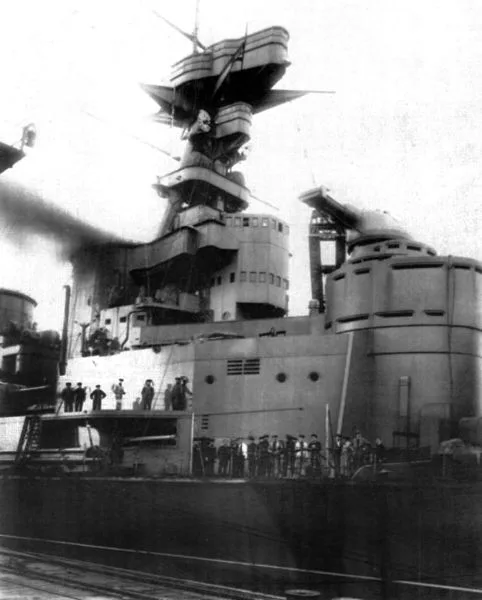

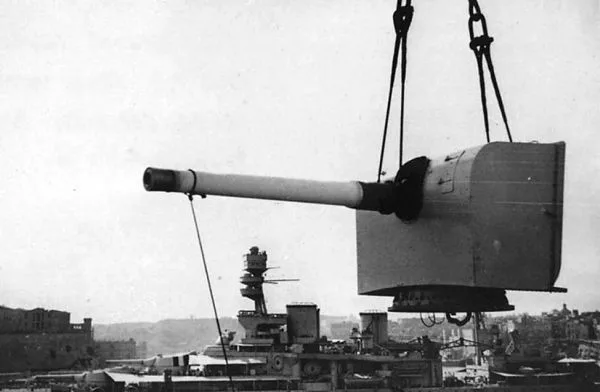

В ходе модернизации 1938 г. на Мальте с «Худа» сняли 140-мм орудия со спардека. На заднем плане – линейный крейсер «Рипалс»
В мирное время боекомплект составлял по 150 снарядов на орудие, в военное – увеличивался до 200. Подача боеприпасов осуществлялась следующим образом: снаряды и заряды из погребов элеваторами подавались в расположенные за главным броневым поясом и под броневой палубой коридоры, откуда верхними элеваторами доставлялись непосредственно к орудиям, что в значительной степени препятствовало потенциально опасному в боевых условиях скоплению у элеваторов большого количества снарядов.

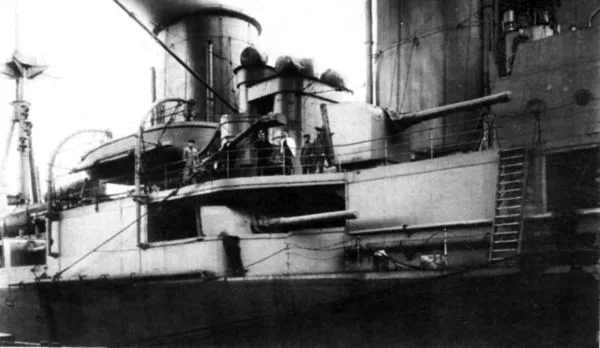

140-мм орудия – установки правого борта палубы полубака и спардека
Тактико-технические характеристики 102-мм орудий Mk.V и Mk. XVI
Зенитное вооружение состояло из четырех расположенных в задней части навесной палубы, около грот-мачты, 102-мм орудий QF.Mk.V. Два из них размещались побортно и имели сектор обстрела в 230° каждое. Еще два располагались в диаметральной плоскости (углы обстрела до 300°). Это обеспечивало кораблю хорошую защиту с кормы, а ведению огня в носовом направлении мешали дымовые трубы и передняя надстройка. Боекомплект зениток составлял 800 снарядов, среди которых 640 фугасных с дистанционным взрывателем и 40 осветительных.

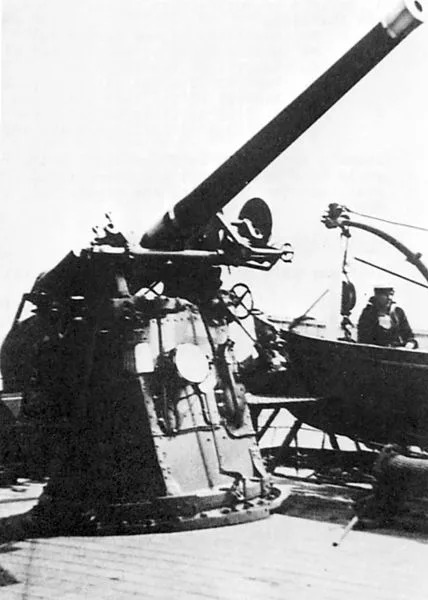

102-мм орудие модели Mk.V в установке Mk.III
В ходе модернизаций одиночные установки постепенно заменяли спаренными Mk.XIX с орудиями QF.Mk.XVI того же калибра, но имевшими значительно большие дальность и потолок. Однако отсутствие силового привода наведения заметно снижало их возможности в отношении отражения атак быстро меняющих свой курс самолетов, в особенности пикирующих бомбардировщиков. Так как в ходе модернизаций 140-мм орудия сняли, 102-мм орудиям пришлось «по совместительству» играть роль и противоминных.

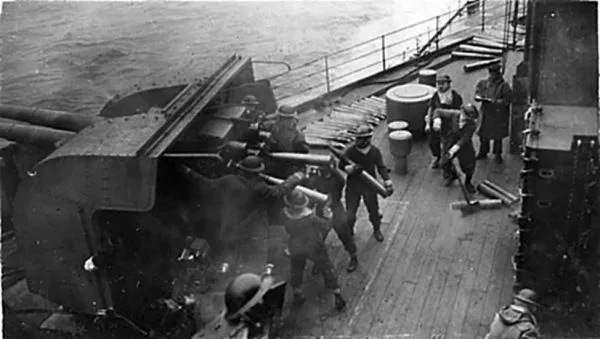

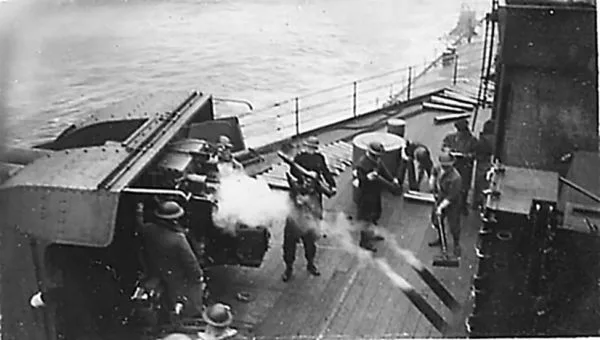

102-мм спаренные установки Mk.XIX с орудиями Mk.XVI
В ходе выполненной в 1929–1931 гг. модернизации на корабль установили 40-мм зенитные автоматы Mk.VIII, получившие на флоте шутливое прозвище «пом-пом» и представлявшие собой по конструкции увеличенный до больших размеров пулемет Максима, в восьмиствольных установках Mk.V. Такая установка в течение одной минуты могла выпустить около 1000 снарядов. Из их недостатков следует отметить небольшую начальную скорость снаряда и применение матерчатой патронной ленты, склонной к частым перекашиваниям и заеданиям при стрельбе (на металлическую ленту перешли позднее). Вес такой установки был сопоставим со 102-мм спарками, поэтому даже на огромном «Худе» их число пришлось ограничить. Боезапас – 720 снарядов на ствол.
Тактико-технические характеристики 40-мм зенитных автоматов Mk.VIII и 12,7-мм пулеметов Mk.III
Кроме 102-мм орудий и «пом-помов» к зенитному вооружению относились 12,7-мм пулеметы Виккерса Mk.III в счетверенных установках Mk.I или Vk.III, но их неразрывные пули имели малую поражающую способность, а наводка на цель осуществлялась с помощью примитивного кольцевого прицела. Боезапас – 2500 патронов на ствол. Размещенные на «Худе» четыре установки получили у моряков шутливые прозвища «Пип», «Скуик», «Саймон» и «Поль».

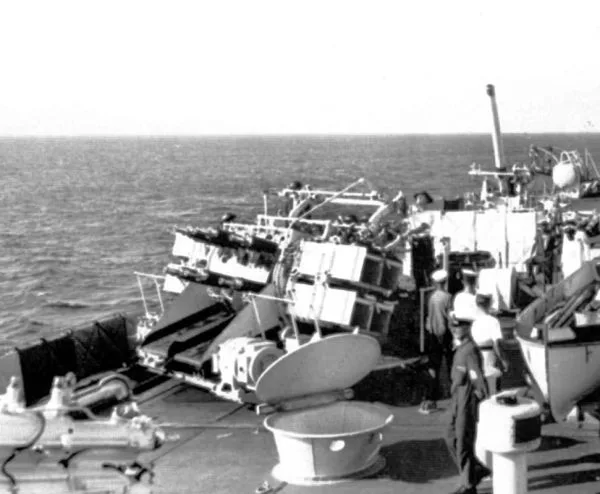

2-фунтовые восьмиствольные «пом-помы» левого борта
2-фунтовые восьмиствольные «пом-помы» правого борта

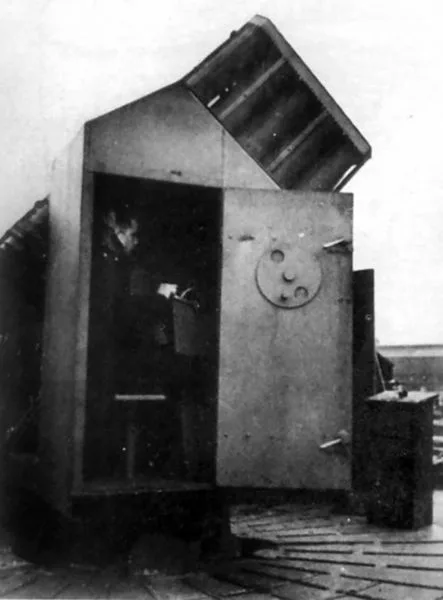

20-ствольная пусковая установка UP
В 1940 году корабль получил совершенно экзотический образец зенитного вооружения – пять ракетных установок UP Они представляли собой массивные ящики с размещенными в них двадцатью 178-мм ракетами конструкции Э. Кроу, стрельба которыми могла вестись как залпами, так и поодиночке. После запуска на высоте 300 м в ракете срабатывал вышибной заряд, выбрасывающий 240-граммовые мины, соединенные с тремя парашютами тонкой стальной проволокой длиной 120 м. Предполагалось, что зацепившийся за проволоку самолет притянет к себе такую мину и спровоцирует ее подрыв. На практике прекрасно видимые парашюты неприятельские самолеты с легкостью обходили, в то время как спускающиеся на парашютах мины могли представлять реальную опасность для своего же корабля. К тому же открыто размещенные пусковые установки были весьма уязвимы: даже попадание небольших горячих осколков могло воспламенить пороховые двигатели ракет и вызвать детонацию мин.
В завершение рассказа об артиллерийском вооружении следует упомянуть находившиеся на борту до 1939 года четыре 47-мм пушки Гочкиса, предназначенные исключительно для производства салютов.

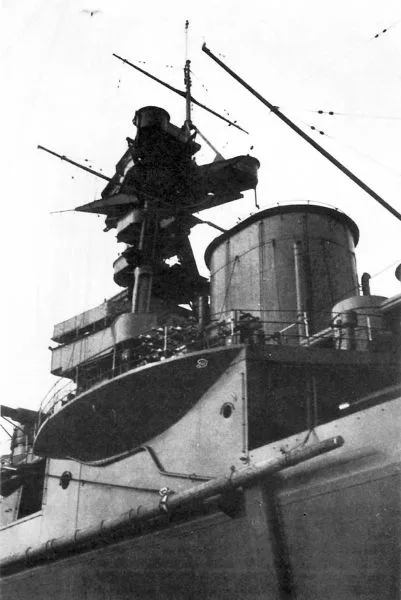

Носовая надстройка «Худа», январь 1920 г.
