Противотанковая мина М6А1

Эта мина взрывается в результате давления гусеницы танка, колеса орудия или автомобиля на нажимную крышку мины; при этом, нажимная крышка, сжимая рессорную пружину, опускается вниз и надавливает на шток поршня взрывателя М601 (см. раздел «взрыватели»).

Поршень, преодолевая сопротивление пластинчатой пружины, расположенной на верхнем торце взрывателя, раздавливает ампулу с жидким реактивом в ней; жидкость проливается на лепешку воспламеняющегося вещества, которое вспыхивает и вызывает этим взрыв капсюля-детонатора, промежуточного детонатора и всего заряда мины.

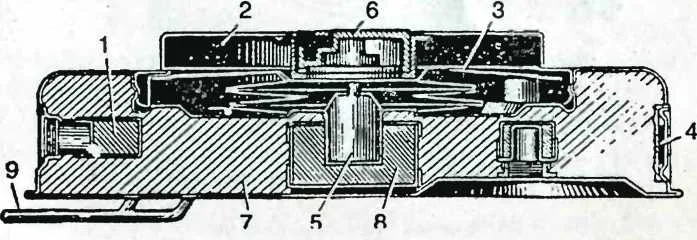

Противотанковая мина М6А1:1 — детонатор в гнезде для взрывателя при установке мины в неизвлекаемое положение; 2 — нажимная крышка; 3 — пружина рессорного типа, поддерживающая нажимную крышку; 4 — отверстие для снаряжения мины ВВ; 5 — взрыватель М601; 6 — пробка с поворотной втулкой для установки мины в боевое и безопасное положения; 7 — заряд ВВ; 8 — промежуточный детонатор; 9 — ручка для переноски.

Поскольку ПТМ ставят, как правило, под маскирующий слой грунта, то для обезвреживания мины, прежде всего, надо удалить с нее грунт, делая это очень осторожно, чтобы не сдвинуть мину с места и не нажать на ее нажимную крышку.

После того как снят маскирующий слой, мину следует зацепить веревкой или кошкой и, отойдя на расстояние 30–35 м, стащить мину с места. Только после этого можно приступать к непосредственному обезвреживанию мины, т. е. к извлечению из нее взрывателя. Для этого надо:

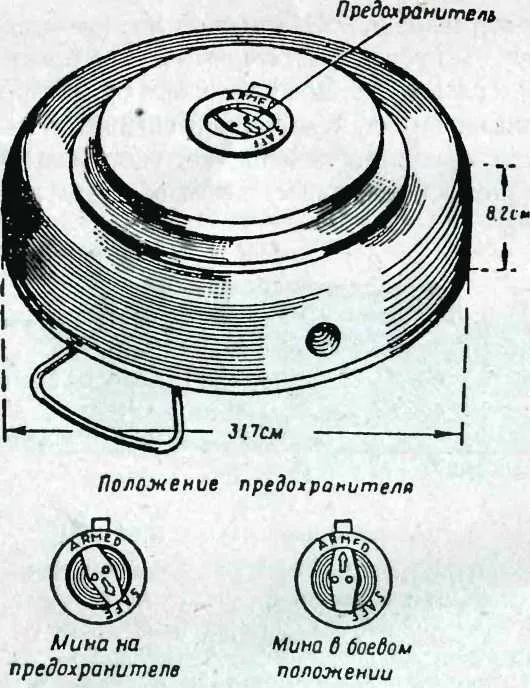

Положения предохранителя мины М6А1

а) Поставить мину на предохранитель, повернув втулку, расположенную в пробке мины, так, чтобы указатель, нанесенный на поверхности втулки, стал против отметки на ободе пробки, помеченной буквой «S» (Safe); при боевом положении мины этот указатель находится против другой отметки, помеченной буквой «А» (Armed);

б) Отвинтить пробку из нажимной крышки мины;

в) Осторожно вынуть из гнезда взрыватель, не нажимая на головку штока поршня, а затем вставить предохранительную вилку (или приспособление, ее заменяющее) между торцом корпуса и пластинчатой пружиной.

На дне мины приделана ручка для переноски. Общий вес мины около 10 кг, при весе ВВ в ней около 5,5 кг. Позднейшие образцы мины имеют заряд ВВ, увеличенный до 10 кг. Соответственно, общий вес мины примерно 14 кг.

Противотанковые мины Мк. II, Mk.IV, Мк. V, M1 А1

Они широко применялись в ходе Второй мировой войны. Вес заряда ВВ в этих минах составляет от 1,8 до 3,7 кг. Конструктивное их устройство очень простое и нашло применение в последующих модернизированных образцах. Поэтому кратко ознакомимся с ними.

На металлический корпус с зарядом ВВ сверху надета в первых двух образцах нажимная крышка, а в третьем образце — крестовина.

В крышке мины Мк. II, на боковой ее стенке, имеются четыре продольных выреза, которые надеваются на шпеньки, закрепленные на корпусе мины, и удерживают крышку на мине.

В минах Mk.IV и Mk.V шпеньки, в отличие от мины Мк. II, находятся на нажимной крышке и нажимной крестовине, тогда как в специальных скобах, прикрепленных к корпусу, сделаны вырезы для введения в них шпеньков.

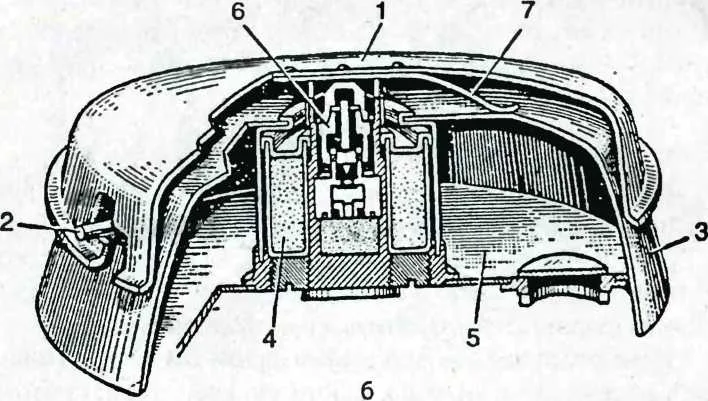

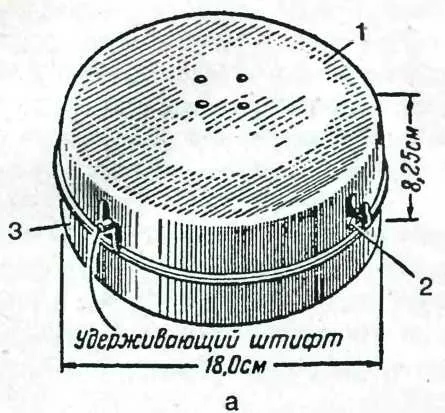

Противотанковая мина Мк. II:

а — общий вид; б — разрез;

1 — нажимная крышка; 2 — шпенек, удерживающий крышку на корпусе мины; 3 — корпус мины; 4 — промежуточный детонатор; 5 — полость для заряда ВВ; 6 — взрыватель; 7 — пружина, поддерживающая нажимную крышку в верхнем положении

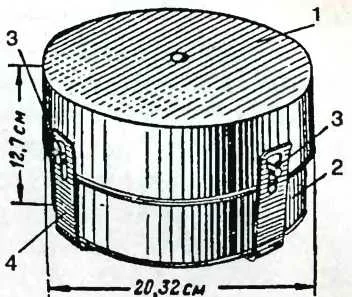

Противотанковая мина Mk.IV:

1 — нажимная крышка;

2 — корпус мины;

3 — удерживающие шпеньки;

4 — скобы с отверстием для шпеньков

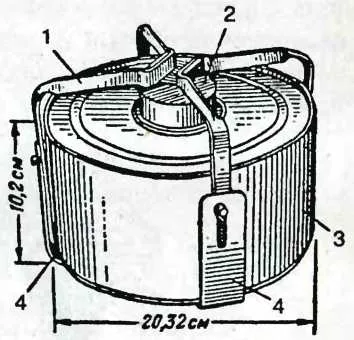

Противотанковая мина Mk.V:

1 — нажимная крестовина;

2 — нажимной колпачок над взрывателем;

3 — корпус мины;

4 — скобы с отверстиями для шпеньков на крестовине

Мины M1 А1, М4, М6 А1

Это фактически варианты мины Mk.V. Они различаются устройством взрывателей и наличием (отсутствием) в корпусах мин гнезд для ввинчивания элементов неизвлекаемости, а также габаритами (незначительно).

Обезвреживание всех этих мин одинаково. После того как с мины осторожно удален маскирующий слой грунта и она извлечена из лунки с помощью веревки (кошки) из-за укрытия или с безопасного расстояния (при наличии элемента неизвлекаемости мина взорвется), надо осторожно снять с мины крышку (или крестовину) и вставить в верхнее отверстие штока ударника взрывателя предохранительную чеку, а затем вынуть взрыватель из мины.

Противотанковая мина обр. 1951 г.

Эта мина нс имеет корпуса — ни металлического, ни деревянного, ни из пластмассы. Она целиком отлита из ВВ, в котором внутри образована полость. Находящийся над этой полостью слой ВВ как бы образует нажимную крышку мины, соединенную с основной массой ВВ тонкой кольцевой шейкой.

В нажимной крышке сделано отверстие, закрывающееся пробкой из пластмассы с резиновой прокладкой под ней; через это отверстие в мину вводится взрыватель. Со дна и сбоку в теле мины имеются гнезда, закрывающиеся пробками из пластмассы с резиновыми прокладками; эти гнезда предназначены для взрывателей при установке мины в неизвлекаемое положение.

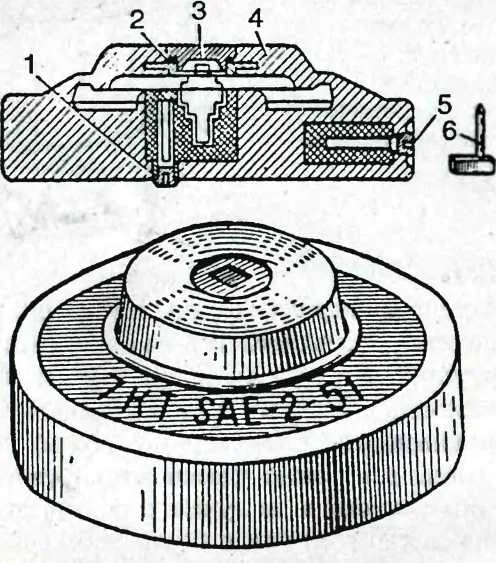

Противотанковая мина обр. 1951 г.:1 — донное отверстие для взрывателя; 2 — резиновая прокладка; 3 — пробка; 4 — верхний слой ВВ, выполняющий роль нажимной крышки; 5 — боковое отверстие для взрывателя; 6 — ключ для отвертывания пробки

Обезвреживание ПТМ обр. 1951 г. производится в той же последовательности, как это было изложено выше. После извлечения взрывателя из мины (взрыватель не имеет предохранительной чеки) необходимо отделить от него капсюль-детонатор. Для этого отвинчивают прижимное кольцо, нс нажимая при этом на шток поршня.

В мине применяется химический взрыватель обр. 1951 г. или терочный взрыватель обр. 1952 г. Для установки ее в неизвлекаемое положение применяют взрыватель натяжного действия либо рычажный.

Противотанковые мина М7, М7А1

Это легкие мины, предназначенные для перебивания гусениц танков и другой бронетехники. Внешне и конструктивно различаются лишь тем что у второй мины (М7 А1) подвижный нажимной щиток заменен съемной нажимной сплошной крышкой. Обе мины имеют боковое и донное гнезда для ввинчивания элемента неизвлекаемости.

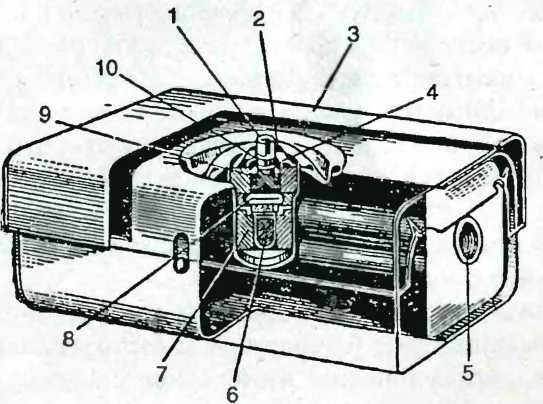

Противотанковая мина М7 А1:1 — предохранительный колпачок; 2 — пластинчатая пружина; 3 — нажимная крышка; 4 — предохранительная вилка; 5 — гнездо для взрывателя неизвлекаемости; 6 — капсюль-детонатор; 7 — промежуточный детонатор; 8 — химический взрыватель М603 или М600; 9 — шток ударника; 10 — резиновое кольцо
