Значения, выявленные в отношении изгиба материалов в условиях низких температур, позволяют сделать выводы об эластичности таких материалов в условиях атмосферного холода, что помогает определить правила монтажа в неблагоприятные сезонные периоды.

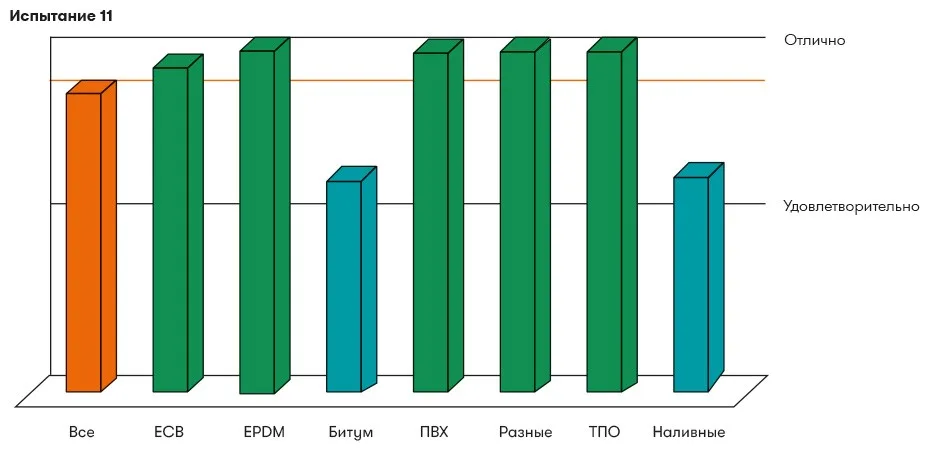

Рис. 19

Средние значения гибкости отдельных категорий материалов при отрицательных температурах по сравнению со средними значениями всех образцов

Методика испытаний (по стандарту DIN EN495–5). В испытательном приборе формируют петли образцов таким образом, чтобы верхняя сторона материала оказалась на внешней стороне петли. Зажимы сгибающего устройства монтируют параллельно, на расстоянии, равном тройной толщине испытуемых образцов. После этого открытый испытательный прибор с образцами тестирования помещают в холодильную камеру при установленных температурах минимум на 2 часа. Затем при поддержании постоянной температуры сгибающее устройство закрывают в холодильной камере и держат там в таком положении еще 1 час. После извлечения образцов из сгибающего устройства их какое-то время выдерживают при комнатной температуре, затем обследуют место сгиба на наличие трещин или разломов через лупу с шестикратным увеличением. В каждом случае испытание проводится шагами по 5 ℃ по убывающей шкале (–30, –25, –20 ℃ и т. д.) до тех пор, пока у испытуемых образцов не будет зафиксировано полное отсутствие трещин или разломов.

Полимерно-битумные мембраны и наливные гидроизоляционные материалы с изгибом при отрицательных температурах (в среднем при –21 и –22 ℃) продемонстрировали лишь удовлетворительные результаты. Тем не менее в обеих категориях есть материалы с оценкой «отлично». Поскольку наливные гидроизоляционные материалы не только используются на прочных основаниях, но и монтируются на местах сгибов и соединений, их поведение при изгибе в условиях отрицательных температур также имеет большое практическое значение.

Особенности поведения при изгибе в условиях отрицательных температур наряду с лучшими оценками зафиксированы у таких категорий материалов, как ECB, EPDM, ПВХ, «Разные» и ТПО. У прошедших испытания гидроизоляционных материалов выбранной толщины не удалось выявить какого-либо воздействия отрицательных температур на поведение при изгибе вне зависимости от наличия армирования. При использовании очень тонких мембран (общей толщиной менее 1,2 мм), особенно с армированием, результаты могут меняться.

Примечание: кровельные покрытия, используемые для частых и активных перемещений, а также для выполнения периодических контрольных проверок и технического обслуживания, по возможности необходимо дополнительно защищать с помощью пешеходных дорожек, которые монтируются поверх гидроизоляционного покрытия.
