Большое разнообразие визуально фиксировалось уже в момент поступления продукции даже в пределах одной категории материалов. Полимерные мембраны различались по расцветке, а также наличию (отсутствию) тиснения или профилирования поверхности. Согласно терминологии стандарта DIN EN1849–2:

● тиснение поверхности – текстура на одной или обеих поверхностях мембраны, выполненная таким образом, что разница между эффективной (обеспечивающей гидроизоляцию) и общей толщиной не превышает 0,1 мм;

● профилирование поверхности (структура поверхности) – разница между эффективной и общей толщиной более 0,1 мм.

Толщина материала – его значимый параметр, при определении которого опытные образцы, выдержанные 24 часа в нормальных климатических условиях, тестируют с помощью механического контактного датчика под давлением 20 кПа. Релевантная общая толщина мембраны определяется с точностью до 0,01 мм. Толщину образцов с профилированием измеряют между выступами.

Поверхностную плотность (масса единицы поверхности) определяют взвешиванием опытного образца с известной площадью. Этот параметр зависит от толщины мембраны, плотности материала и массы единицы поверхности армирования либо дополнительного функционального слоя. Значимость этой информации покажем на следующем примере:

● масса единицы поверхности ТПО-мембраны заявленной толщиной 1,5 мм (номер пробы ТПО-07) – 1358 г/м²;

● плотность материала – 0,98.

По сравнению с этим:

● масса единицы поверхности ТПО-мембраны заявленной толщиной также 1,5 мм (номер пробы ТПО-09) – 1638 г/м²;

● плотность материала – 1,10.

Разница в 280 г/м² (рис. 5 и 6) появляется в результате:

● меньшей фактической толщины образца ТПО-07 по сравнению с ТПО-09 (соответственно 1,39 и 1,49 мм);

● меньшей плотности материала ТПО-07.

Вес армирования в данном случае не принимается во внимание, так как, по данным производителя, в обоих изделиях использовался стеклохолст 50 г/м².

ПОЛИМЕРНЫЕ МЕМБРАНЫ: СРЕЗ ПОД МИКРОСКОПОМ

Рис. 5

В соответствии с техническим паспортом – ТПО-мембрана (проба ТПО-07) толщиной 1,5 мм (красная стрелка) с армированием из стеклохолста (50 г/м²). Измерения по стандарту EN 1849-2: толщина – 1,39 мм; масса единицы поверхности – 1358 г/м² (плотность материала 0,98). Тип: многослойные мембраны с более тонким верхним слоем, с армированием из стеклохолста по центру и включениями воздуха в нижнем слое (зеленые стрелки)

Рис. 6

В соответствии с техническим паспортом – ТПО-мембрана (проба ТПО-09) толщиной 1,5 мм. Измерения по стандарту EN 1849-2: толщина –1,49 мм; масса единицы поверхности – 1638 г/м² (плотность материала 1,10). Тип: многослойная мембрана с плотным верхним слоем, с армированием из стеклохолста по центру (50 г/м²)

Рис. 7

ТПО-мембрана (проба ТПО-27). В соответствии с техническим паспортом толщина 2,0 мм. Измеренная толщина на профилировании (желтая стрелка) – 1,98 мм и между профилированием (красная стрелка) – 1,84 м

Рис. 8

ПВХ-мембрана (проба ПВХ-06) того же производителя, что и ТПО-мембрана (ТПО-07), также с воздушными пузырями в среднем и нижнем слоях (зеленые стрелки). Толщина: по техническому паспорту – 1,5 мм; измеренная – 1,39 мм. Многослойные мембраны с армированием из стеклохолста по центру. Масса единицы поверхности, измеренная по EN 1849-2, составляет 1846 г/м² (плотность материала 1,33)

ПОЛИМЕРНЫЕ МЕМБРАНЫ: СРЕЗ ПОД МИКРОСКОПОМ

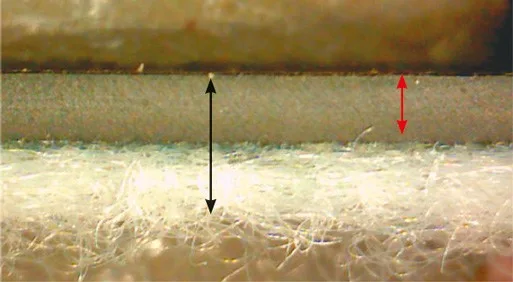

Рис. 9

Гидроизоляционное полотно, кашированное снизу полиэфирным волокном. Толщина в соответствии с данными производителя составляет 2,5 мм (черная стрелка). Фактически толщина сплошного слоя составляет 1,5 мм (красная стрелка)

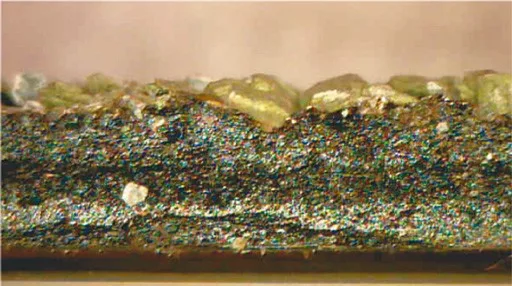

Рис. 10

Полимерно-битумная мембрана высокой плотности

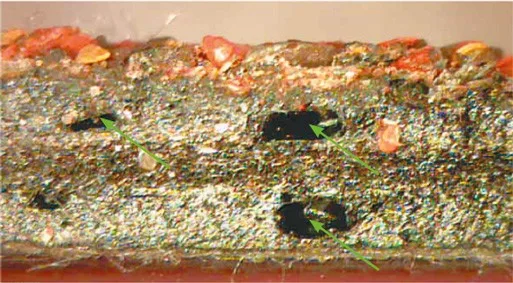

Рис. 11

Полимерно-битумная мембрана с высоким содержанием воздушных пузырей (зеленые стрелки)

Рис. 12

Наливной изоляционный материал. Даже при тщательнейшем монтаже наливных покрытий невозможно полностью исключить образование воздушных пузырей в срединном слое из полиэфирного войлока (зеленые стрелки)
