Не смущайтесь, что первый ваш план будет глазомерным.

У начинающих топографов, у студентов-практикантов, я часто замечал, если можно так выразиться, боязнь пространства. Местность настолько разнообразна, что у них буквально разбегаются глаза, и они не знают, с чего и как начать.

Эту боязнь пространства обязательно надо победить, и глазомерная съемка даст вам очень хорошую практику.

Съемка подробностей всецело зависит от масштаба плана. Наиболее крупным масштабом для глазомерной съемки можно считать 1 : 2000. При этом заснимается каждый дом в отдельности, а мелкие сарайчики пропускаются. При масштабе 1 :5000 отдельно заснимаются только большие здания, а обычно наносятся улицы и кварталы целиком, но в поле, где ориентиров мало, необходимо заснять даже отдельные деревья. Для масштаба 1 : 10 000 можно пропустить полевые дороги и мелкие изгибы реки.

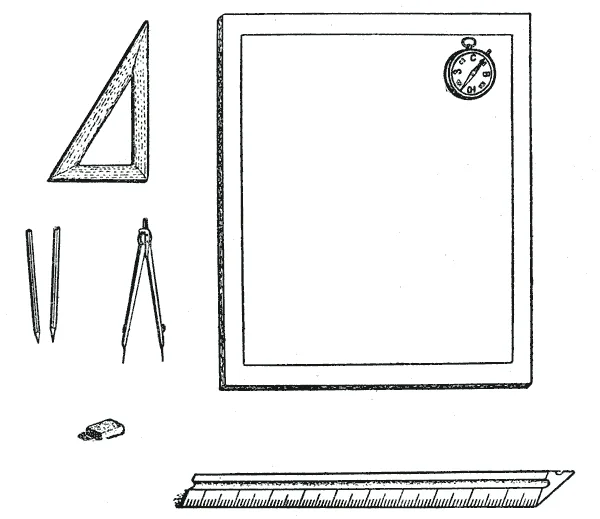

^{Набор инструментов для глазомерной съемки.}

Набор инструментов для глазомерной съемки невелик. Заготовьте прямоугольный кусок фанеры или картона 30 X 40 сантиметров, приклейте к нему за уголки лист хорошей, выдерживающей резинку бумаги (кнопками пришпиливать нельзя, так как они будут влиять на магнитную стрелку), затем на расстоянии 2 сантиметров от краев фанеры начертите карандашом рамку. В правом верхнем углу пробейте два отверстия, через которые протяните шнурок для закрепления наглухо компаса. Закрепите компас так, чтобы линия С-Ю на дне коробки была параллельна боковой рамке. Так у вас получился съемочный инструмент, называемый планшетом. Теперь достаньте два-три остро отточенных карандаша, резинку, циркуль-измеритель, треугольник и трехгранную масштабную линейку. Советую все эти мелочи держать в специальном футлярчике.

Треугольник и линейку обязательно поверьте.

Приложите к листу бумаги линейку и прочертите вдоль ее кромки прямую линию, затем переверните линейку на 180°, приложите ее к начерченной линии и вновь проведите черту. Если обе черты будут параллельны или совпадут, значит линейка правильна.

Треугольник поверяется так: проведите прямую линию, приложите к ней один из катетов треугольника и проведите вторую линию по другому катету, затем переверните треугольник и вновь приложите его к этой линии, но уже по другую ее сторону; если обе линии совпадут, значит получился перпендикуляр и, следовательно, треугольник правильный.

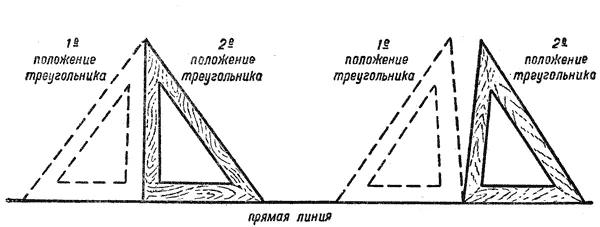

^{Поверка треугольника. Слева — треугольник правильный, справа — неправильный.}

Забирайте ваши инструменты и идите в поле. Выберите для съемки участок не слишком застроенный, но и не слишком однообразный. Лучше всего выбрать какую-либо дорогу, по которой вы будете идти, считая шаги и заснимая все то, что видите по сторонам в пределах километра.

Масштаб съемки советую взять 1:10 000.

Точки обоснования, от которых ведется съемка, называются станциями.

Станьте в начальную точку возле дороги, выдвиньте защелку стрелки компаса, дайте стрелке успокоиться, осторожно поворачивайте планшет до тех пор, пока стрелка не совпадет с линией С-Ю компасной коробки[16]. Это значит, что вы ориентировали планшет по направлению магнитного меридиана.

Нанесите на бумагу возле рамки кружок с точкой (станцию № 1). Сообразуясь с местностью и компасом, примерно рассчитайте, в каком углу планшета следует нанести этот кружок, чтобы ваш будущий глазомерный план целиком поместился на планшете.

Приложите к этому кружку правую кромку линейки. Теперь, нисколько не поворачивая планшет, приподнимите его обеими руками до уровня глаз, отнимите левую руку от планшета и, осторожно передвигая линейку, направьте верхнее ребро ее на ближайший изгиб ручья. Разумеется, правая кромка линейки должна все время касаться кружка — станции № 1.

Наблюдение через ребро линейки на определенные пункты называется визированием, трехгранная линейка называется визирною, а воображаемая линия, которая идет от вашего глаза по верхнему ребру линейки до данного пункта, называется линией визирования.

Когда направление взято, осторожно, чтобы планшет не повернулся и линейка не сдвинулась, опустите планшет. Определите на глаз расстояние до ручья; отложите циркулем от кружка станции № 1 это уменьшенное в десять тысяч раз расстояние вдоль кромки визирной линейки. Точка накола циркуля даст ручей. Но чтобы показать изгибы ручья, необходимы еще точки на его берегу.

Снова поставьте планшет по стрелке, приподнимите его до уровня глаза и, держа правую кромку линейки у кружка станции № 1, провизируйте линейкой на следующий изгиб ручья. Так же на глаз определите расстояние и наколите точку этого изгиба. Повторите эти действия и с третьей точкой на ручье. Эти три точки на вашем планшете плавно соедините между собой. У вас получилась искривленная линия. Следующий изгиб ручья находится далеко, возьмите его лучше с соседней станции.

Таким же образом направьте линейку на канаву, на поворот дороги. Этот способ съемки, когда из одной точки (станция № 1) расходятся лучи-направления, называется полярным; при этом расстояния до предметов считаются известными (правда, они оценены на глаз).

При крупномасштабной инструментальной съемке полярный способ очень распространен, но при глазомерной он годится для съемки только ближних предметов, иначе ошибка в оценке расстояний будет чересчур велика.

Для съемки более дальних предметов надо применять другой способ, о котором я расскажу, когда вы перейдете на станцию № 2. А пока, так же ориентируя планшет, провизируйте линейкой без определения расстояний на более дальние предметы: на дерево, на мельницу, на сарай. Прочертите направления на эти предметы через весь планшет и у концов их запишите: «На мельницу», «На дерево», «На сарай». Посмотрите внимательно, все ли вами заснято. Мелочи, вроде телеграфных столбов, отдельных кустов, не заснимайте, берите только основные ориентиры.

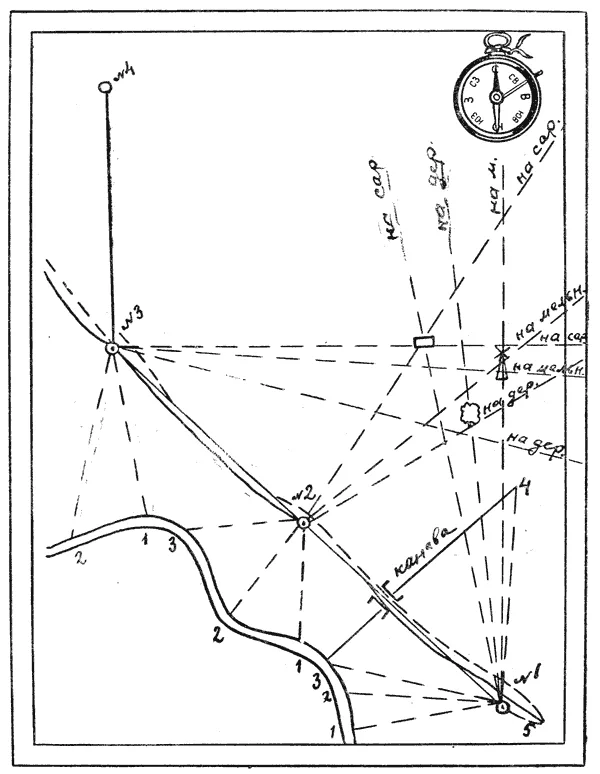

^{Планшет глазомерной съемки с засечками с трех станций на отдаленные предметы.}

Теперь заметьте впереди на дороге или около нее куст, дерево или столб. Провизируйте линейкой направление на него, начертите линию и идите к этому предмету, считая шаги. Возле него будет ваша станция № 2.

Ход по дороге, на котором через 200-400 метров расположатся станции, есть ход обоснования вашей съемки, а все, что вы заснимаете и зарисовываете по сторонам, — это ситуация. При глазомерной съемке вы одновременно ведете работы и по обоснованию и по ситуации: вы заняты не только съемкой плана, но и чертите его тут же, в поле. На некоторые подробности вы даже можете не направлять линейки, а просто нанести их на глаз.

Весь ваш план выйдет более точным, если вы все расстояния между станциями будете измерять не шагами, а ковыльком.

Не забывайте стрелку компаса все время ориентировать по линии С-Ю.

Держать планшет в руках, то поднимая его к глазу, то опуская, и одновременно наблюдать за стрелкой и направлять линейку не так-то легко. Нужно приобрести для этого известную сноровку. Если вам попадется по дороге какой-либо столбик, перила моста или пенек, обязательно воспользуйтесь ими для устройства станции: имея под планшетом устойчивую опору, вести съемку гораздо удобнее. Только берегитесь: не вздумайте поставить планшет на железный столб, так как непредвиденная «магнитная аномалия» испортит вам всю съемку. Даже циркуль-измеритель держите подальше от компаса.

Отмеряя расстояние до станции № 2, заметьте, на каком метре пришелся мостик через канаву, нанесите на планшет и мостик и станцию № 2 и вновь начинайте наблюдения, прикладывая правую кромку линейки на этот раз к другому кружку на планшете — к станции № 2.

Засняв со станции № 2 ближайшие предметы, провизируй-те вашей линейкой на те дальние — дерево, сарай и мельницу,— на которые вы прочертили направления со станции № 1. Эти направления пересекутся в каких-то точках. Если вы все работы вели очень аккуратно и нигде не ошиблись, в точках пересечения ваших направлений и надо нанести снимаемые предметы: в одной — дерево, в другой — сарай, в третьей — мельницу. При съемке этих дальних точек вы применили способ засечек. Кстати, он уже вам немного известен. При съемке школы (стр. 52) вы его применили, когда привязывали столбы и колодцы. Но там у вас в треугольнике были известны все три стороны и ни одного угла, а здесь получился треугольник, у которого известна одна сторона и два прилегающих к ней угла.

Такая засечка называется прямою.

Угол у засекаемого предмета должен быть не менее 30° и не более 150°. Посмотрите на помещенный на стр. 87 чертеж; одна засечка получилась чересчур острой, а другая чересчур тупой. Ясно, если одна из линий визирования только чуть-чуть отклонится в сторону, засекаемое дерево попадет на плане совсем в другое место.

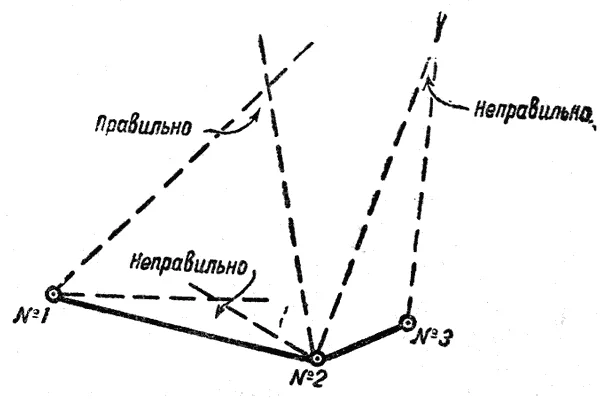

^{Угол у засекаемого предмета должен быть не менее 30° и не более 150°. (Чертеж со стр. 87 — V_E)}

Чтобы избежать ошибок, следует дать еще по засечке со станции № 3. Все три засечки должны сойтись в одной точке. Практически этого никогда не бывает, а получается треугольник погрешности, в центре которого теоретически и находится ваша точка. Если треугольник получился чересчур большой, значит одна из ваших засечек была ошибочна. Придется возвращаться — перемерять. Если же ни одна засечка не получается, повидимому неверно измерена одна из основных линий между станциями. Эту ошибку надо найти обязательно.

^{Треугольник погрешности.}

Когда через 2-3 километра вы закончите съемку, идите домой и согласно помещенной в конце книги таблице условных знаков начертите ваш планшет тушью, а все карандашные линии засечек сотрите.

На примере глазомерной съемки ясно видна сущность всякой топографической съемки: для обозначения на плане отдельных деревьев, кустов, столбов достаточно нанести одну точку; для обозначения прямых линий — дорог, заборов, канав — нужны минимум две точки, которые потом соединяются прямой. Если линия на местности изгибается и поворачивает (ручей, дорога) или же образует какую-либо неправильную фигуру (лес, пруд), на плане приходится отмечать точки на всех углах и поворотах этой линии.

Чтобы нанести точку местности на план, проще всего либо взять на нее с двух разных, ранее определенных пунктов два направления (третье — это контроль) — способ засечек, либо взять одно направление и тогда измерить до нее расстояние (рулеткой, дальномером, шагами, ковыльком, оценить на глаз) — способ полярный, либо, наконец, с определенной точки на местности отмерить короткий перпендикуляр — способ ординат.

В военном деле глазомерная съемка особенно необходима разведчикам. Например, дана задача — нанести на существующую карту неприятельские укрепления. На планшет с компасом прикрепляется карта, и из разных, точно нанесенных на карту укрытых пунктов разведчик способом засечек наносит недоступные ему дзоты противника. Если нет карты, работа разведчика сильно осложняется тем, что при составлении глазомерных планов он не имеет возможности измерять основные линии шагами, а должен выискивать какие-то другие способы определения расстояний.

Измерить ширину реки способом засечек с помощью планшета с компасом гораздо проще, чем с помощью эккера.

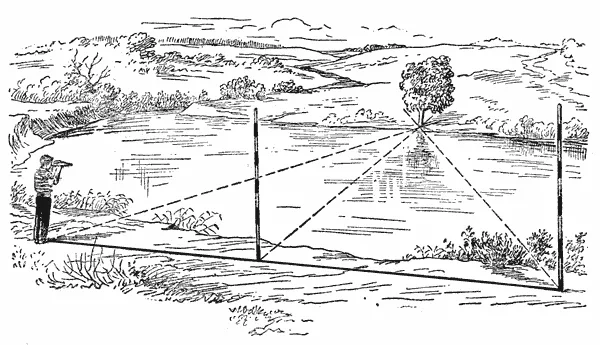

^{Измерение ширины реки способом засечек.}

Промерьте вдоль берега прямую линию, на которой поставьте три вешки, нанесите в каком-либо масштабе эту линию с вешками на планшет и из всех трех точек возьмите засечки на точку на том берегу, а потом линейкой измерьте на планшете расстояние, и вы узнаете ширину реки.
