Информация о дополнительном канале имеется в [7 п.9] и [11 п.23]. Дополнительный канал, используется для прямой коммуникации ProSe и канала прямого открытия ProSe между UEs. (ProSe – основанное на близости).

Дополнительный физический канал соответствует ряду элементов ресурса, несущих информацию, берущую начало из более высоких уровней, и является интерфейсом, определенным между 3GPP TS 36.212 [3] и существующим документом 3GPP TS 36.211. Определены следующие дополнительные физические каналы:

– Physical Sidelink Shared Channel, PSSCH – Физический дополнительный совместно используемый канал;

– Physical Sidelink Control Channel, PSCCH – Физический дополнительный канал управления;

– Physical Sidelink Discovery Channel, PSDCH – Физический дополнительный канал открытия;

– Physical Sidelink Broadcast Channel, PSBCH – Физический дополнительный канал радиовещания.

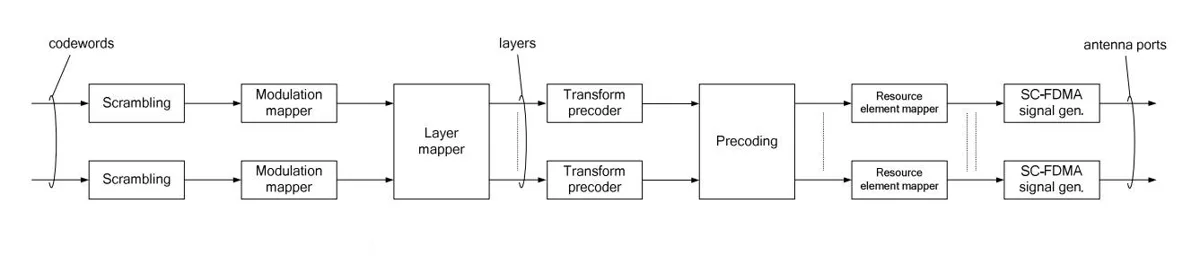

Генерация модулирующего сигнала, представляющего различные физические дополнительные каналы, поясняется на рисунке 25

Рис. 25. Генерация сигнала дополнительного канала

Сигналы дополнительного физического канала используются физическим уровнем, но не несут информацию, из более высоких уровней. Определены следующие сигналы дополнительного физического канала:

– опорный сигнал демодуляции;

– сигнал синхронизации.

Структура слота и физические ресурсы дополнительного канала аналогичны восходящему каналу. С режимами передачи типа 1 и 2 используется такой же циклический префикс, как и в восходящем канале, с режимами передачи 3 и 4 поддерживается только нормальный СР.

Порт антенны определен таким образом, что на один и тот же порт могут поступать сигналы разных каналов. Порты антенны, используемые для передачи физического канала или сигнала, показаны в таблице 3.

Таблица 3: Порты антенны, используемые для различных физических каналов и сигналов

Защитный интервал. Последний символ SC-FDMA в подкадре дополнительного канала служит защитным интервалом и не должен использоваться для передачи информации в дополнительном канале.
