Первая «Гарпия», облетанная разработчиком в 1989 году (по другим данным, первый полет состоялся в 1990 году), представляла собой оснащенный боевой частью беспилотный летательный аппарат взлетной массой 135 кг, который запускался с наземной пусковой установки и следовал в назначенный район, где он в автономном режиме обнаруживал излучающие радиолокационные станции системы ПВО противника и затем поражал их с помощью размещенной на его борту боевой части: беспилотник-«камикадзе» просто пикировал на радиолокационную станцию.

Максимальная дальность полета «Гарпии» составляла порядка 500 км, причем аппарат мог находиться в воздухе до семи часов. Боевая часть – осколочно-фугасная, массой 32 кг, подрывалась непосредственно над целью при помощи неконтактного взрывателя. Максимальная длина аппарата составляла 2,7 метра, а размах крыла достигал 2,1 метра. В качестве двигателя на нем использовался роторно-поршневой двигатель UE LAR731 мощностью 37 л.с., который позволял «Гарпии» развивать максимальную скорость полета порядка 185 км/ч.

С тех пор данный ударный комплекс в разных модификациях поступил на вооружение армий целого ряда государств мира, в том числе Израиля, Индии, Китая, Тайваня, Турции, Чили, Южной Кореи и Азербайджана. Причем заключенный в 1994 году израильской компанией-разработчиком контракт стоимостью 54 млн долларов на поставку «Гарпий» в Китай вызвал полноценный дипломатический скандал. Правда, не тогда, в момент закупки, а … 10 лет спустя, когда китайские военные отправили свои дроны-«камикадзе» для модернизации в Израиль. В конечном итоге под мощным давлением Вашингтона, израильтяне все же были вынуждены в 2005 году вернуть «Гарпии» владельцам в первоначальном, не модернизированном варианте.

Израильские специалисты, принимавшие участие в разработке и испытаниях «Гарпии», не рассказывали об истории создания этого уникального образца высокоточного оружия – работы по этой теме шли в рамках так называемой черной программы или проекта («black program» или «black project»). Подобного рода программы, имеющие закрытый статус и не афишируемые для широкого круга специалистов, журналистов и общественности, есть во многих странах мира, в том числе и в Израиле.

Впрочем, в зарубежных специализированных изданиях утверждается, что в ходе реализации проекта «Гарпия» израильские конструкторы активно использовали наработки и опыт, полученные в рамках ряда совместных программ, осуществлявшихся инженерами компании «Израэл Аэроспейс Индастриз» вместе с коллегами из других стран. В частности, об этом указано в 36-м издании справочника Jane’s Unmanned Aerial Vehicles and Targets, вышедшем из печати в мае 2011 года (Jane’s Unmanned Aerial Vehicles and Targets. Issue 36. May 2011, p. 125).

В первую очередь, речь в данном случае идет о совместной израильско-германской программе по созданию беспилотного летательного аппарата-разведчика типа «ДиЭйАр» (DAR), которая осуществлялась в 1980-е годы совместно силами специалистов израильской оборонно-промышленной компании «Израэл Аэроспейс Индастриз» и германской самолетостроительной компании «Дорнье» (Dornier). Программа по созданию беспилотника типа DAR выполнялась этими компаниями в интересах Вооруженных сил Германии, но в конечном итоге была закрыта в 1992 году. При этом, что интересно, разработка этого израильско-немецкого беспилотника была начата после того, как Германия в 1981 году вышла из осуществлявшейся совместно с Соединенными Штатами программы по созданию беспилотного летательного аппарата типа «Локаст». В итоге же немецкие военные не получили ни того, ни другого дрона-разведчика.

Второй же программой, которая, как указывается в 36-м издании справочника Jane’s Unmanned Aerial Vehicles and Targets от мая 2011 года, оказала непосредственное влияние на ход работ по созданию собственно самого барражирующего боеприпаса типа «Гарпия», стала совместная разработка, осуществлявшаяся во второй половине 1980-х годов специалистами компании «Израэл Аэроспейс Индастриз» и крупной американской многопрофильной оборонно-промышленной компании «Дженерал Дайнэмикс» (General Dynamics) в интересах американских военных.

После консультаций с представителями командования Военно-воздушных сил Соединенных Штатов указанные две компании подписали особый меморандум о взаимопонимании, в соответствии с положениями которого они должны были в следующем, 1989-м, году совместно принять участие в демонстрационном показе. Последний планировалось организовать в рамках специальной программы Министерства обороны США по оценке и испытаниям зарубежных образцов вооружения и военной техники (Foreign Weapons Evaluation (FEW) programme).

Предполагалось, что в будущем перспективный беспилотник-«киллер», созданный специалистами «Израэл Аэроспейс Индастриз» и «Дженерал Дайнэмикс», сможет занять ту нишу, для которой создавался так и не вышедший из стадии проектной разработки коллега-«неудачник» – упоминавшийся выше противорадиолокационный барражирующий боеприпас типа AGM-136А «Тэсит Рэйнбоу» разработки компании «Нортроп». Впрочем, по ряду причин и этот проект в практическую плоскость не перешел: «Данная демонстрация, по-видимому, не состоялась», – отмечается в этой связи в 36-м издании справочника Jane’s Unmanned Aerial Vehicles and Targets от мая 2011 года.

В результате израильские специалисты собственными силами, без помощи зарубежных коллег, и уже в интересах своих собственных Вооруженных сил – ЦАХАЛа – разработали тот самый барражирующий боеприпас «Гарпия», который и стал на долгие годы эталоном высокоточного авиационного средства поражения данного класса.

Боевое применение «Гарпии» выглядит следующим образом.

Барражирующий боеприпас запускается с наземной пусковой установки при помощи малогабаритного твердотопливного ускорителя, после чего он в полностью автономном режиме по заранее разработанному маршруту следует в назначенный район и также в автономном режиме осуществляет обнаружение работающих (излучающих) радиолокационных станций системы противовоздушной обороны противника, включая станции обнаружения зенитных ракетных комплексов (в т.ч. мобильных), и затем – также в автономном (т.е. автоматическом) режиме – поражает назначенную цель.

Следует особо отметить, что в случае, если на момент подлета «Гарпии» к излучающей радиолокационной станции – но обязательно до перехода дрона-«киллера» в пикирование – атакуемая станция прекращает свою работу и наведение дрона-«убийцы» срывается, барражирующий боеприпас автоматически сходит с боевого курса и переходит в режим патрулирования-ожидания в поисках следующей цели для атаки: возвращение «на базу» для «Гарпии» разработчиком и заказчиком не предусматривалось изначально.

Собственно же поражение цели происходит следующим образом: беспилотник-убийца просто пикирует на назначенную для атаки радиолокационную станцию противника, поражая ее взрывом имеющейся на его борту достаточно мощной осколочно-фугасной боевой части. При этом максимальный убойный эффект при поражении атакуемой цели достигается за счет подрыва боевой части «Гарпии» на небольшой высоте над целью, для чего компанией-разработчиком был применен неконтактный взрыватель.

В базовом варианте в состав одной батареи комплекса с барражирующими боеприпасами типа «Гарпия» входят три мобильные, смонтированные на шасси автомобиля повышенной проходимости, боевые машины-пусковые установки, каждая из которых включает в свой состав 18 барражирующих боеприпасов, размещенных в своих транспортно-пусковых контейнерах и запускаемых из них при помощи стартового ускорителя.

В некоторых зарубежных специализированных изданиях сообщалось о работах по созданию варианта «Гарпии» корабельного базирования, однако достоверных данных о том, что такие работы увенчались успехом и подобного рода барражирующий боеприпас был принят на вооружение военно-морских сил Израиля или какой-либо другой страны, на момент подготовки данного материала автору найти не удалось.

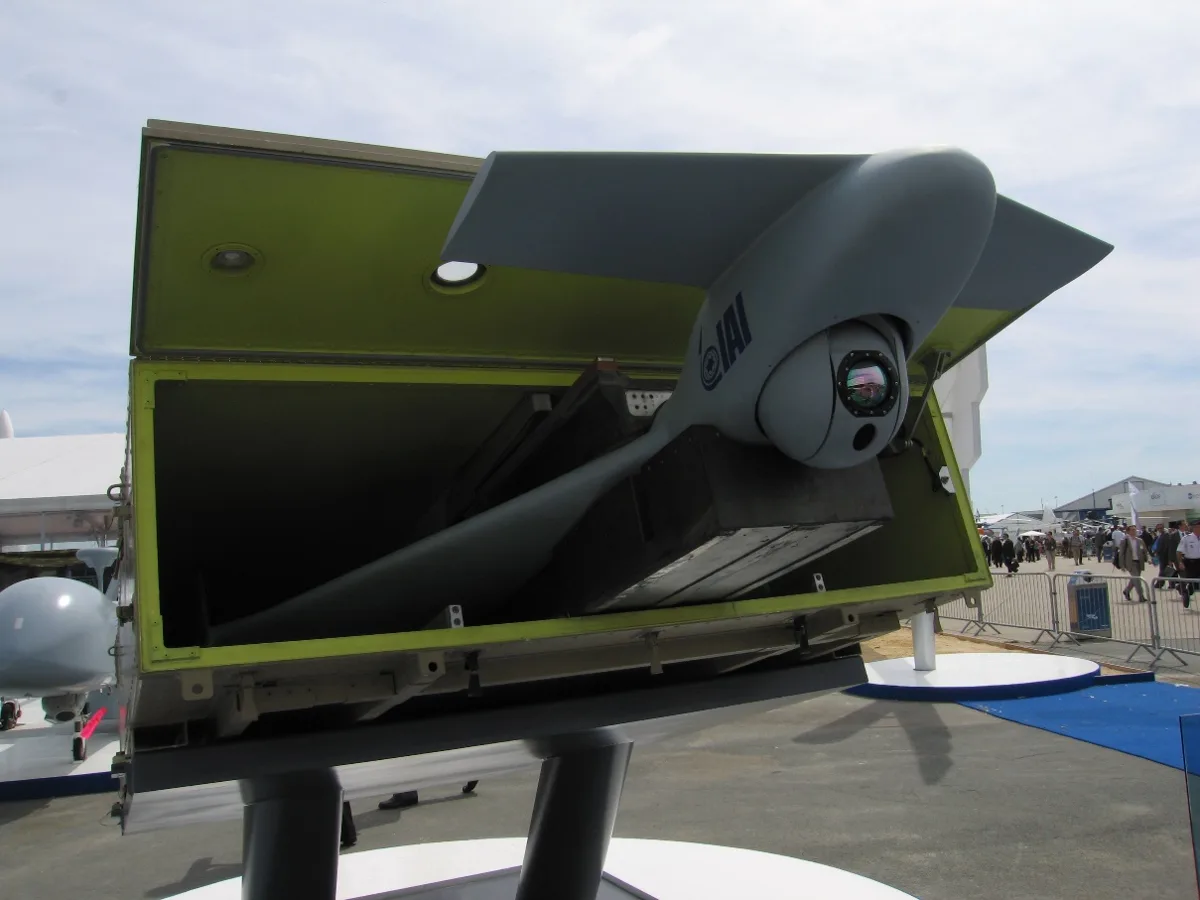

Хранение, транспортировка и запуск ББ «Хароп» обеспечивается при помощи транспортно-пусковых контейнеров (Фото Владимира Щербакова)

В последующем израильскими специалистами был создан серьезно доработанный вариант «Гарпии», который получил обозначение «Хароп» (Harop) и в первую очередь отличается от своего предшественника многоцелевым характером своего применения – он может атаковать широкий спектр целей, а не только радиолокационные станции, как это имело место в случае с «Гарпией».

Впрочем, более существенным отличием нового барражирующего боеприпаса от его предшественника, сделавшим его для израильских военных более выгодным приобретением, стало то, что это было уже не средство поражения класса «выстрелил – забыл», способное после пуска действовать только в автономном режиме, а полноценное высокоточное управляемое оружие, управление которым при необходимости мог осуществлять оператор боевого расчета с наземной станции управления комплекса.

Плюс к тому новый барражирующий боеприпас получил способность в случае отсутствия цели для атаки, сняв боевую часть с боевого взвода, осуществлять посадку и после непродолжительного технического обслуживания и пополнения запасов топлива был вновь готов к боевому применению. Эта особенность нового дрона-«киллера» оказалась как нельзя кстати для военных заказчиков в условиях войн нового поколения.

Следует также отметить, что в конструктивном плане «Хароп» представляет собой существенно более сложный летательный аппарат, чем его предшественник. В частности, он уже построен по аэродинамической схеме «утка»: кроме основного крыла достаточно большой площади, имеющего сложную двухэлементную конструкцию – главная часть крыла и присоединенные к ней дополнительные внешние секции консолей крыла – с хорошо заметным изломом по передней кромке, он имеет еще и переднее горизонтальное оперение.

Причем если переднее горизонтальное оперение у «Харопа» выполнено нескладывающимся, то внешние части плоскостей крыла рассматриваемого дрона-«камикадзе», напротив, выполнены как раз раскладывающимися. Такая конструктивная схема стала необходимой для обеспечения размещения нового барражирующего боеприпаса, имеющего более крупные габариты, в стандартном транспортно-пусковом контейнере. Полностью крыло раскрывается таким образом только после пуска «Харопа» – после выхода аппарата из своего транспортно-пускового контейнера.

В то же время следует отметить, что базовая, нескладывающаяся, часть крыла нового барражирующего боеприпаса была, судя по всему, идейно фактически целиком заимствована с «Гарпии». Хотя, конечно, были несколько увеличены ее размеры и «обрезана» концевая часть, благодаря чему эта часть крыла стала более похожей на трапециевидную в плане.

Другим существенным внешним отличием нового барражирующего боеприпаса от его базовой версии стала измененная форма носовой части фюзеляжа – вместо «классической» цилиндрической формы она стала бульбообразной, с незначительной S-образностью в вертикальной плоскости. Кроме того, в носовой части было размещено, как уже отмечалось выше, переднее горизонтальное оперение, а в ее нижней части расположилась гиростабилизированная шаровидная платформа для размещения оборудования современной оптико-электронной поисково-прицельной системы. Последняя была установлена на «Хароп» в целях повышения его возможностей.

Важной особенностью «Харопа» является возможность отмены полетного задания и возвращения аппарата на свои позиции для повторного использования, для чего, как отмечается в ряде зарубежных источников, аппарат дооснащается особым трехопорным колесным шасси: передняя стойки шасси размещается внизу носовой части фюзеляжа – за гиростабилизированным подвесом с оптико-электронной поисково-прицельной системой, тогда как две основные стойки шасси монтируются под крылом в районе сочленения его нескладывающейся и складывающейся частей. В походном положении все стойки шасси сложены – так «Хароп» и покидает транспортно-пусковой контейнер, а при необходимости выполнить посадку стойки опускаются и фиксируются.

Однако, на взгляд автора, более полезной и эффективной с тактической точки зрения возможностью этого аппарата является то, что кроме выполнения «самоубийственной атаки» вражеской цели барражирующий боеприпас типа «Хароп» может решать задачи обычного разведывательного беспилотного летательного аппарата, передавая в реальном масштабе времени полученные им с помощью бортовых средств обнаружения разведывательные данные на наземный или корабельный командный пункт. Не исключено, что есть возможность передачи этой информации и на другие потребители (корабли, самолеты и пр.), оснащенные соответствующей аппаратурой обмена данными.

В этой связи следует добавить, что в декабре 2011 года в зарубежных специализированных СМИ появилась информация о том, что израильская частная компания «АйЭмСи Микровэйв Индастриз» (IMC Microwave Industries) разработала для барражирующих боеприпасов типов «Гарпия» и «Хароп» новую систему управления и связи, которая позволяет оператору боевого расчета наземного (корабельного) командного пункта осуществлять полноценное управление этими барражирующими боеприпасами вплоть до момента их «столкновения» с целью: таким образом, оператор боевого расчета может отменить команду на атаку даже во время пикирования боеприпаса на цель.

В частности, в заметке, размещенной на ресурсе FlightGlobal (www.flightglobal.com), в этой связи сообщалось, что разработанная система позволяет передавать видеоизображение с аппарата на соответствующий командный пункт с задержкой всего 80 миллисекунд, что было практически подтверждено во время испытаний этой системы (при этом передача данных на наземный командный пункт осуществлялась через дрон-ретранслятор). По данным президента компании-разработчика Аялона Эшеля, масса бортового приемопередающего устройства такой системы управления и обмена данными составляет всего 2 кг, а дальность действия разработанной его специалистами системы управления составляет не менее чем 200 км.

Остается добавить, что компанией IAI в последние годы разработан и уже активно предлагается потенциальным заказчикам на международных оружейных выставках многоцелевой барражирующий боеприпас типа «Мини-Гарпия» (Mini Harpy). Данный боеприпас, впервые представленный на выставке «Аэро Индия» в 2019 году, имеет более высокие летно-технические характеристики, чем «Гарпия», оснащается комбинированной оптико-электронной/инфракрасной системой обнаружения и наведения, обладает способностью поражать как радиолокационные станции и другие источники радиоизлучения, так и обычные наземные и надводные цели, и предназначен, в том числе, для применения из многозарядных мобильных пусковых установок на базе колесного шасси типового армейского автомобиля повышенной проходимости.

Более подробно о дронах-«киллерах» семейства «Гарпия» – «Хароп» будет рассказано в следующей части данного цикла.

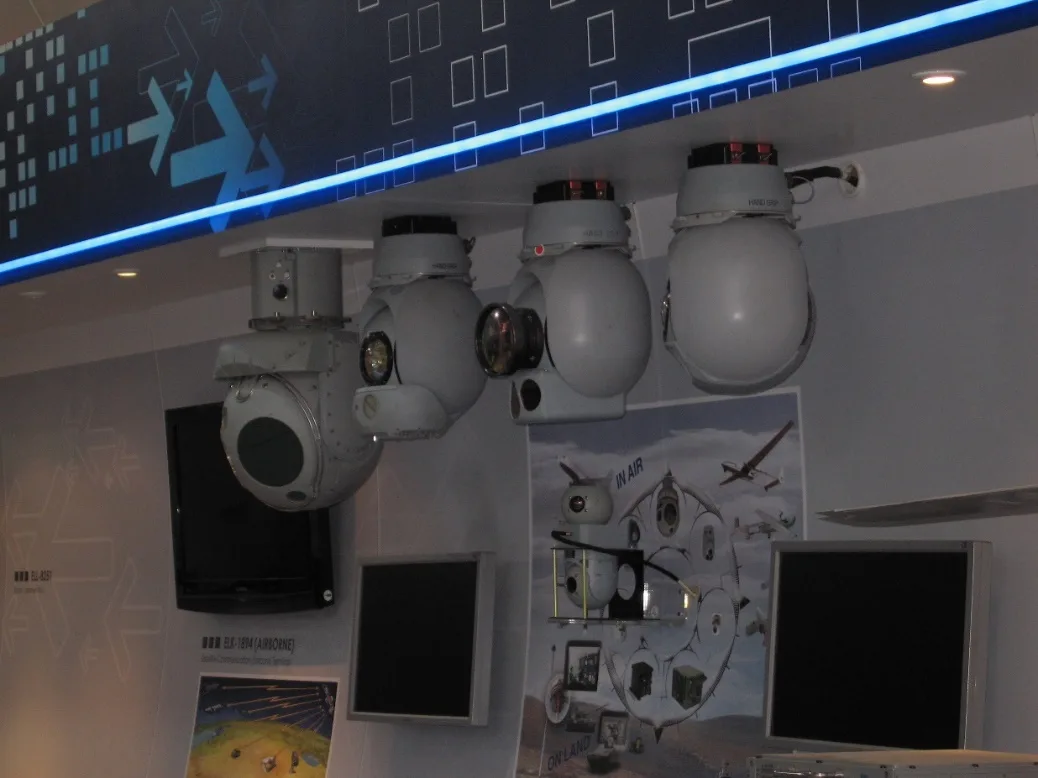

На дронах-«камикадзе» типа «Хароп» могут применяться различные типы оптико-электронных и тепловизионных систем обнаружения и наведения (Фото Владимира Щербакова)
