Схема, представленная на рисунке 30, может быть упрощена [56, 57], как это показано на рисунке 31.

Рис.31. Вариант с аккумулятором и RS-триггером

Особенность схемы, по сравнению с предыдущим вариантом, состоит в том, что здесь используется один, опорный, аккумулятор. Второй, сигнальный, аккумулятор исключён благодаря тому, что на его входе как бы действует код C, значение которого выбрано равным ёмкости аккумулятора С, и тогда функция аккумулятора сводится к простой пересылке сигнальных импульсов на вход RS-триггера, то есть надобность в нём отпадает.

На рисунке 32 приведены временные диаграммы для случая, когда ёмкость аккумулятора R равна Q=8, а числовое значение кода на его входе равно R=3.

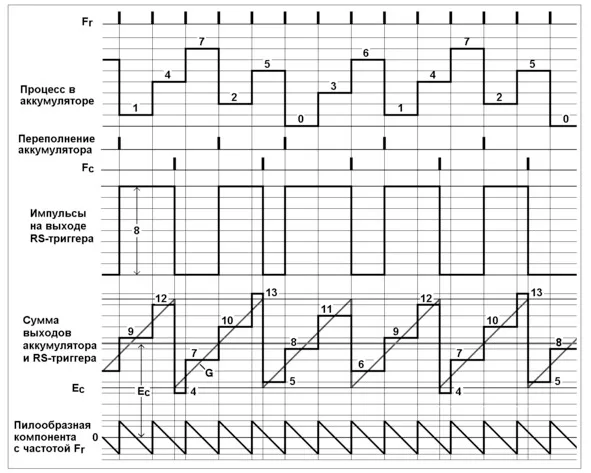

Рис.32. Диаграммы, поясняющие работу схемы на рисунке 31

В аккумуляторе, под действием импульсов опорной частоты Fr, формируется ступенчатая функция, передаваемая на ЦАП. Импульсы переполнения аккумулятора поступают на один из входов RS-триггера, устанавливая его в состояние «1». На другой вход триггера приходят импульсы от ГУН с частотой Fc, которые возвращают триггер в состояние «0». Импульсы с выхода триггера поступают на самый старший разряд ЦАП, в то время как на остальные разряды ЦАП приходят импульсы упомянутой ступенчатой функции с выхода аккумулятора. Результирующий процесс в ЦАП содержит постоянную составляющую E_С и две высокочастотные пилообразные компоненты с частотами Fr и Fc, которые устраняются, как и в предыдущих вариантах, фильтром ФНЧ.

Достоинство данной структуры состоит в возможности использования стандартного ЦАП; от него и будут зависеть характеристики спектральной чистоты сигнала синтезатора. Можно предположить, что они будут такого же порядка, как и в синтезаторах типа DDS, в то время как схема значительно проще, нет необходимости в тригонометрической таблице (LUT).
