Разбирающий механизм строкоотливной наборной машины «Линотип»

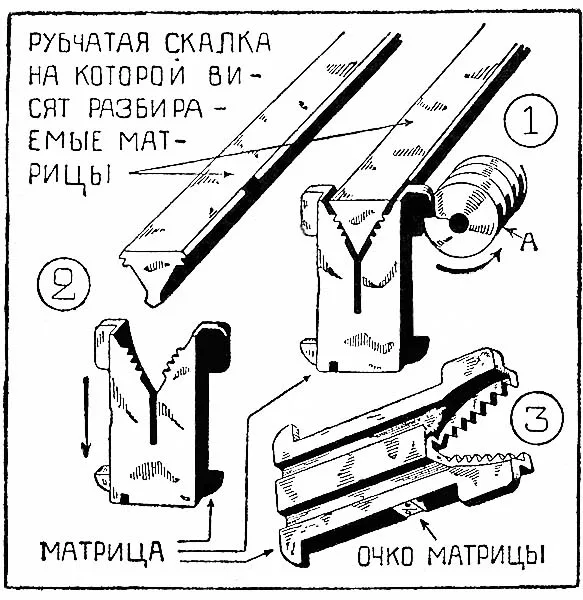

Подлежащая разбору строка матриц передвигается бесконечным винтом «А» (рис. 1) вдоль рубчатой скалки над ячейками магазина (плоского ящика с особыми для каждого рода матриц отделениями). Матрица имеет определенным образом расположенные зубцы, которыми она цепляется за рубчики скалки, и падает в то отделение, над которым поддерживающие рубчики прерываются.

Рис. 1 — матрица висит.

Рис. 2 — матрица падает.

Рис. 3 — вид матрицы «%» с тыльной стороны.

* * *
