К РАССКАЗУ "РУКАСТАЯ МАШИНА"

Разбирающий механизм строкоотливной наборной машины "Линотип"

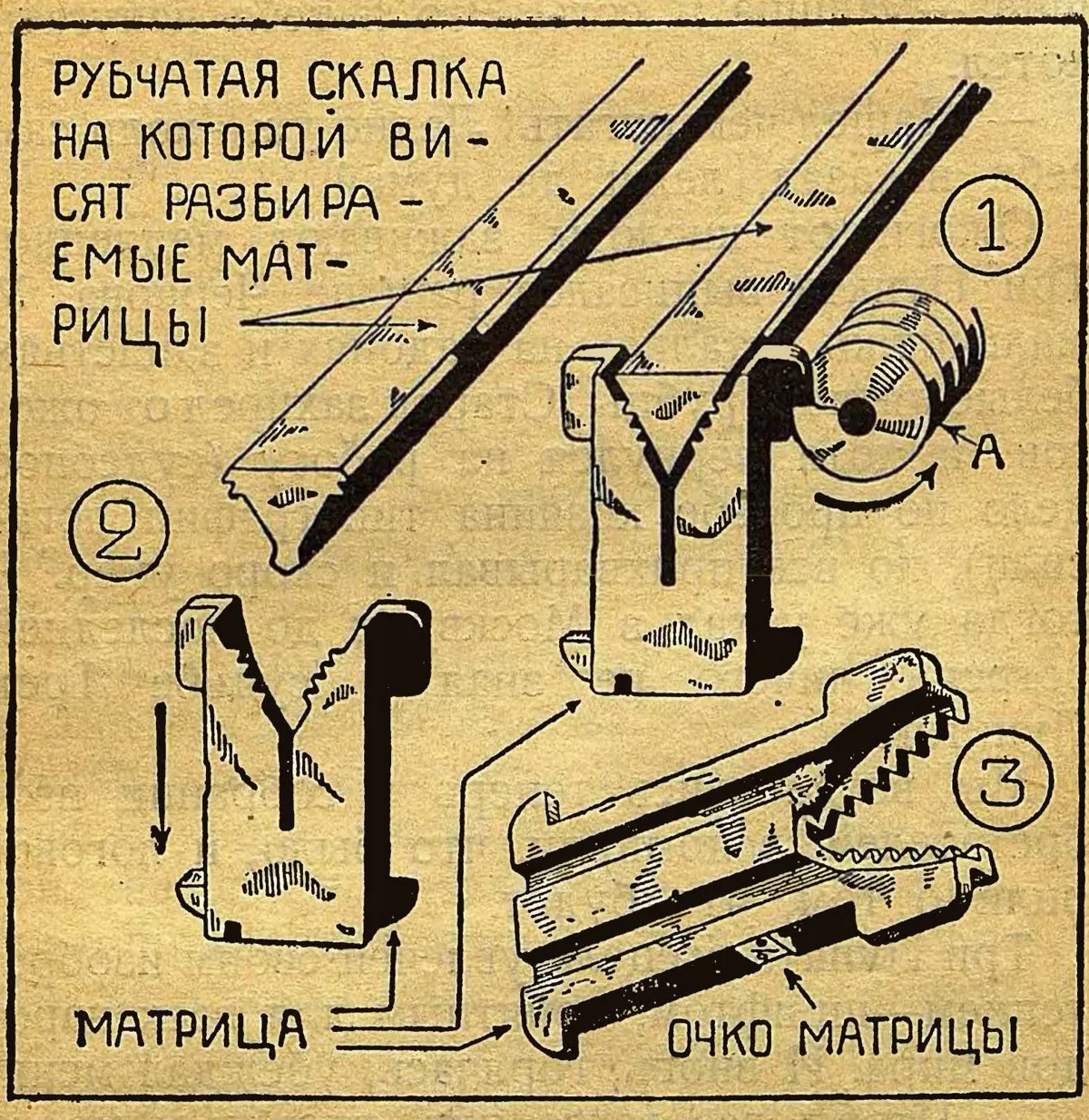

Подлежащая разбору строка матриц передвигается бесконечным винтом "А" (рис. 1) вдоль рубчатой скалки над ячейками магазина (плоского ящика с особыми для каждого рода матриц отделениями). Матрица имеет определенным образом расположенные зубцы, которыми она цепляется за рубчики скалки, и падает в то отделение, над которым Поддерживающие рубчики прерываются.

Рис. 1 — матрица висит. Рис. 2 — матрица падает.

Рис. 3 — вид матрицы "%" с тыльной стороны.
