Инженерия невидимок. Оптические компьютеры. Светоносный собрат транзистора
50

Сразу отметим, что сама по себе идея не нова, она появилась еще полвека назад в пору становления лазерной техники. Осуществление ее сулило многое – ЭВМ стали бы надежнее, да и быстродействие их увеличилось бы более чем в 1000 раз.

Но как совместить транзисторные структуры – основу схемотехники двоичной системы счисления – с оптическими каналами связи? Такой гибрид обязательно потребует преобразования электрических сигналов в оптические и наоборот. А это новые потери и энергии, и времени... И вот после длительных поисков в лабораториях исследователей появился оптический брат транзистора – трансфазор, обладающий двумя устойчивыми информационными состояниями и переключающийся управляющим оптическим сигналом.

В основе работы трансфазора лежит свойство некоторых материалов изменять в зависимости от освещенности свой показатель преломления света. Оно и позволило создать так называемую бистабильную ячейку – основу логических элементов вычислительных систем. Зависимость интенсивности выходного пучка от суммы входных позволяет иметь два состояния: «открыто – закрыто», «да – нет», «1–0», что и нужно для цифровой обработки информации. Вот и вся суть трансфазора.

Он позволяет изготовлять разные логические ячейки, а главное – ему присуще одно замечательное свойство. Оказывается, ничто не мешает сфокусировать в полости его резонатора несколько лазерных пучков. Каждый будет проходить в кристалле своим независимым путем и выполнять предназначенную ему логическую функцию. И если исходный луч расщепить на 3 или на 33, то на нем можно провести сразу три или тридцать три операции. Стоит ли говорить, что это позволяет резко увеличить скорость обработки информации.

Однако оптические сигналы необходимо преобразовать в электрические, которые удобно обрабатывать традиционными методами. Чтобы осуществить такое преобразование, вещество резонатора формируется в виде многослойной полупроводниковой структуры – сверхрешетки. Толщина одного слоя составляет всего несколько десятков ангстрем. А свойства структуры таковы, что перенос заряда сквозь нее возможен только при облучении светом.

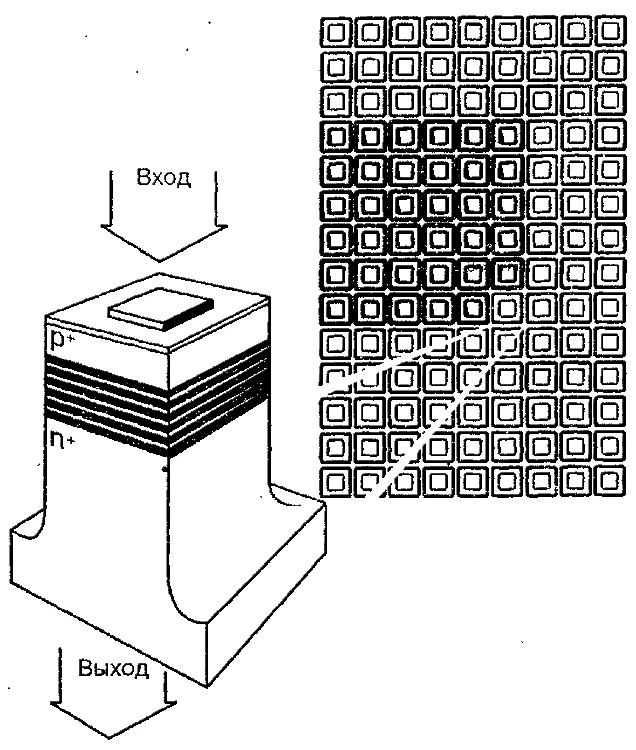

Матрица из оптических транзисторов и вынесенная отдельно сверхрешетка

Структура трансфазора может быть вмонтирована в структуру транзистора. В итоге получаем конструкцию, состоящую из областей «дырочной» (p–тип), собственной (i–тип) и электронной (n–тип) проводимостей. Если на нее спроецировать некий информационный массив, например снимок из космоса, то его можно обрабатывать не последовательно по точкам, а весь сразу!
