Экологическая чистота сооружения в случае необходимости обеспечивается регулярной установкой в ее закрытом пространстве вытяжек с разрядниками-нейтрализаторами вредного выхлопа.

Подобная конструкция может устанавливаться и над основными городскими магистралями, за счет чего возникают два дополнительных уровня, связанных между собой и наземным уровнем, что в 3-4 раза увеличивает пропускную способность магистралей в части легковых автомобилей, которые могут перемещаться по ней без пробок и заторов, а грузовой и общественный транспорт, например, может перемещаться по наземным магистралям. Вместе с тем конструкция, при необходимости, может служить для проводки по наиболее загруженным направлениям дешевых надземных авто– или электропоездов, своего рода аналога метрополитена [3,4,5].

Железнодорожные составы смогут перемещаться по своей полосе движения с минимально возможными интервалами, поскольку рядом с этой полосой находится резервная полоса, регулярно связанная с полосой движения, на которую вследствие этого практически в любом месте и в любое время можно съехать для остановки, разгрузки, погрузки или при аварии, что не препятствует движению остальных поездов по полосе движения.

Это означает, что эффективность перевозок существенно возрастает, расходы многократно снижаются. То есть поток контейнерных грузов в составах при наличии соответствующих терминалов идет непрерывно с одинаковой скоростью, и доставка контейнеров, например из Азии в Европу, обходится в десятки раз дешевле.

Конструкция, позволяющая объединить в одном компактном объеме потоки основных наземных транспортных средств и транспортируемых сред, вместе с тем внутри объема их разделяет – один транспортный поток в виде легковых автомобилей направляется в основном на второй и последующие этажи магистрали-эстакады, другие транспортные потоки в виде сравнительно тяжелого грузового транспорта из отдельных единиц и составных поездов направляется на первый этаж.

Грузовики сначала без задержек въезжают на эту буферною полосу, а затем в удобный момент вклиниваются в общий транспортный поток на смежную полосу движения, причем у них имеется выбор – кроме переезда на соседнюю полосу движения грузовики, продвигаясь дальше по резервно-технической полосе могут съехать на наземную дорогу, переехать на второй этаж, а также объехать место возможной аварии.

Легковые автомобили могут въезжать по соответствующим въездам-пандусам на первый этаж и перемещаться по нему вместе с грузовыми автомобилями, а также переезжать на второй и последующие этажи, предназначенные большей частью для них, последовательно по внутренним переездам с применением волнообразной полосы с уплощением или по межэтажным подвесным переездам-пандусам, а в случае заполненных транспортом полос движения первого этажа въезжать сразу на второй или последующие этажи магистрали-эстакады и съезжать с них соответственно по въездам и съездам-пандусам с наземных дорог и на наземные дороги. Рядом с обеими, как минимум, полосами движения для автомобилей второго и последующих этажей размещены резервно-технические полосы, служащие для обеспечения безостановочного движения автомобилей по основным полосам движения без пробок и заторов, поскольку резервно-технические полосы используются только для въезда на полосы движения, съезда с них, переезде на другие этажи, а также при объезде мест аварий или ремонта [5,6].

Пропускная способность магистрали-эстакады зависит от числа полос движения на каждом этаже и от числа этажей, а конструкция с внутренними и/или внешними переездами обеспечивает быстрое распределение автомобилей по этажам. При этом в процедуре перемещения легковых автомобилей, и до некоторой степени – грузовых автомобилей по КТТМ имеется выбор: они могут перемещаться не только, как это было сказано выше, по выделенным для этого полосам движения, но и въезжать при остановке поездов на прицепленные к составам открытые платформы для транспортировки автомобилей на расстояния, определяющиеся только местом остановок поездов.

КТТМ в виде многоуровневой магистрали-эстакады характеризуется еще и возможностью согласования притока автомобилей с боковых подъездов к ней с ее пропускной способностью и предварительного согласования оттока автомобилей с магистрали-эстакады с пропускной способностью отходящих от магистрали-эстакады трасс, что при максимальной загрузке магистрали-эстакады, например, в часы пик или на перегруженной трассе не приведет к приостановке въезда автомобилей на магистраль-эстакаду и приостановке съезда автомобилей с нее.

Однотипность секций эстакады, возможность изготовления всех ее элементов в промышленных условиях в основном из сравнительно недорогого металлопроката обеспечивают быструю сборку и установку эстакады, а также ее низкую себестоимость.

Возможность размещения всех полос движения эстакады в закрытом объеме с использованием вытяжек с нейтрализаторами вредного выхлопа позволяет понизить шум и загрязненность воздуха вне эстакады, а также защищает полосы движения от воздействия окружающей среды, удлиняя срок ее службы без капитального ремонта в несколько раз по сравнению со сроком службы дорожных покрытий обычных открытых магистралей [1].

Подобные КТТМК в виде многоуровневых магистралей-эстакад для вновь прокладываемых дорожных трасс делают ненужным строительство обычных наземных магистралей с формированием дорогостоящего многослойного дорожного полотна и его последующий дорогостоящий ремонт, причем устанавливать магистрали-эстакады можно и на низкой высоте над самой поверхностью земли, поднимая их уровень только при пересечении с другими магистралями и сооружениями. Малоэтажная магистраль-эстакада к тому же дешевле аналогичной по числу полос движения наземной дорожной магистрали, имеет большую пропускную способность по сравнению с наземной магистралью той же ширины и может устанавливаться при сравнительно небольших затратах в местах, где дороги строить крайне затруднительно и чрезвычайно затратно.

Рассматриваемая конструкция магистрали-эстакады позволяет также въезды-пандусы, съезды-пандусы и подвесные переездные участки для автомобилей между этажами монтировать так, как это диктуется обстановкой и на любых расстояниях друг от друга, например, достаточно часто для густонаселенной местности и достаточно редко для междугородних трасс.

Возможность монтажа въездных и съездных участков с внешних сторон эстакады не только от наземного дорожного покрытия до первого этажа, но и, например, от наземного покрытия до одного из средних этажей или верхнего этажа, обеспечивает быстрый въезд и съезд транспортных средств, а также быстрое перемещение их на менее загруженные транспортными средствами полосы движения эстакады верхних этажей [1,3].

Использование подобных компактных конструкций на больших расстояниях очевидно многократно дешевле как по прокладке, так и по эксплуатации, чем прокладка и эксплуатация автомагистралей, железных дорог, ЛЭП, линий связи, трубопроводов и т.п. в разнесенном виде

Кроме того, замкнутое пространство магистрали-эстакады позволяет организовать с применением уже известных средств движение автомобилей и поездов без участия водителей.

Компактные транспортно-транспортирующие коридоры этого типа можно проводить в зависимости от условий в обе стороны в виде отдельных магистралей одностороннего движения или в виде единых магистралей двустороннего движения

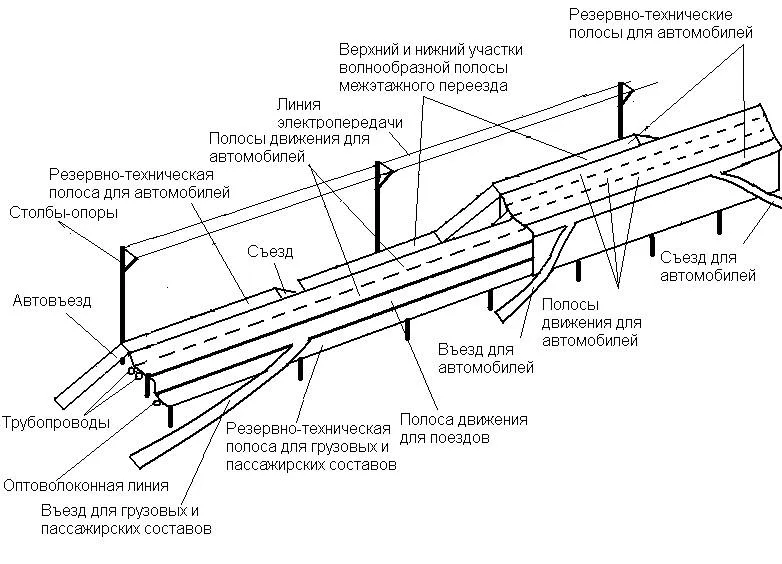

КТТМ в виде многоуровневой магистрали-эстакады на основе стального каркаса и металлических пролетов включает в себя вертикальные и горизонтальные опоры, дорожное полотно с полосами движения, въездные участки и участки съезда, выполненные для автомобилей в виде дугообразных наклонных полос движения, причем в предпочтительном варианте эти полосы закрыты, как минимум, сверху и напоминают изогнутые рукава. Этажи магистрали-эстакады соединяются между собой с внешней стороны переездами в виде дугообразных наклонных полос движения, причем в предпочтительном варианте эти полосы, закрытые сверху и по бокам, напоминают изогнутые рукава. Однако в данной конструкции двустороннего движения более целесообразно использование для автомобилей внутренних переездов с одного уровня на другой за счет использования уплощенных волнообразных полос, регулярно совпадающих с одноуровневыми полосами движения.

Магистраль-эстакада в условиях холодного или дождливого большую часть года климата выполняется, как минимум, в виде крытого двухэтажного сооружения. При двустороннем движении она, как правило, содержит по две полосы движения для автомобилей в одну сторону на нижнем уровне и по одной железнодорожной линии в одну на этом же уровне. Наряду с полосами движения на нижнем уровне предусмотрены две буферные (резервно-технические) полосы для автомобилей в виде волнобразных уплощенных полос, то есть имеется, как минимум, по одной резервно-технической полосе в каждую сторону движения, выполняющих роль буфера и применяющиеся на магистрали-эстакаде только для въезда, съезда автомобилей и объезда ими мест аварий или ремонта. Также на нижнем уровне имеется по одной резервной полосе в каждую сторону движения по краям платформы для поездов. На верхнем уровне имеется по три полосы движения в каждую сторону для автомобилей и по одной буферной полосе. Внешние въезды (съезды) с наземного уровня на второй уровень магистрали-эстакады, использующиеся для въезда (съезда) автомобилей, имеют ширину не менее 4 метров.

Полосы движения и буферные полосы в виде пролетных участков проложены на вертикальных и горизонтальных опорах. Безостановочное автомобильное движение, даже при возникновении препятствий на отдельных участках магистрали-эстакады, обеспечивается возможностью переезда транспортного средства на буферную полосу или на другой этаж эстакады по межэтажному переезду. Въездные участки и участки съезда, а также возможные межэтажные внешние переезды размещены по бокам эстакады.

Сборка магистрали-эстакады осуществляется, как правило, с применением длинномерных конструкций с малым числом вертикальных опор. Каждый этаж эстакады опирается на продольные и поперечные опоры, крепящиеся на вертикальных опорах. На опоры укладываются пролетные участки из металлических листов-плит. На них в качестве дорожного покрытия на полосы движения автомобилей и буферные полосы наносится сравнительно тонкий слой сталефибробетона (не менее 50 мм). Стальные листы-плиты пролетных участков упрочняются ребрами жесткости (ортотропные плиты). Рельсы для железнодорожных путей укладываются на балочно-неразрезные фермы.

Пролетные участки нижнего уровня магистрали-эстакады двустороннего движения протяженностью 1000 м и шириной 30 метров в виде стальных листов-плит (6х3х0,01) метра укладываются на стальные двутавровые балки – продольные и поперечные опоры, высотой по сечению 200 мм, шириной – 100 мм, которые закрепляются на вертикальных опорах – металлических колоннах – средней высотой от наземного уровня до уровня первого этажа 3 метра, диаметром 50 см, толщиной стенки 30 мм. Колонны располагаются на расстоянии 30 метров друг от друга продольно и 15 метров поперечно в три ряда. Каждая колонна устанавливается на основе из нескольких свай длиной три метра, диаметром 15 сантиметров.

Площадь пролетных участков нижнего уровня с учетом внутренних переездов составляет порядка 30000 м². Если по нижнему уровню допускается проезд автобусов и большегрузных автомобилей, то стальные листы-плиты усиливаются. Для этого к нижней поверхности плоского стального листа привариваются продольные и поперечные ребра, имеющие разную жесткость, то есть формируется ортотропная плита, цена которой несколько выше цены плоского стального листа из металлопроката. Железнодорожные пути при их наличии монтируются на балочно-неразрезных фермах.

Масса пролетных участков нижнего уровня протяженностью 1 км и шириной 30 метров при толщине стальных листов-плит 0,01 м и плотности стали 7,8 т/м³ составляет: 1000м х 30м х 0,01м х 7,8т/м³ = 2340 тонн. С учетом рельсов на двух действующих железнодорожных путях и двух резервных колеях (их масса из расчета 50 кг на 1 метр составляет 400 т) масса пролетного участка нижнего уровня составит 2740 тонн. Площадь пролетных участков – порядка 30000м².

Пролетные участки верхнего уровня магистрали-эстакады двустороннего движения протяженностью 1000 м в виде стальных листов-плит (6х3х0,01) метра укладываются на стальные двутавровые балки-опоры, высотой по сечению 200 мм, шириной – 100 мм, которые закрепляются на продолжении вертикальных опор высотой 4 метра над первым уровнем эстакады.

Площадь пролетных участков верхнего уровня составляет 30000 м². Масса пролетного участка верхнего уровня протяженностью 1 км и шириной 30 метров при толщине стальных листов-плит 0,01 м и плотности стали 7,8 т/м³ составляет: 1000мх30мх0,01мх7,8т/м³ = 2340 тонн. Площадь пролетного участка – 30000м².

Масса обоих пролетных участков протяженностью каждого 1 км и шириной каждого 30 метров составляет 5080 тонн. Площадь обоих пролетных участков – 60000м².

Масса пролетных участков автомобильного межэтажного переезда протяженностью 150 м, шириной 4 метра, толщиной стальных листов-плит 0.008 м и плотности стали 7.8 т/м³ составляет: 150 м x 4 м x 0,008 м x 7,8т/м³ = 37 тонн. Площадь пролетных участков переезда составляет 600 м². Масса восьми металлических консолей – стальные балки длиной 4 м каждая, высотой в поперечном сечении 200 мм, шириной 100 мм – составляет 0,7 тонны, поскольку для данного типа двутавровой балки масса балки протяженностью 44,7 м составляет 1 тонну. Масса продольной балки длиной 150 м составляет 3 тонны. Общая масса стальных межэтажных переездов составляет 41т. Масса двух переездов составляет 82т, и площадь – 1200 м². Однако, для протяженных дальних КТТМ (сто и больше километров) внешние межэтажные переезды приходятся в среднем по два на каждые пятьдесят километров, или доля одного километра составляет 1,6т по массе и 24 м² по площади.
