Полки раковин, на которые устанавливают смеситель, бывают трех видов: с одним отверстием – для установки водоразборного крана или смесителя типа «елочка», двумя отверстиями – для установки смесителя с верхней камерой смешивания и тремя отверстиями – для раздельного крепления излива крана и его управляющих рукояток. Бывают раковины и без отверстий в полке, в этом случае предполагается, что водоразборный кран или смеситель будет установлен в настенном варианте. Перед установкой раковины или кухонной мойки на стену на ней закрепляют смеситель. Если сначала смонтировать раковину, то смеситель на ней тоже можно установить, но из-за тесноты сделать это будет гораздо сложнее.

Монтаж смесителя производится в точном соответствии с инструкцией фирмы-производителя и чаще всего сводится к установке одной-двух прокладок и закручивании одной гайки.

Если на раковинах нет монтажных отверстий, а это наиболее часто встречающиеся в продаже раковины, то их устанавливают на П-образный кронштейн (рис. 5.3). Этот кронштейн представляет собой кусок полосовой стали с приваренными к нему двумя обрезками стальной трубы.

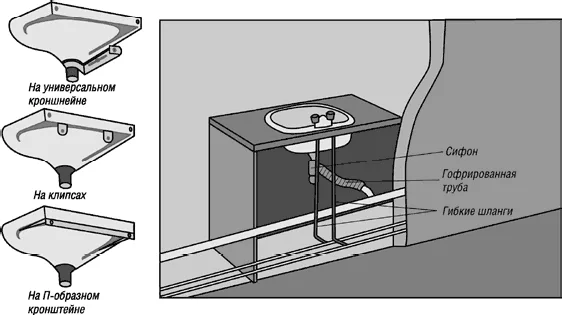

Рис. 5.3. Варианты крепления раковины

Несмотря на свою неказистость, П-образный кронштейн – довольно прочное крепление, и он абсолютно не виден, поскольку заходит в пазы раковины. Однако у него есть недостаток – надежно удерживая раковину при давлении на нее вниз (например, при опирании на раковину руками), этот кронштейн не предотвращает опрокидывание раковины. Дополнительно к П-образному кронштейну нужно устанавливать клипсы или саморезы.

Современные раковины практически перестали устанавливать на кронштейнах и саморезах. Сейчас кухонные мойки устанавливаются в выпиленное или специально оставленное отверстие в столешнице кухонной мебели или в специальный ванный шкафчик, прозванный в народе «мойдодыром». Раковина вставляется в отверстие, желательно на прокладках, и крепится к столешнице саморезами изнутри шкафчика. Если раковина устанавливается в ванной, то она просто вставляется в отверстие «мойдодыра» и ничем не закрепляется. Зато сам шкафчик или столешница должны быть надежно прикреплены к стене и полу.

После закрепления раковины к стене производят подключение смесителя к водорозеткам. Современные настольные смесители чаще всего укомплектовываются гибкими шлангами – нужно просто ввернуть концы шлангов в водорозетки либо предварительно установить в водорозетки запорную арматуру (шаровые краны) и подключить шланги к ним.

Гибкая подводка

Гибкая подводка – это шланг с фитингами или другими элементами на концах для подсоединения к системам трубопровода и собственно сантехники или бытовой техники. С помощью гибкой подводки осуществляется подсоединение бытовых приборов (стиральных и посудомоечных машин, сантехники, смесителей) к системам газо– и водоснабжения. При этом обеспечивается не только подача необходимой рабочей среды (воды или газа), но и мобильность бытовых приборов – есть возможность передвинуть их таким образом, чтобы было наиболее удобно ими пользоваться, нет привязки к стоякам. К тому же сам процесс монтажа является достаточно простым, удобным и быстрым.

Все типы гибкой подводки подразделяются в зависимости от вида подаваемой рабочей среды на подводку для воды и подводку для газа. Различия – в материалах, используемых для их изготовления. Подводка для смесителя может быть выполнена из обыкновенной резины, например с алюминиевой или нержавеющей оплеткой, а для газовой подводки применяют уже другие материалы – специальные полимерные шланги без алюминия в составе оплетки.

Резиновые рукава

Данный тип гибкой подводки представляет собой резиновый (каучуковый) или полимерный шланг, который для защиты от внешних воздействий достаточно плотно оплетается металлическими жилами или нитями, при этом в качестве материала оплетки зачастую используется нержавеющая сталь или алюминий. На обоих концах гибкой подводки такого типа устанавливают металлические втулки или фитинги, которые, в свою очередь, обжимаются металлической гайкой.

От качества соединения резинового шланга в оплетке с металлическими втулками зависит герметичность и надежность резиновой гибкой подводки. Поэтому необходимо приобретать резиновые рукава только известных, проверенных временем фирм-производителей. Отметим, что такая подводка для газа отличается невысокой ценой, доступной практически всем потребителям, но в то же время она значительно проигрывает по своим прочностным и эксплуатационным характеристикам другому типу гибкой подводки – сильфонному. Напротив, что касается применения водяной подводки в коммунальном хозяйстве, то гибкая подводка для воды с металлической оплеткой имеет на сегодняшний день самое широкое распространение, полностью отвечая всем нормам эксплуатации сантехники.

Сильфонная подводка

Гибкая подводка сильфонного типа представляет собой металлический рукав, выполненный в виде гофры со складками, – сильфонный металлорукав, что позволяет без проблем изгибать и сжимать подводку. Сильфонная подводка намного меньше изнашивается, более надежна, устойчива к механическим воздействиям и эффективно защищает от поломок бытовые приборы, которые она соединяет с трубопроводом. Таким образом, гибкая сильфонная подводка еще и повышает безопасность использования бытовых приборов, подсоединенных к водо– и газопроводным системам. Естественно, стоимость гибких подводок сильфонного типа значительно превышает стоимость резиновых рукавов с оплеткой. Гибкая сильфонная подводка пользуется все большей популярностью и постепенно вытесняет резиновые рукава.

Сифоны

Сифон – это сантехническое устройство, предназначенное для создания гидрозатвора – небольшого количества воды, препятствующего проникновению в квартиру запахов из канализационных труб. Существуют две конструкции сифонов: в виде загнутой, как буква S, трубы и в виде бутылки. Они называются соответственно бутылочный, или стаканный, и двухоборотный, или коленчатый. А разнообразнейшие разновидности сифонов – это всего лишь дизайнерские решения двух основных конструкций (рис. 5.4).

Рис. 5.4. Устройство сифона из ПВХ (стрелкой показано уплотнение резиновой манжетой):

1 – корпус сифона; 2 – отвод; 3 – угольник; 4 – раструб с изоляцией; 5 – канализационная труба

Большим преимуществом бутылочных сифонов (рис. 5.5, а) является простота очистки. Для этого достаточно лишь открутить крышку. В старых квартирах, как правило, устанавливались стальные или чугунные двухоборотные сифоны. Верхняя часть колена таких сифонов снабжена ревизией, похожей на ту, что устанавливается в канализационных трубах (рис. 5, 5, б). Эта ревизия предназначена для прочистки засоров.

Могут немного отличаться друг от друга способы соединения сифонов и канализационных трубопроводов.

Рис. 5.5. Основные виды сифонов:

а – бутылочный сифон; б – двухоборотный стальной сифон с ревизией

Сифон для ванны состоит из двух труб: слива и перелива. Перед водяным затвором они соединяются, и уже по одной трубе вода уходит в канализацию. У хорошего сифона трубы должны легко регулироваться по длине и подходить к любому сливному отверстию независимо от его расположения. Существуют сифоны с автоматическим сливом, они укомплектованы крышкой и заглушкой для слива.

В отверстие перелива устанавливается штырек. С внешней стороны ванны он соединен с заглушкой слива. На штырек надевается крышка. Поворот ее в одну сторону заставляет заглушку опуститься в отверстие слива и не пропускать воду, а поворот в другую приподнимает ее – и вода сливается.

Сифон для душевой кабины, или трап, устанавливается в поддон душевой кабины или просто монтируется в пол и предназначен только для слива воды. Он никогда не закрывается заглушкой, в отличие от ванн и раковин. Чем меньше его высота, тем лучше. Обычно она колеблется от 8 до 20 см. Существуют и специальные конструкции. Например, в отверстие слива вставляется трубка высотой чуть меньше высоты душевого поддона. В верхней части трубки есть отверстие для слива воды. Поэтому поддон наполняется теплой водой, пока вы принимаете душ. Соответственно, ногам не холодно. Также есть специальный трап, который устанавливается прямо в пол. Выдалбливается канавка, в нее помещаются канализационная труба и трап. Сверху пол покрывается плиткой.

Сифоны для раковин. Различают коленчатые, бутылочные и гофрированные сифоны. Последний сначала изгибается так, чтобы получился водяной затвор. Его изгиб закреплен пластиковой лентой. Остальная часть сифона подвижна и может гнуться в любом направлении. К сожалению, складки сифона быстро забиваются грязью и жиром. Второй – это хорошо всем знакомая жесткая конструкция, по форме напоминающая бутылку. Она есть практически в каждом доме под раковиной. С ней можно быть спокойным за сохранность соскользнувших при мытье рук колец – они будут лежать на дне сифона. А вот в гофрированном сифоне ничего не задерживается. Поэтому советуем купить комбинированный вариант – бутылочный сифон с гофрированным шлангом.

У коленчатого сифона практически нет никаких характерных особенностей. Это просто изогнутая труба. Во всех случаях эти сифоны занимают дефицитное пространство под раковиной, необходимое в наших небольших ванных комнатах. Например, чтобы установить под раковину стиральную машину. Для этого можно приобрести специальный сифон, который помещается в специальную коробку. Для нее в стене под раковиной пробивают отверстие. От слива раковины к стене будет протянута только тонкая труба, длину которой можно легко отрегулировать. По высоте же она занимает лишь 6 см.

Сифоны для стиральных машин. Похожая конструкция (когда сифон помещен в коробку и вставлен в стену) предлагается и для стиральных машин. Лицевая сторона его коробки закрыта декоративной крышкой. Коробка прикрепляется к стене в любом месте. Слив прячется внизу под декоративную крышку. Если вдруг понадобится передвинуть стиральную машину, то все продумано – взгляд не будет натыкаться на некрасивые, причудливо изогнутые трубы. На виду будет лишь симпатичная коробочка. Точно так же можно подключить и посудомоечную машину. Мало того, сифон можно полностью убрать в стену, оставив снаружи лишь декоративную крышку и небольшой кусок трубы, на который надевается шланг слива стиральной машины.

Сифоны для кухонь. До недавнего времени сифон на кухне был нужен исключительно под раковиной. Сейчас на кухне ставят посудомоечную и стиральную машины. Да и сами мойки стали разнообразными. Вместо одной раковины мойка может иметь два или даже три отделения. В этом случае нужно купить «разветвленный» сифон, где число «веток» совпадает с числом сливов.
