Практически ни одно кровельное покрытие на скатной крыше не является полностью герметичным и в одиночку не способно обеспечить полного отсутствия влаги под кровлей и комфортного микроклимата в помещении зимой и летом. Чтобы вода, которая может проникнуть под покрытие, не намочила конструкцию крыши и нижележащие элементы здания, необходимо уложить дополнительную гидро– и пароизоляцию. Для этого можно использовать как традиционный способ изоляции крыши – жесткий настил из водостойкой фанеры или плит OSB, соединенных на паз – гребень, покрытый рубероидом, так и современный – подкровельную пленку.
Сплошной настил необходим, если планируется укладывать на крыше рубероид и битумную черепицу. Эти покрытия слишком мягкие, для того чтобы их можно было крепить непосредственно на деревянную обрешетку. Гонт и рубероид прибивают к настилу оцинкованными гвоздями. Для покрытия из плоского кровельного листа также необходим сплошной настил со слоем гидроизоляции. Его выполняют и под любое другое покрытие, которое будет укладываться на крыше с небольшим уклоном – от 10 до 20°.
Жесткий настил с рубероидом может долго лежать на крыше без покрытия и удобен для дальнейших работ по укладке покрытия, поскольку по нему легче передвигаться, чем по реечному каркасу. Вместе с тем он повышает стоимость крыши, требует трудоемкого монтажа и, следовательно, увеличивает общее время устройства крыши.
Кровельные пленки дешевле сплошного настила даже при использовании дорогой пленки с высокой паропроницаемостью. Кроме того, дощатый настил вместе с рубероидом весит 15–23 кг/м2, а вес кровельной пленки обычно не превышает 0,09–0,2 кг/м2. Однако большинство пленок чувствительны к ультрафиолетовому излучению, поэтому их можно оставить без финишного покрытия максимум на месяц, и только некоторые – на 3–4 месяца.
Подкровельная пленка устроена таким образом, что вода стекает по ней, не просачиваясь, и при этом может обеспечиваться разная степень паропроницаемости, что позволяет пару уходить через пленку в верхний вентилируемый зазор. У пленок с низкой паропроницаемостью этот показатель не превышает 700 г · сут/м2 (то есть за сутки через 1 м2 пленки проходит не более 700 г водяного пара). Такую пленку нельзя укладывать непосредственно на утеплитель или деревянный настил, поскольку они могут отсыреть. У пленок с высокой паропроницаемостью этот показатель гораздо выше. Выведение пара достигается за счет перфорации в виде микроотверстий в форме воронки, обращенной широкой стороной внутрь помещения. Благодаря этому пленка не пропускает воду, но не препятствует прохождению водяного пара. Такие пленки, свойства которых в разных направлениях различны, часто называют мембранами. Наряду с классическими подкровельными пленками на рынке присутствуют диффузионные и супердифузионные мембраны, паропроницаемость которых достигает 3000 г · сут/м2. Выпускаются и паронепроницаемые пленки с показателем паропроницаемости близким к нулю. Их используют для того, чтобы водяной пар, образующийся в результате жизнедеятельности обитателей дома, не увлажнял изнутри утеплитель (такие пленки используют также в каркасных конструкциях стен).
При выборе типа гидроизоляции необходимо в первую очередь руководствоваться требуемыми значениями показателей паропроницаемости и прочности. Так, если у пароизоляции сопротивление паропроницанию окажется меньшим, чем у гидроизоляции, то при отсутствии достаточного воздухообмена над слоем утеплителя в холодный период года в нем неизбежно будет образовываться и накапливаться конденсат.
То же самое происходит в результате некачественной – с большим провисом – установки гидроизоляционной пленки. Это, кстати, наиболее распространенная ошибка. При использовании пленок необходимо строго соблюдать величину зазора между гидроизоляцией и теплоизоляцией. И эта величина может быть разной у разных видов гидроизоляционной пленки.
В целом, наиболее целесообразным является использование подкровельных пленок на крышах со средним и выше среднего углом наклона. Они не рекомендуются для плоских крыш и крыш с углом наклона 10–20°. В этом случае безопаснее выполнить традиционный дощатый настил, покрытый рубероидом. Следует также учитывать, что пленки укладываются в основном под жесткие кровельные покрытия: черепицу, кровельные листы, металлочерепицу, профнастил.
Монтаж кровельной гидроизоляции
Все типы гидроизоляционных пленок и мембран раскатываются горизонтально от карниза к коньку с нахлестом. Места нахлеста обозначаются на пленке специальной полосой, а его размер зависит от уклона крыши. При уклонах до 21 % горизонтальный нахлест должен быть не менее 20 см, при 22–30 % – 15 см, а при уклоне свыше 31 % допускается нахлест 10 см. Крепятся пленки с помощью строительного степлера или оцинкованными гвоздями с широкой шляпкой, места нахлеста изолируются специальной клейкой лентой. При этом рекомендуется раскатать пленки таким образом, чтобы места нахлестов приходились на деревянные конструкции (стропила, рейки контробрешетки, дистанционные бруски). В ендовах (внутренний угол в месте стыковки двух скатов) и на наклонных коньках вальмовых и шатровых крыш пленка сначала укладывается вдоль оси конька или ендовы. Если обрешетка была пропитана антисептическим составом, то перед монтажом пленки нужно убедиться, что пропитка высохла.
Гидроизоляционный слой должен выступать за линию стен у карниза крыши и у свеса крыши над фронтоном не менее чем на 200 мм, по торцам крыши гидроизоляционные пленки должны выходить на торцевые доски. При этом у карниза гидроизоляция выводится по стропилу и прикрепляется клейкой лентой. В этом случае по количеству стекающей с пленки воды удается быстро распознать повреждения кровли.
Перфорированная пленка обязательно должна укладываться таким образом, чтобы перфорация была ориентирована наружу. Иначе она начнет пропускать влагу внутрь крыши и не выпускать пар изнутри, что будет означать действие, прямо противоположное ее предназначению. Надписи на пленке всегда указывают ее лицевую (наружную) сторону.
Пленки укладывают с провисом между стропилами около 20 мм. Провис требуется для исключения натяжения пленки и ее обрыва в результате уменьшения размеров пленки от холода, а также некоторой «игры» стропильной системы. При этом желательно, чтобы расстояние между стропилами было не более 1,2 м.
Антиконденсатная пленка устанавливается в сухую погоду после монтажа стропильной системы крыши и укладки утеплителя. Ее раскладывают на стропилах от карниза к коньку крыши внахлест горизонтальными полосами впитывающей поверхностью вниз и закрепляют скобами строительного степлера или оцинкованными гвоздями с широкой шляпкой. При этом нижняя поверхность не должна касаться утеплителя. Чтобы обеспечивалось проветривание, расстояние между пленкой и утеплителем должно быть 40–60 мм. Нижняя кромка пленки должна обеспечивать удаление стекающей влаги в водоотводный желоб.
Сверху пленочного покрытия крепят бруски контробрешетки сечением 40 × 25 мм с интервалом между ними 100–150 мм. Их прибивают вдоль стропил оцинкованными гвоздями. Поверх монтируется обрешетка под кровельное покрытие.
Применение той или иной схемы гидроизоляции часто обусловлено типом используемого кровельного покрытия. Так, для кровли из натуральной черепицы, шифера или композитной металлочерепицы с внутренним акриловым покрытием в качестве гидроизоляции рекомендуется диффузионная и супердиффузионная мембрана. В этом случае делается только верхний вентиляционный зазор. Вполне возможно и применение гидроизоляционных пленок из полиэтилена или полипропилена. В этом случае устраиваются два вентиляционных зазора – верхний и нижний. Методика работ не отличается от вышеописанной: по стропилам кладется гидроизоляция, сверху укладывается контробрешетка, затем обрешетка, к которой крепят покрытие. При устройстве кровли из мягкой (битумной) черепицы поверх обрешетки крепят сплошной настил и уже поверх него – черепицу. Изнутри монтируют утеплитель и затем – пароизоляцию.
Еврошифер имеет высокую теплопроводность, при суточном перепаде температур на нижней его поверхности появляется конденсат. Поэтому в качестве защиты кровли из еврошифера применяются антиконденсатные и другие гидроизоляционные пленки, уложенные с двумя вентиляционными зазорами. Применять диффузионные мембраны в этом случае не рекомендуется.
В качестве гидроизоляции кровли из металлочерепицы без внутреннего покрытия акрилом рекомендуется антиконденсатная пленка, так как металл имеет высокую теплопроводность и при суточном перепаде температур на нижней поверхности металлического покрытия появляется конденсат. Возможно применение гидроизоляционных пленок. Нельзя применять диффузионные мембраны, кроме специальных объемных разделительных диффузионных мембран. Для устранения влаги между металлочерепицей и гидроизоляцией с помощью обрешетки создают верхний вентиляционный зазор высотой около 40 мм. Между теплоизоляцией и гидроизоляцией выполняется нижний вентиляционный зазор.
Для металлической фальцевой кровли рекомендуется применение антиконденсатной и паронепроницаемой пленки с двумя вентиляционными зазорами. Также возможно применение гидроизоляционных пленок (как перфорированных, так и неперфорированных) из полиэтилена или полипропилена и пароизоляционных пленок с двумя вентиляционными зазорами. Нельзя применять диффузионные мембраны, кроме специальных объемных разделительных мембран для металлических фальцевых кровель.
Гидроизоляция сложных участков крыши
Особенно тщательно необходимо изолировать места пересечения с проникающими элементами конструкции: печными и каминными трубами, вентиляционными коробами, стойками антенн и т. д. Гидроизоляция накладывается на эти элементы на 50–100 мм выше кровельного покрытия. В месте пересечения в пленке делается надрез в виде трапеции. Верхний и нижний клапаны отводятся и закрепляются на проникающей детали или на ближайшем горизонтальном элементе обрешетки с помощью скотча или самоклеящейся двухсторонней ленты. Боковые клапаны отводятся вверх и закрепляются на проникающем элементе похожим способом. Для лучшей изоляции желательно уложить сверху дополнительный слой пленки вокруг этих элементов.
Кроме того, можно использовать профилированные металлические фартуки, выполненные непосредственно на месте (из оцинкованной стали с полимерным покрытием, меди, легированного титаном цинка), или готовые доборные элементы. Примыкание трубы дымохода к скату крыши, как правило, уплотняется фартуком из оцинкованной кровельной стали, накладка вокруг фартука закрывает щель между ним и стеной. Она необходима, если элементы фартука не заведены в стену трубы, а только прилегают к ним. Элементы фартука – нижний, верхний и два боковых – выполняют из кровельного металлического листа шириной около 40 см.
В месте соединения с мансардным окном мембрану накладывают на оконный короб на ширину 5 см и крепят. Соединение заклеивают. Обычно производитель окон предусматривает в комплектации уплотнители и дает инструкции к монтажу.

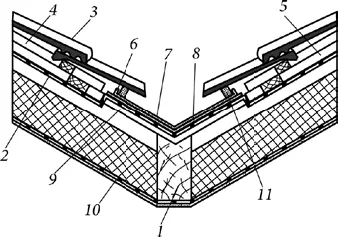

Рис. 3.9. Гидроизоляция ендовы:
1 – стропило; 2 – гидроизоляционная пленка; 3 – кровельное покрытие; 4 – обрешетка; 5 – контробрешетка; 6 – скоба крепления желоба; 7 – желоб; 8 – супердиффузионная мембрана; 9 – сплошной настил; 10 – пароизоляция; 11 – поролоновая полоса
В ендовах (рис. 3.9) для обеспечения дополнительной надежности рекомендуется укладывать материал с нахлестом 300 мм и обеспечивать накладку над основным слоем из супердиффузионной мембраны шириной 300–500 мм по всей длине ендовы.
