Регулятор рассчитан на установку в автомобилях ВАЗ, при которой, если переключатель рода работ стеклоочистителя установлен в среднее положение, на контакт 1 разъема поступает напряжение +12 В, контакт 2 соединяется с электродвигателем, а контакт 3 — с массой автомобиля (рис. 34).

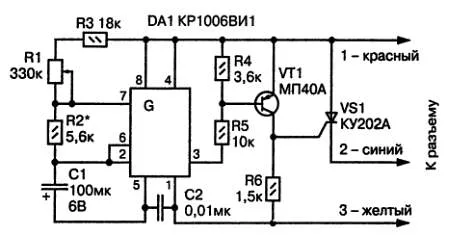

Рис. 34. Схема регулятора работы стеклоочистителя

Потенциал вывода 3 таймера DA1 равен нулю, вследствие чего отпираются транзистор VT1 и тиристор VS1, который включает электродвигатель. При его вращении контакты кулачка замыкают тиристор, и он запирается. Через некоторое время после подачи напряжения, определяемого элементами R2, С1, уровень вывода 3 таймера оказывается равен +12 В, что приводит к запиранию транзистора VT1. Длительность этого состояния можно регулировать переменным резистором R1.

Вместо транзистора МП40А можно использовать КТ3107А
