Агафонов Ю. [14]

Прибор (рис. 20) проверяет кварцевый резонатор в реальном режиме генерации высокой частоты (от 100 кГц до 10 МГц).

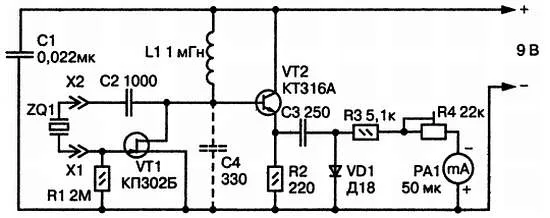

Рис. 20. Принципиальная схема прибора для проверки кварцевых резонаторов

Генератор собран на полевом транзисторе VT1. С его стока высокочастотные колебания подаются на базу транзистора VT2, включенного эмиттерным повторителем, и выпрямляются диодом VD1. Выпрямленное отрицательное напряжение с анода поступает на индикатор РА1 через резисторы R3 и R4. По отклонению стрелки можно судить об исправности кварцевого резонатора. Подключение дополнительного конденсатора С4 расширяет пределы частоты генерации.
