Шиповский С. [14]

Электронный звонок можно собрать из мультивибратора с усилительным каскадом на транзисторе VT3 (рис. 21). Применение динамической головки прямого излучения ВА1 обеспечивает вполне достаточную громкость. Для питания используется батарея «Крона», динамическая головка — 0.5ГДШ-2-8.

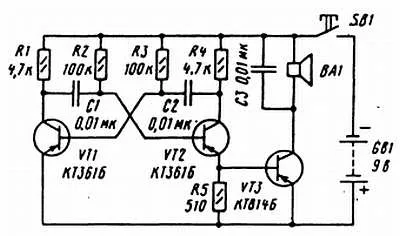

Рис. 21. Принципиальная схема электронного звонка
