Мартынюк Н. [10]

Принципиальная схема металлоискателя (рис. 14) содержит генератор колебаний УКВ диапазона на транзисторе VT3 и модулирующий их мультивибратор на транзисторах VT1 и VT2. Генератор нагружен на виток телевизионного кабеля. Индикатором служит УКВ приемник, который настраивают так, чтобы частота генератора находилась на краю полосы пропускания. При приближении к витку металла частота генератора изменяется, и в приемнике сигнал исчезает.

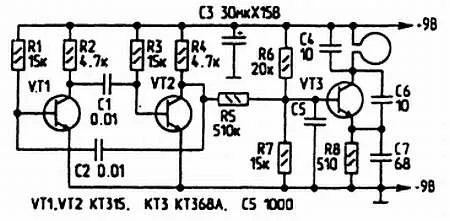

Рис. 14. Принципиальная схема металлоискателя
