...
Внимание
Прогрессивной формой работ является применение драночных щитов, позволяющих снизить затраты труда при подготовке к оштукатуриванию деревянных поверхностей. Драночные щиты, как и штучную дрань, прибивают к основанию так, чтобы направление досок в основании и направлении драни не совпадали. Приемы набивки драни показаны на рис. 1 .
В случае необходимости оштукатуривания по сетчато-армированному каркасу на основании крепится металлическая сетка с размером ячеек 10×10 мм или применяется специальное проволочное плетение с ячейками не более 40×40 мм. Для предотвращения коррозии металла сетку покрывают цементным молоком, битумным черным лаком или масляной краской.
По набитой драни или по насечке можно наносить штукатурку толщиной не более 30 мм на потолках и не более 40 мм на стенах. Если штукатурка будет более толстой, следует создать дополнительную шероховатость, набивая гвозди и оплетая их проволокой. Гвозди набивают в квадратном или шахматном порядке через 100 мм один от другого в нужных местах по всей подготавливаемой поверхности. Гвозди забивают с таким расчетом, чтобы шляпки были ниже уровня наносимой штукатурки на 20 мм. Это предупреждает «просвечивание» шляпок гвоздей из толщи штукатурки и предохраняет от образования на ней ржавых пятен. Набитые гвозди оплетают проволокой, туго натягивая ее и обвивая вокруг гвоздя у самой шляпки в один-два оборота. Для удобства проволоку наматывают в виде клубка. Держат его левой рукой, а правой выполняют оплетение. Оплетение проволокой набитых гвоздей производят только после провешивания поверхностей и устройства маяков, т. е. после определения толщины штукатурки.

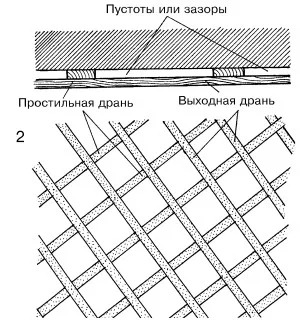

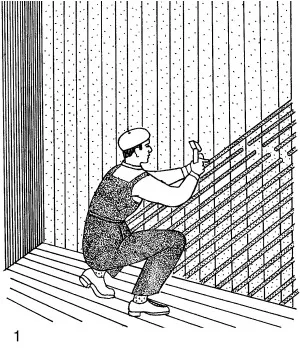

Рис. 1. Набивка драни на деревянную поверхность:
1 – техника набивки; 2 – набитая дрань
Следующей операцией по подготовке к оштукатуриванию является провешивание поверхностей с целью проверки вертикальности стен, подлежащих оштукатуриванию. Проверка горизонтальности потолков производится правилом с уровнем. В результате проверки на поверхностях стен и потолков устанавливаются разных видов марки и маяки, которые определяют будущую плоскость оштукатуренной поверхности. Вертикальные поверхности провешивают с помощью отвеса. Горизонтальные поверхности провешивают уровнем с рейкой-правилом или ватерпасом. Там, где это возможно, при провешивании поверхностей (в основном деревянных) можно применить гвозди и рейки. Гвозди, рейки или марки забивают или устанавливают так, чтобы расстояния между ними были 100–300 см. От потолка, пола, углов помещения их устанавливают на расстоянии 30–40 см. Последовательность провешивания стен и потолков показана на рис. 2 . В случае отсутствия на стене особо выпуклого места, провешивание стены начинают с крайних угловых гвоздей 1 и 4. Эти гвозди забивают настолько, чтобы шляпки отстояли от поверхности стены на предполагаемую толщину штукатурного слоя. Гвозди 2 и 5 по отвесу забивают до совмещения их шляпок с плоскостью шляпок гвоздей 1 и 4. Промежуточные гвозди 3 и 6 забивают по туго натянутому шнуру между гвоздями 1 и 2 и соответственно между гвоздями 4 и 5. Затем проверяют плоскость стены, натягивая шнур с гвоздя 1 на гвоздь 5 и с гвоздя 2 на 4 одновременно.
...
Совет
Если шнур где-либо касается стены, то это место выпуклости должно быть ликвидировано. Если удалить выпуклость невозможно, то вытаскивают один из вертикальных рядов гвоздей, ближайший к обнаруженной выпуклости, и снова забивают, но уже так, чтобы в выпуклых местах оставалось нормальная толщина штукатурного слоя.
Далее между гвоздями 1 и 4 с помощью натянутого шнура забивают гвозди 7 и 8, образующие верхний опорный ряд, затем между гвоздями 3 и 6 забивают гвозди 9 и 10 и в нижнем опорном ряду – гвозди 11 и 12. Таким образом, вся поверхность стены покрывается гвоздевыми марками, по которым можно вести оштукатуривание.
Потолки провешивают с помощью уровня с правилом, водяного гибкого уровня или ватерпаса. Сначала с помощью шнура определяют самое низкое место потолка – выпуклость, вбивают в нее гвоздь так, чтобы расстояние от шляпки гвоздя до поверхности потолка составляло толщину штукатурного слоя, а остальные гвозди устанавливают с помощью правила с уровнем, ватерпаса или водяного уровня, располагая их рядами по отбитой намеленным шнуром линии.
...
Внимание
При провешивании поверхностей, в которые невозможно вбить гвозди, вместо гвоздей применяются гипсовые марки, инструменты используются те же, последовательность провешивания и метод определения высоты марок аналогичны.
Рис. 2. Провешивание стен и потолков:
1 – последовательность провешивания стен; 2 – последовательность провешивания потолков
Материалы для штукатурных работ В штукатурных работах используют различные растворы, представляющие собой смесь вяжущего вещества с заполнителем, затворенные водой. В качестве вяжущих веществ используются: известь, глина, гипс, цементы, жидкое стекло, а заполнителей: песок, гравий, каменная крошка, топливный шлак, опилки, керамзитовый песок и др. Облицовочными материалами служат гипсовые листы сухой штукатурки и древесно-волокнистые плиты. Вспомогательными материалами являются дрань, гвозди, металлическая сетка, рогожа, войлок и др. Выбор материала зависит от назначения штукатурки, вида основания, климатических условий местности и ряда других факторов.
Вяжущие материалы К вяжущим материалам относятся: глина, известь, цемент, гипс и др.Глина – это землистая масса, при смешивании с водой способная образовывать пластичное тесто. После высыхания глина сохраняет приданную ей форму без заметной усадки, а после обжига становится весьма прочной.Жирной называется богатая глинистыми минералами глина, а тощей – глина, в составе которой имеется большое количество примесей, а именно песка. От того, какие примеси входят в состав глины, зависит ее цвет. В красный, желтый и бурый цвета окрашена глина с примесью окиси железа и марганца, в черный – окиси хрома.Глину применяют в качестве вяжущего материала для оштукатуривания внутренних и наружных стен помещения, а также глиняные растворы незаменимы при кладке и оштукатуривании печей и каминов.Известь строительная – наиболее распространенный вяжущий материал, обладающий хорошей пластичностью, но медленным схватыванием и отвердением только на воздухе. Известь бывает воздушная и гидравлическая.Известь строительная воздушная (продукт обжига известняка) существует нескольких видов: негашеная – кипелка кусковая и кипелка молотая; гидратная – пушонка (продукт гашения небольшим количеством воды); известковое тесто (продукт гашения при избытке воды).Известь строительная гидравлическая (продукт обжига известняка, содержащая до 20 % глинистых примесей) бывает негашеная кусковая и гашеная порошковая. Гидравлическая известь (по сравнению с воздушной) способствует образованию более тонкой склеивающей пленки и прочного красочного покрытия. Для гашения известь заливают водой из расчета на 1 часть извести – 3 части воды. Скорость гашения извести различна: для быстрогасящейся – 10 мин, среднегасящейся – от 10 до 30 мин, медленногасящейся – свыше 30 мин.Начавшую гаситься известь размешивают, а после гашения процеживают через сито с ячейками 2×2 мм и оставляют для отстоя. Таким образом, получают известковое тесто, которое разбавляют водой, процеживают и отстаивают. Известковое тесто содержит примерно 50 % воды и 50 % гидрата окиси кальция. При добавлении небольшого количества поваренной соли прочность извести повышается. Известь в чистом виде применяется только как побелка (известковая краска) в малярных работах. Известковое тесто, высыхая, дает большую усадку, покрывается трещинами и не имеет нужной прочности.
...
Совет
Чтобы известковое тесто не трескалось, в него добавляют заполнители: песок, молотый шлак, пемзовую пыль и т. д. Все перемешивают и получают известковый раствор, твердеющий весьма медленно.
Известь в штукатурных растворах можно заменить отходами промышленности – подзолом, окшарой, карбидным илом или глиной.
Гипс строительный – белый или сероватый порошок – является продуктом термической обработки при 150–160 °C природного гипса с последующим его помолом.
Гипс широко применяется в штукатурных работах как добавка к известковому или глиняному раствору с целью ускорения их схватывания и повышения прочности. Это единственный вяжущий материал, который можно применять в чистом виде, т. к. при твердении он не уменьшается, а увеличивается в объеме до 1 %. Гипс изготовляется трех сортов. Затворенный водой гипс должен начинать схватываться не ранее 4 мин и за 30 мин полностью отвердеть. Замедлить схватывание гипса на 15–20 мин можно путем добавки 0,5–2,0 % костного или мездрового клея, 5–10 % буры или 5–20 % известкового теста. Гипс необходимо защищать от увлажнения и загрязнения.
...
Внимание
К заменителям гипса относятся: гажа – камневидная природная смесь гипса с глиной – и глинистый гипс – сыпучая или камневидная порода. Содержание гипса в этих заменителях колеблется от 40 до 70 %. После обжига их можно использовать для приготовления воздушного вяжущего материала.
Цемент – гидравлический вяжущий материал является самым прочным вяжущим. Его получают путем обжига измельченного клинкера и некоторых минеральных добавок при высоких (до 1500 °C) температурах. Для приготовления строительных растворов используют шлакопортландцементы, пуццолановые портландцементы, расширяющиеся и безусадочные цементы, глиноземистый цемент и т. п. Самыми распространенными считаются глиноземистый цемент и портландцемент.
Портландцемент и портландцемент с минеральными добавками имеют марки: «400» и «500», «550» и «600»; шлакопортландцемент – «300», «400» и «500»; быстротвердеющий портландцемент – «400» и «500» (цифры означают прочность на сжатие в кг/см2). Схватывание цемента должно наступить не ранее 45 мин, заканчивается оно не позднее 12 ч после затворения водой. Твердеет цемент длительное время, но величину прочности на сжатие измеряют после выдержки бетона в течение 28 суток. При пониженной температуре схватывание портландцемента замедляется. Портландцемент применяют для оштукатуривания помещений с повышенной влажностью. Белый портландцемент применяют для отделочных работ.
Цемент не следует длительно хранить, так как его качество снижается за 6 месяцев хранения на 25 %, за 1 год – на 40 %, за 2 года – на 50 %. При хранении его необходимо защищать от влаги и загрязнения.
Заполнители Заполнители бывают: • тяжелые холодные (объемный вес более 1000 кг/м3) – песок и др.;• легкие теплые (объемный вес менее 1000 кг/м3) – пемза, шлак, асбест, древесный уголь и др.Пески классифицируются по крупности зерен: крупнозернистые – от 2 до 5 мм, среднезернистые – от 0,5 до 2,0 мм и мелкозернистые – до 0,5 мм. Для штукатурных работ применяют мелко– и среднезернистый песок. Желательно, чтобы в нем было меньше примесей, т. к. от этого зависит качество раствора.
...
Совет
Добавки вводят в растворы с целью экономии цемента и других вяжущих материалов. Добавки придают растворам водоудерживающую способность, пластичность. Применение активных добавок значительно повышает прочность раствора.
Наибольшее распространение имеют следующие добавки:
• самостоятельно отвердевающие – гранулированные доменные основные шлаки светлых тонов и легкие (с объемным весом менее 800 кг/м3), золы сланцев;
• отвердевающие в смеси с известью или цементом – диатомовые земли (в виде порошка или теста), пемза (перемолотая в порошок), вулканический туф (пористые горные породы различной окраски в молотом виде), золы углей, гранулированные кислые доменные шлаки в молотом виде, асбестовая пыль.
При штукатурных работах используют следующие вспомогательные материалы:
• поваренную соль, кальций хлористый, калий сернокислый и др. Указанные вещества растворяют в воде, используемой для затворения раствора. Они оказывают различное действие на вяжущие материалы: поваренная соль – ускоряющее на гипс; кальций хлористый – ускоряющее на известь воздушную и портландцемент; калий сернокислый – замедляющее на известь воздушную и портландцемент и ускоряющее на гипс;
• флюаты (кремнефтористоводородные соли магния и алюминия) – для укрепления поверхностного слоя штукатурки;
• церезит (смесь кальциевых и алюминиевых солей олеиновой кислоты) – для повышения водонепроницаемости цементного раствора;
• клей (костный, мездровый) – для замедления схватывания гипсовых растворов; клей можно добавлять в раствор в количестве до 0,2 %.
Штукатурные растворы для внутренних и наружных работ Штукатурный раствор – смесь вяжущего материала с мелким наполнителем и водой.В зависимости от поверхности, подлежащей оштукатуриванию, подбирают соответствующие вяжущие материалы в соответствии с табл. 1 .Растворы бывают простые (вяжущий материал и наполнитель) и смешанные (сложные) – 2–3 вяжущих материала и наполнитель.Известковый раствор. На 1 часть известкового теста берут от 1 до 5 частей песка, что зависит от жирности извести. Густое тесто не следует размешивать в чистом виде, в него надо добавить немного песка, облегчающего растирание извести, воды и перемешать, не допуская комков. Затем добавляют песок отдельными порциями, каждый раз перемешивая его до тех пор, пока раствор не приобретет нормальную жирность. Если известковый раствор будет применяться без добавления гипса, в него наливают столько воды, чтобы он был средней густоты. Известковый раствор мягок, пластичен, обладает хорошим сцеплением с оштукатуриваемой поверхностью, долговечностью (при отсутствии сырости), сравнительно медленным схватыванием. Применяют раствор для оштукатуривания почти всех видов поверхностей, заделки трещин и щелей.Разновидностью известкового раствора является известково-гипсовый раствор – вода, гипс и известковый раствор (1 часть извести и 0,1–0,5 части гипса). Гипс ускоряет схватывание раствора и повышает его прочность.Цементный раствор состоит из 1 части цемента и 2–5 частей песка (части объемные). Отмеренные части песка и цемента поочередно засыпают в ящик, тщательно перемешивают до получения однородной сухой смеси. Смесь затворяют водой до нужной густоты, тщательно перемешивают. Раствор годен для употребления в течение часа. В раствор можно вводить пластифицирующие добавки с целью ускорения сушки.Сложный цементно-известковый раствор приготовляют из цемента, известкового теста и песка. Раствор пластичен, хорошо прилипает к поверхности и его легко наносить. Раствор готовят следующим образом. Цемент с песком смешивают, получая сухую смесь. Известковое тесто разводят водой до густоты сметаны и затворяют им цементную смесь, тщательно все перемешивая. Смешанный раствор пластичнее цементного, но менее прочен, особенно во влажной среде.
