При сравнительном анализе трудозатраты монтажа подвесных потолков значительно меньше трудозатрат на основные и вспомогательные процессы при оштукатуривании поверхностей. В пользу подвесных потолков говорят и сокращение материальных затрат на необходимый в таких случаях толстый слой штукатурного и шпаклевочного слоя, нескольких слоев промежуточной грунтовки, штукатурной и малярной сетки, уменьшение технологических перерывов и сроков работ.
При этом сохраняется требование заказчиков к экологически чистым материалам с привычной водоэмульсионной окраской, которой покрываются ГКЛ и ГВЛ.
Каркас сплошного гипсокартонного потолка выполняется из специальных металлических оцинкованных профилей или из деревянных брусков. С помощью различных видов монтажных подвесов основные профили каркаса подвешиваются к перекрытию, к ним крепятся несущие профили, на которые монтируются ГКЛ или ГВЛ.
В зависимости от способа расположения несущих профилей или брусков каркаса существуют два типа подвесных систем, собираемых непосредственно при монтаже. При размещении профилей или брусков каркса в одном уровне (в одной плоскости) подвесные потолки называются одноуровневыми, на двух уровнях – двухуровневыми.
В конструкции двухуровневого потолка основные и несущие профили не имеют жесткого крепления к стене, поэтому условно такой потолок можно назвать «плавающим». При небольших прогибах несущих конструкций, вибрации или деформации стен полотно такого подвесного потолка всегда находится в горизонтальном положении. Это значительно задерживает процесс трещинообразования в стыковочных швах.
В одноуровневом потолке все профили крепятся к стене. Они вставляются в расположенный по всему периметру потолочный профиль ПНП 28×27. Такую конструкцию потолка применяют в тех зданиях, где закончились все усадочные явления и отсутствуют вибрации. Двухуровневые потолки по сравнению с одноуровневыми уменьшают высоту помещения на толщину основного профиля или бруска. Поэтому при ремонтно-строительных работах в помещениях с низкими потолками, когда важен каждый сантиметр высоты, применяется вариант одноуровневого расположения каркаса потолка.
Компанией «Кнауф «разработаны и другие варианты конструкций подвесных потолков. Конструкции этих подвесных потолков имеют проектный сертификат и им присвоена серия 1.045.9–2.00. Следует отметить, что конструкции П 111 (П 211) варианты 1, 2 и П 112 (П 212) вариант 1 не соответствуют определению «подвесных» потолков, а входят в систему «подшивных» потолков. Подшивные потолки отличаются тем, что несущие элементы (бруски, несущие металлические профили) не подвешиваются на подвесах, а крепятся непосредственно к базовому потолку, и их примером как раз и являются конструкции П 111, П 112.
Основными элементами подвесных потолков являются:
• листы гипсокартонные; применяются такие же виды гипсокартонных листов в зависимости от требований к помещениям: ГКЛ, ГКЛВ, ГКЛО;
• листы гипсоволокнистые ГВЛ;
• оцинкованные металлические профили: потолочный направляющий профиль ПНП 28×27, потолочный профиль ПП 60×27, усиленный потолочный профиль UA-50×40×2;
• деревянные бруски прямоугольного сечения 50×30 мм;
• крепежные изделия: шурупы, саморезы, дюбеля.
...
На заметку
Технология устройства гипсокартонных потолков заключается в следующем. Сначала монтируется подвесная система (каркас), потом к ней крепятся гипсокартонные листы, заделываются стыки, грунтуется поверхность потолка, и затем выполняются отделочные работы.
Монтаж каркаса начинается с разметки мест расположения профилей (деревянных брусков) и крепления подвесов. На потолке проводится осевая линия вдоль по центру помещения, и от нее отводится влево и вправо параллельные линии, которые являются осями основных профилей (брусков). Правильный выбор направления разметки дает возможность сэкономить до 15 % ГКЛ и профиля, поэтому целесообразно сделать разметку и поперек помещения, и выбрать оптимальный вариант.
Для определения высотного положения потолка необходимо произвести разметку по периметру помещения с помощью уровня, которая будет являться нижней границей несущего профиля или бруса.
Расстояние между крайними профилями и стеной для всех потолков должно составлять около 10 см.
С установленным шагом для данного вида потолка и массы 1 м2 выполняется разметка точек крепления подвесов.

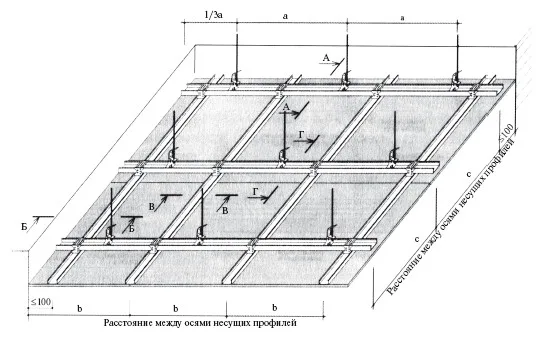

Рис. 49. Конструкция одноуровневого подвесного потолка П 113, (П213)
В соответствии с требованиями пожарной безопасности в потолках с применением ГКЛО расстояния могут быть уменьшены. Подвесные потолки на металлическом каркасе имеют в своем составе анкерные подвесы с зажимами, которые с помощью тяг, вставленных в эти подвесы, крепятся к несущим конструкциям перекрытий.Подвес держит основной профиль, к которому с помощью двух– или одноуровнего соединителя крепится несущий профиль.Двухуровневый соединитель предназначен для соединения и крепежа потолочных профилей в разных уровнях и во взаимно-перпендикулярных направлениях.Одноуровневый соединитель предназначен для соединения и крепежа потолочных профилей в одной плоскости и во взаимно-перпендикулярных направлениях.После разметки на месте крепления подвеса перфоратором просверливается отверстие диаметром 6 мм на глубину не менее 40 мм. В него забивается анкер-клин или дюбель анкерный и вставляется тяга подвеса до упора. Удерживая зажим, выполненный из пружинистой стали, в сжатом состоянии, на тягу надевают подвес. Затем пружинный отпускают, и подвес фиксируется на тяге.После крепления анкерных подвесов в них вставляются основные профили ПП 60×27 и дополнительно закрепляются защелкой, находящейся в нижней части подвеса. Затем производится проверка и выравнивание положения основных профилей по горизонтали.Далее производится соединение основного профиля с несущим с помощью одно– или двухуровневых соединителей.Собранная конструкция каркаса подвесного потолка за счет регулировки тяг (проушины зажима сжимаются, и тяга свободно перемещается по вертикали) окончательно устанавливается в горизонтальное положение.
...
Требование
С целью повышения противопожарной безопасности запрещается крепление любых подвесных потолочных конструкций с помощью пластмассовых дюбелей.
Подвесной потолок на деревянном каркасе из брусков сечением 50×30 мм крепится к несущему перекрытию с помощью прямого подвеса. Изготавливаются они из оцинкованной стали в виде развернутой перфорированной полосы размером 300×30×0,9 мм. Перед креплением подвесов боковые полосы отгибаются до получения П-образной формы соответствующих сечению бруска размеров.
В таком положении прямой подвес позволяет уменьшить до минимума расстояние между конструкциями подвесного потолка и несущими перекрытиями, сохраняя при этом наибольшую высоту помещения. На боковой полосе прямого подвеса имеются 2 ряда отверстий, причем один ряд смещен относительно второго на 2,5 мм, что позволяет достаточно точно произвести нивелировку потолочных конструкций в горизонтальной плоскости. После закрепления брусков, выступающие концы прямого подвеса отгибаются или отрезаются.
Полка подвеса крепится к железобетонному перекрытию двумя анкер-клинами или анкерными дюбелями, к деревянному перекрытию – двумя шурупами длиной не менее 40 мм. Боковые полосы зажимают деревянный брус и закрепляют его к подвесу с помощью шурупов-саморезов длиной не менее 25 мм. Несущая способность прямого подвеса не превышает 40 кг.
Законченный монтажом и выверенный потолочный каркас облицовывается ГКЛ или ГВЛ.
...
Совет
Расположение электропроводки в пространстве каркаса потолка должно исключать возможность повреждения проводов острыми кромками элементов каркаса или шурупами во время крепления гипсокартонных листов.

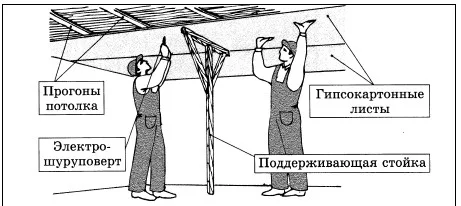

Листы гипсокартона устанавливаются в высотное положение с помощью специальных подпорок, располагаются горизонтально и подгоняются друг к другу. Как правило, листы располагают перпендикулярно несущим профилям или брускам с обязательной заделкой швов, как первого, так и второго слоя (в случае двойной обшивки). Смежные листы должны монтироваться вразбежку со смещением друг относительно друга не менее чем на шаг профиля.

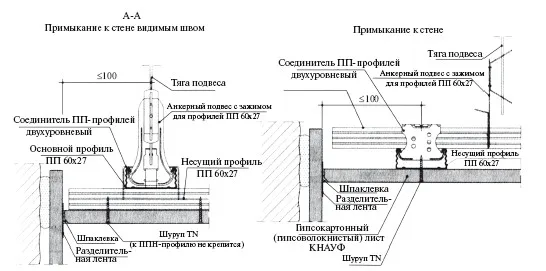

Рис. 50. Конструкция двухуровневого подвесного потолка П112, (П212)
Таблица 13 Варианты подвесных потолков фирмы КНАУФ
Гипсокартонные листы привинчиваются к каркасу шурупами-саморезами длиной не менее 25 мм. Во время этих работ не должна допускаться деформация листов, головки шурупов должны быть утоплены в листы на глубину около 1 мм с целью их последующей шпаклевки. Крепежные шурупы должны входить под прямым углом и проникать в металлический профиль на глубину не менее 10 мм, а в деревянный – не менее 20 мм. С торцевых кромок ГКЛ, не оклеенных картоном, при помощи кромочного рубанка необходимо снять фаску для последующего шпаклевания.Крепежные работы необходимо вести от угла ГКЛ (ГВЛ) в двух взаимно перпендикулярных направлениях. Шурупы завертывают в каркас или брус с продольным шагом 150 мм, в разбежку на смежных листах на расстоянии не менее 10 мм от оклеенного картоном края листа и не менее 15 мм от обрезанного. При применении ГВЛ толщиной 12,5 мм шаг крепления может быть увеличен до 200 мм.
...
Совет
Стыковать листы следует только на несущих профилях каркаса, стыки ГВЛ с фальцевой кромкой выполняются без зазоров, а с прямой кромкой – с зазором 5–7 мм, деформационные швы должны предусматриваться через каждые 15 м по длине подвесного потолка.
В условиях повышенной влажности в помещениях санузлов, кухонь и т. д. рекомендуется использовать влагостойкие листы ГКЛВ, ГВЛВ. При этом можно не опасаться покрывать потолки в этих помещениях водоэмульсионными красками.

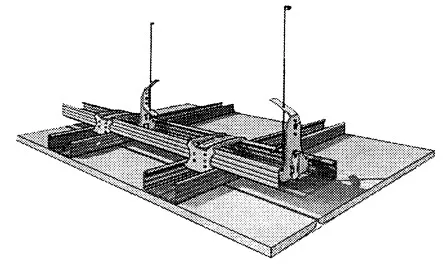

Рис. 51. Двухуровневый подвес потолка
Обработку швов следует проводить после полного завершения облицовки при устоявшемся температурно-влажностном режиме. Продольные стыки однослойной облицовки потолков, выполненной листами ГКЛ с утонченной кромкой или листами КВЛ с фальцевой кромкой, заделываются шпаклевочной смесью «Фугенфюллер» с применением армирующей перфорированной ленты из стекловолокна или из высококачественной бумаги.

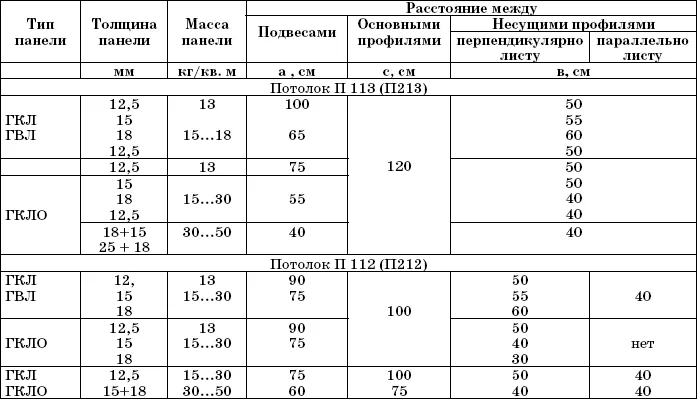

Таблица 14 Межосевые расстояния при устройстве каркасов потолков
Поперечные стыки шпаклюются шпаклевкой «Унифлот». В отличие от «Фугнфюллер», шпаклевка «Унифлот» более пластична и обладает большей способностью сопротивляться воздействию растягивающих и изгибающих усилий, при ее применении смежные листы остаются в одной плоскости и не имеют выступов в швах, что исключает необходимость сплошного шпаклевания поверхности листа со стыком. Обработка продольных швов ведется следующим образом: • стыки ГКЛ, ГВЛ грунтуются;• швы заполняются шпаклевкой, излишки материала выдавливаются шпателем;• на утоненную поверхность шва наносится основной слой шпаклевки;• на слой шпаклевки укладывается армирующая лента и плотно вдавливается шпателем;• на высохший предыдущий слой наносится накрывочный слой шпаклевки;• после высыхания наносится выравнивающий шпаклевочный слой.После полного высыхания шва, обнаруженные неровности удаляются при помощи шлифовального приспособления или наждачной шкуркой.Последовательность операций при обработке поперечных стыков, неоклеенных картоном с помощью шпаклевки «Унифлот» следующая: • снимается фаска с поперечной кромки листа под углом 22,5° на 2/3 толщины листа с помощью кромочного рубанка;• наносится основной слой с полным заполнением шва шпаклевочной смесью «Унифлот» за один проход;• после выдержки (примерно через 30 минут) снимаются излишки материала в местах появления утолщений;• возможные неровности зашлифовываются, не повреждая облицовочный картон.Рис. 52. Одноуровневый подвес потолка
После шлифования поверхность считается подготовленной к отделке различными материалами. Рис. 53. Подвес прямой: а – изогнут для крепления профиля ПН 60Ч27; б – изогнут для крепления деревянных брусков
Устройство разноуровневых потолков и криволинейных ограждающих конструкций из гипсокартона Разноуровневые потолки появились, когда возникла идея создать в жилом помещении большие пространства, соединения нескольких комнат в единое целое. Именно многоуровневые потолки выполняют задачу разграничения жилых зон в помещении. Опускаясь или поднимаясь, потолок дает понять, что зона гостиной переходит в зону столовой, прихожей или кухни.Но не только ради оригинальности и красоты потолок делается многоуровневым. При ремонте старых квартир возникает необходимость спрятать вентиляционные каналы, несущие конструкции, которые нельзя демонтировать.
...
Совет
Многоуровневые потолки из гипсокартона собираются из направляющих и стоечных профилей, укрепляемых на бетонном потолке квартиры. При этом необходимо обеспечить достаточную жесткость конструкции.
Гипсокартонные листы с V-образными пазами устанавливаются на каркас из профилей ПП 60×27, которые крепятся между собой в местах изменения уровня при помощи угловых соединителей, а к перекрытию – с помощью прямых подвесов.
