Доски пола должны быть сухими. Новые полы из свежих досок лучше выдержать год-два, чтобы они хорошо высохли. Полы окрашивают масляными красками – густотертыми или готовыми к употреблению. На этикетках этих красок должно быть указано, что они применяются для окрашивания полов. При окрашивании пола краску наносят тонкими слоями, тщательно ее растушевывая. Тонкие слои краски быстрее высыхают и не образуют морщин и пузырей. При окрашивании пола за два раза по хорошо подготовленной поверхности требуется 200–300 г краски на 1 м2, за три раза 250–280 г. Окрашивают полы без подготовки, с подготовкой и шпаклеванием за один или несколько раз. Трещины между досками, предварительно расчищенные от грязи и пыли, нужно замазать специальной замазкой. После высыхания замазки неровности зачищают шлифовальной шкуркой. Перед окраской полы должны быть чистыми и сухим.

При простой окраске пола его олифят или грунтуют жидко разведенной краской для пола. После проолифки или грунтовки пол должен сохнуть не менее двух суток. Затем его окрашивают за один или два раза, причем вторую окраску выполняют по хорошо высохшей предыдущей. Краску наносят вдоль досок, тщательно растушевывая. Вторую окраску сушат в течение четырех-пяти дней. Затем пол моют горячей водой без мыла и соды. Рекомендуется в течение первой недели, ежедневно протирать пол тряпкой, смоченной в горячей воде, чтобы удалить следы выступившей олифы.

При улучшенной окраске полы олифят или грунтуют. После сушки шпаклюют отдельные места масляной, лаковой или полумасляной шпаклевкой, хорошо ее разравнивают, а после высыхания зачищают шлифовальной шкуркой. Шпаклевку желательно сделать цветной, добавив в нее 100–150 г сухой или тертой краски на 1 л. Прошпаклеванные места олифят или грунтуют и после высыхания пол окрашивают за два-три раза.

...

Совет

При высококачественной окраске пола после проолифки и сушки шпаклюют весь пол за два-три раза. Первый слой шпаклевки хорошо зачищают, затем наносят второй слой, тщательно разравнивают его, сушат и зачищают, грунтуют и окрашивают пол за два-три раза.

Зачищают первый слой шпаклевки, наносят второй слой более жидкой шпаклевки, туго натягивают марлю и с помощью шпателя утапливают ее в шпаклевку. После высыхания и зачистки шпаклюют пол третий раз с тщательной сушкой и зачисткой. Затем выполняют грунтовку и окраску за три раза.

Доски пола должны быть прочно укреплены и не прогибаться, иначе в швах между досками появятся

трещины и шпаклевка начнет отваливаться. Через 10–15 дней окрашенный пол можно покрыть за один-два раза специальным лаком для пола. Лак наносят на чистый сухой пол тонким слоем.

Паркет широко используется для покрытия полов. Крепят его к основанию гвоздями, приклеивают клеем или мастикой. Штучный паркет выпускается в виде планок длиной от 150 до 580 мм, шириной от 30 до 90 мм и толщиной от 15 до 18 мм. Наборный паркет выпускается в виде щитов или ковриков размером 400×400 или 600×600 мм, а также прямоугольных планок длиной от 100 до 200 мм, шириной от 20 до 45 мм и толщиной 8 мм.

При длительной эксплуатации паркет изнашивается. При этом отдельные планки часто выпадают, в отдельных местах образуются углубления и другие дефекты, что требует их замены.

...

Внимание

При выравнивании пола и при замене старых планок новыми их состругивают. Для строжки паркета используют рубанок и шерхебель с хорошо заточенным лезвием. Сначала строгают вдоль планок шерхебелем, а затем рубанком, снимая не очень толстую стружку. Паркет легче строгается, если его протереть мокрой тряпкой.

Однако строжка не всегда бывает чистой, и пол приходится циклевать. При циклевании паркет зачищается и выравнивается. После циклевания паркет шлифуется мелкой наждачной шкуркой. Щели между планками заделываются специально приготовленной замазкой.

Замазку на водорастворимом (жидком) стекле готовят следующим образом. Берут 30 частей жидкого стекла, 20 частей мелких сухих древесных опилок, 20 частей сухого просеянного мела. Для подкраски добавляют не более 5 % от веса мела сухой краски нужного цвета. Сначала тщательно все перемешивают, густое жидкое стекло перед этим разводят водой. Замазку готовят небольшими порциями и сразу же ее употребляют, т. к. замазка быстро схватывается.

Для лучшего сцепления швы очищают от грязи и пыли. Замазку вгоняют в щели на всю их глубину деревянным штапелем, сравнивая на уровне паркета. После схватывания излишки замазки нужно срезать стамеской а поверхность зачистить шкуркой.

Покрытие паркета лаком. Прежде всего пол необходимо подготовить для покрытия лаком. Лаки наносятся только на циклеванные поверхности, на покрытых мастикой полах лак держаться не будет. Поэтому пол тщательно очищают, удаляя ранее нанесенные мастики, пыль и грязь и только после этого приступают к покрытию лаком.

Перед покрытием пола лаком марки М4-26 его смешивают с отвердителем, который представляет собой соляную кислоту, разбавленную водой в соотношении 1:3. При нанесении первого слоя в лак добавляют 5 % (от веса лака) отвердителя, при нанесении второго слоя – 10 %. Хранят приготовленный лак в открытой посуде не более двух часов.

Лак наносится кистью тонким слоем вдоль планок паркета. Во время работы необходимо открыть окна, включить вентиляцию, работать желательно в респираторе, т. к. пары высыхающего лака очень токсичны. Полы, покрытые лаком, высыхают за двое– трое суток. Расход лака – 150–200 г/м2.

Дефекты малярных покрытий

При окрашивании малярными составами возможны различные дефекты, происходящие от некачественной подготовки поверхностей и несоблюдения технологии выполнения работ. В табл. 5 описаны возможные дефекты малярных покрытий и способы их устранения.

Кроме перечисленных в табл. 5 дефектов возможны и некоторые другие.

Натаски могут быть при окрашивании поверхности без огрунтовки, если окраска выполнялась по старым набелам, огрунтованным слабым грунтом, без растушевки имеющегося набела. Для устранения дефекта старый набел надо тщательно размыть водой, а еще лучше счистить, поверхность огрунтовать и вновь окрасить.

Полосатость возможна в результате добавления сухих пигментов в окрасочный состав, из-за плохого перемешивания окрасочного состава, при неравномерной растушевке и неравномерном нажиме на кисть. Устранение возможно путем тщательной промывки водой и окрашивания жидким составом с помощью краскопульта.

Жилы образуются на недостаточно хорошо огрунтованных поверхностях, особенно с расшитыми трещинами, замазанными гипсовым раствором, или того, что расшитые трещины недостаточно затерты. Для исправления следует размыть или полностью удалить красочный слой, хорошо огрунтовать поверхность за один раз, трещины – за два раза и окрасить. Недостаточно затертые швы необходимо исправить, перетереть, огрунтовать и окрасить.

Складки возникают в результате применения чрезмерно густого или жидкого окрасочного состава. Необходимо окрасочный состав развести до нормальной вязкости.

Грубая фактура окраски и скопление мелких бугорков возможны оттого, что затирка произведена крупнозернистым песком, а грунтовка и окрасочный состав применялись непроцеженными. Для исправления поверхности промывают, перетирают, огрунтовывают и окрашивают процеженными составами.

Брызги, потеки, пропуски. Брызги могут быть от увеличенного против нормы отверстия ниппеля в форсунке, потеки – от жидкого состава или при обильном нанесении его по одному и тому же месту, пропуски – при неправильной работе кистью, валиком или удочкой. Исправляют дефекты путем размывки поверхности водой, огрунтовки и окраски.

Стыки образуются в результате неумелой работы кистями, валиками, краскопультом или при окрашивании по слабой грунтовке. Исправление возможно путем промывки водой, огрунтовки и окраски.

Филенка неравномерной окраски может получиться из-за неравномерного нажима на филенчатую кисть или чрезмерно густой краски. Филенку следует переделать.

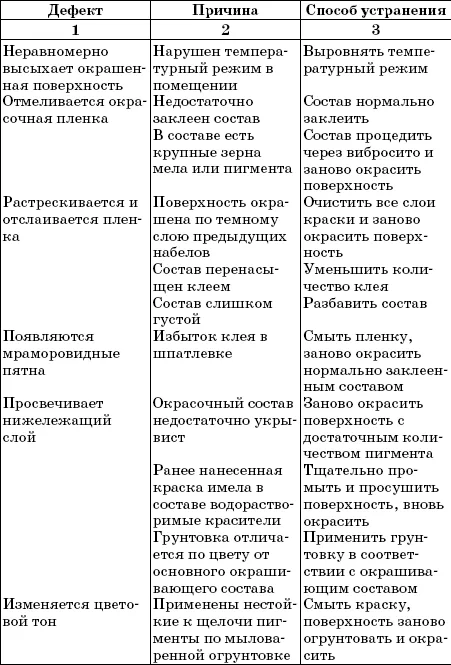

Таблица 5 Возможные дефекты малярных покрытий и способы их устранения

При окрашивании масляными или эмалевыми составами возможны дефекты: •  стыки образуются потому, что окрашивание проводилось быстровысыхающими красками с перерывами на одной и той площади, то есть в несколько захваток. Для исправления работу переделывают. Выполняют ее несколько рабочих одновременно, без перерывов. Стыковать следует в углах, около пилястр и т. д.;•  грубая фактура окраски образуется при применении непроцеженной краски, окраске по плохо выполненной шпаклевке или при плохой ее зачистки (шлифовки). Исправление заключается в тщательной зачистке шкуркой или пемзой окрашенной поверхности и повторной окраске;•  различные по цвету пятна с непросыхающей краской образуются при окрашивании по непросохшей краске. Для исправления нейтрализуют в краске щелочь слабым раствором соляной кислоты, промывают поверхности чистой водой, хорошо просушивают, огрунтовывают, шпаклюют и окрашивают качественными материалами;•  отслаивание верхнего слоя краски происходит при окрашивании загрязненных или окрашенных ранее восковыми составами поверхностей. При исправлении удаляют отставшую краску, поверхности хорошо прочищают пемзой или промывают мыльной, а затем чистой водой, просушивают и окрашивают;•  вздувание краски бывает при окрашивании сырых, или плохо просушенных деревянных поверхностей – по мере их высыхания и уменьшения в размерах краска вздувается и отходит пленками. Исправляют, удаляя отставшую краску, просушивают изделия, олифят, шпаклюют и окрашивают;

•  сетка морщин на окрашенной поверхности может быть только от окраски по недостаточно просохшему слою грунта. Исправление заключается в прочистке поверхности шкуркой или пемзой, заделке трещин и окраске;

•  прорастание цветного слоя старой краски происходит потому, что пигменты ранее нанесенной краски растворяются в масле новой краски (асфальтовые и битумные лаки, заменители киновари и др.). Исправление состоит в том, что высохшую поверхность покрывают двумя-тремя слоями спиртового шеллачного лака или нитролака с последующей окраской;

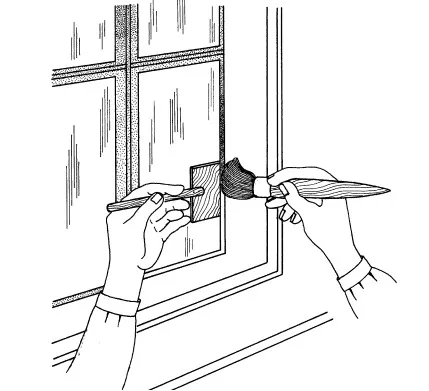

•  пропуски в окраске и закраска стекла при окрашивании переплетов могут быть только при небрежной работе. Закрашивают пропущенные места и очищают стекла от краски;

•  длительный отлип или сальная поверхность может быть только от недоброкачественной олифы. Исправление заключается в промывке поверхностей один или несколько раз подкисленной холодной водой с помощью чистых кистей или губок. Если это не поможет, следует счистить краску и окрасить вновь;

•  в высыхании происходит от применения пигментов, задерживающих высыхание (цинковые белила, краплак, сажа, сиена и др.) или наличия в олифе примесей (минеральное масло и т. д.). Для исправления требуется произвести растушевку с добавкой сиккатива или выполнить окраску на доброкачественной олифе.

Облицовочные работы

Керамические плитки

Под облицовкой керамической плиткой понимают конструкцию из штучных материалов, образующих наружный слой всевозможных поверхностей. При этом облицовочные материалы выполняют защитные, декоративные, а при внутренней облицовке – и санитарно– гигиенические функции. Поверхности, облицованные керамической или другими видами плитки, красивы, гигиеничны, легко очищаются от загрязнений.

Плитки крепят к стенам с помощью цементного раствора, казеиново-цементной мастики или масляной краски.

Гамма производимых видов керамической плитки очень велика и в первую очередь зависит от производственного процесса и технологии изготовления.

Технологическая схема производства керамической плитки включает следующие основные фазы:

• приготовление раствора (смеси);

• формовка изделия;

• сушка;

• приготовление глазури и глазуровка (эмалировка);

• обжиг.

Керамическая плитка классифицируется по следующим параметрам:

• из красной, белой или цветной массы, в зависимости от исходного сырья;

• с пористой или плотной основой, в зависимости от корпуса плитки;

• эмалированная (глазурованная) или не покрытая глазурью и т. д.

Плитка однократного обжига получается путем прессования смеси из отборных сырьевых ингредиентов (глины, полевые шпаты, флюсы и кварц). Спрессованная смесь подвергается глазурованию и далее однократному обжигу, что обеспечивает хорошее прилипание глазури к смеси.

Низкопористая плитка пригодна для устройства внутренних и наружных полов и характеризуется высокой стойкостью к механическим агентам и морозу. Изделия подвергаются повышенной усадке в процессе обжига и поэтому продаются разделенными на партии по калибру.

Высокопористая плитка однократного обжига изготавливаются из специальной смеси, рассчитанной на предупреждение усадки в процессе обжига, поэтому возможна укладка плитки с узким швом. Изделия имеют повышенную пористость (большее водопоглощение) и низкую механическую прочность, что делает их пригодными для облицовки стен.

Плитка из фарфоровой керамики имеет несколько традиционных названий: керамический гранит, грес, грес «порчеланатто», колормасса. Она получается прессованием смеси из белой глины, коалина, полевых шпатов и кварца – рецепт смеси похож на состав фарфора, отсюда и название изделия. Плитка имеет очень плотную и почти «остеклованную» структуру, что обеспечивает ее безукоризненную чистоту, а также высокую механическую прочность. Для получения различных оттенков и эстетических эффектов возможно добавление в массу смеси красителей и получение смесей разных цветов. Как правило, плитка не подвергается глазурованию и используется главным образом для устройства полов, подлежащих очень сильному износу и требующих повышенной стойкости к химическим агентам и морозу.
