• энергоэффективность конструкций. Отсутствие в профилях из стеклокомпозита стальных элементов, имеющих большую теплоемкость, улучшают теплоизоляционные качества оконных блоков и балконных дверей.

Рис. 1. Позиция окна «для проветривания»

Рис. 2. Позиция окна «для мытья»

Изделия имеют сертификат соответствия Минстроя России. Изготовление оконных блоков и балконных дверей освоили ООО «Стеклопластик-Компонент+» по технологии канадской фирмы Inline Fiberglass Ltd. Современные окна изготавливают с возможностью открывания в двух плоскостях двумя способами: закреплено снизу для проветривания, закреплено сбоку для мытья (рис. 1 и 2). В позиции «для проветривания» окно открывается приблизительно на 100 мм наверху. В этом случае теплый, использованный воздух выходит наружу через верхнюю щель, а холодный воздух поступает с улицы в помещение через боковые щели. При таком способе проветривания от окна не так дует, как при обычном открывании. Из открытого таким способом окна ничто не может выпасть на улицу.В позиции «для мытья» окно открывается полностью, на полную свою высоту вовнутрь помещения. В этом случае оно может быть вымыто с обеих сторон из комнаты. Кроме того, такое открывание очень важно в случае пожара при экстренной эвакуации. В позиции «для мытья», конечно, тоже можно проветрить помещение, но оно менее комфортно, чем в позиции «для проветривания».Оконные блоки выпускаются как с дополнительной вентиляционной прорезью в верхней части оконной рамы, так и без нее. Эта вентиляционная прорезь открывается по желанию с внутренней стороны и в ней установлена сетка от насекомых. С внешней стороны прорезь невидима. Минимальная ширина окна, в котором сетка может быть установлена – 538 мм. Такая вентиляция позволяет производить медленный воздухообмен помещения, не открывая окон.Оконные блоки выпускаются разной ширины от 75 до 140 мм.

...

Внимание

При кладке кирпичной стены оконные проемы, как правило, выполняются с «четвертью», с наружной стороны «четверть» устраивается для уменьшения продувания шва между оконным блоком и стеной.

В настоящее время с появлением новых материалов, надежно защищающих от продувания и теплопотерь (например, когда швы между оконным блоком и стеной заделываются строительной пеной), оконные проемы могут устраиваться без «четвертей».

Рис. 3. Деревянный оконный блок с двойным остеклением и алюминиевой облицовкой:

1 – паз для соединения отдельных оконных блоков в единое целое (если это требуется); 2 – паз для установки футеровки (обкладки вокруг окна); 3 – вентиляционная прорезь, имеющая внутри сетку от насекомых (выполняется по желанию заказчика); 4 – вакуумимпрегнированная ель, защищенная от гниения, грибков и насекомых; 4а – ламинированная вакуумимпрегнированная ель; 5 – алюминиевый профиль; 6 – резиновый уплотнитель с проволокой внутри во избежание растяжения; 7 – воздушное пространство между стеклами в 16 мм является наиболее оптимальным; 8 – пластмассовая колодка, удерживающая алюминиевый профиль в нужном положении; 9 – резиновый уплотнитель между окном и оконной рамой; 10 – паз для установки водослива

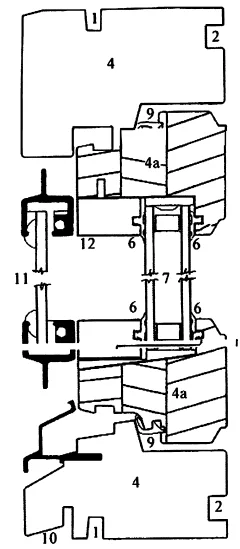

Для крепления оконных блоков в кладке стены необходимо заложить деревянные пробки размером 120x120x65 (h) мм, не менее чем по две штуки с каждой стороны проема. Шов по периметру между оконным блоком и стеной должен быть тщательно заполнен строительной пеной. При кладке стен оконные проемы по ширине должны быть больше на 30–40 мм ширины оконного блока (по 15–20 мм с каждой стороны) и по высоте – больше на 6590 мм высоты оконного блока. Рис. 4. Деревянный оконный блок с тройным остеклением и алюминиевой облицовкой: 1 – паз для соединения отдельных оконных блоков в единое целое (если это требуется); 2 – паз для установки футеровки (обкладки вокруг окна); 4 – вакуумимпрегнирован-ная ель, защищенная от гниения, грибков и насекомых; 4а – ламинированная вакуумимпрегнированная ель; 6 – резиновый уплотнитель с проволокой внутри во избежание растяжения; 7 – воздушное пространство между стеклами в 16 мм является наиболее оптимальным; 9 – резиновый уплотнитель между окном и оконной рамой; 10 – паз для установки водослива; 11 – вторая рама; 12 – расстояние между первой и второй рамами для большей тепло– и звукоизоляции

Со стороны улицы для защиты от атмосферных осадков в нижней части окна устанавливается отлив, как правило, металлический. Отлив обычно окрашивается в тот же цвет, что и оконные блоки с уличной стороны. Чтобы вода не попадала на стену, край отлива должен быть отнесен от стены не менее чем на 20 мм. Другой конец отлива заделывается в специальный паз оконного блока. Со стороны помещения устанавливается подоконная доска. Подоконные доски бывают деревянные, ламинированные, из натурального камня (например, мраморные) и т. п. Один конец подоконной доски заделывается под оконный блок на глубину 50 мм, другой конец имеет свес в сторону помещения 100 мм и более.Рис. 5. Схема проема с «четвертью»: 1 – четверть; 2 – оконный блок

Размеры отлива и подоконной доски вычисляются следующим образом: • длина отлива и подоконной доски должна равняться ширине оконного проема: глубина отлива назначается исходя из размера «а» (обычно это 65–70 мм) плюс 20 мм;• глубина подоконной доски равняется «в» плюс 50 мм плюс 100 мм.Мансардные окна. В помещениях мансардного этажа очень часто используются специальные мансардные окна, которые встраиваются непосредственно в скатную крышу (совмещенное с кровлей утепленное перекрытие). Уклон скатной крыши может быть от 15 до 90°.В качестве примера рассмотрим мансардные окна фирмы «VELUX». Фирма выпускает мансардные окна трех типов: •  тип 1 – остекление – двухслойный стеклопакет, раму можно поворачивать на 180°, что позволяет легко мыть ее изнутри;•  тип 2 – остекление – энергосберегающий стеклопакет с повышенной прочностью и звукоизоляцией. Окно оборудовано вентиляционным клапаном и воздушным фильтром. Вентиляционная прорезь располагается наверху по всей ширине окна. Раму можно поворачивать на 180°;•  тип 3 – остекление – энергосберегающий стеклопакет с повышенной прочностью и звукоизоляцией. Рама имеет комбинированное открывание, т. е. ее можно поворачивать в двух плоскостях.Окна изготавливаются из ламинированной высококачественной сосны с двойным покрытием водоэмульсионным лаком. Наружная обкладка, выполняемая из алюминия, окрашивается в серовато-коричневый цвет и не требует никакого ухода.Рис. 6. Схема заполнения оконного проема: а – фасад; б – сечение 1–1; в – сечение 2–2: 1 – оконный блок; 2 – оконный проем; 3 – отлив; 4 – строительная пена; 5 – подоконная доска; 6 – откос из штукатурки; 7 – откос из штукатурки снаружи

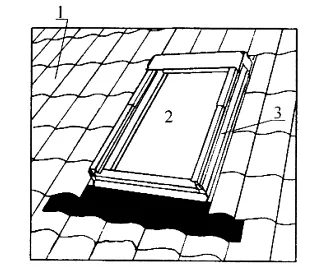

Современные лоджии, балконы и окна Оклады окон выпускаются двух видов: • для установки в крышах, покрытых плоскими и низкопрофилированными (высотой менее 8 мм) кровельными материалами. Например, плоские металлические листы;• для установки в крышах, покрытых волнистыми высокопрофилированными (высотой 8 мм и более) кровельными материалами. Например, черепица, металлочерепица, профилированный настил и т. д.Оклады обеспечивают водонепроницаемость и эстетичную установку мансардного окна в кровлю. Они окрашены тоже в серовато-коричневый цвет, что и наружная поверхность окон, и поставляются как готовое изделие для каждого размера окон.Мансардные окна выпускаются следующих размеров: 78x98 (h) см, 78x118 (h) см, 78x140 (h) см, 78x160(h)см,114x118(h)см,114x140(h)см.Окна могут быть укомплектованы: • стержнем для открывания высокорасположенных окон (длиной 80 см и от 102 до 183 см),• шнуром для открывания высокорасположенных окон (длиной 5 м),• шторой, жалюзи.Рис. 7. Пример установки мансардного окна: 1 – скатная крыша; 2 – мансардное окно; 3 – оклад

Глава II Классификация окон

Для эстетической оценки сооружения расположение, разбивка и рисунок окон на фасаде здания играют решающую роль. Разнообразные эффекты возникают в результате акцентирования вертикального или горизонтального членения проемов, нейтрального или композиционно направленного распределения окон на стенах здания либо в результате более мелкого членения самих окон.

Органичные линии оконных переплетов вплетались в общий рисунок фасадов того времени, даря ощущение гармонии и покоя. И если глаза – это зеркало человеческой души, то окна дома – это отражение его внутреннего содержания. Если внешняя сторона входной двери, да и всего фасада при входе в дом забывается, то рисунок оконного переплета постоянно находится перед глазами.

В интерьере окно становится как бы рамой к картине мира, а ведь как часто из-за плохо подобранной рамы меркнет прекрасное произведение искусства. И, конечно же, нельзя не вспомнить о том, что окно подчас диктует стиль интерьера. В особенности это касается старых домов с искусно выполненной столяркой окон, которые сохранились до нашего времени и теперь украшают улицы наших городов, соперничая по красоте и, выигрывая в гармоничности у современных построек конца XX века, которым нужно отдать должное за их попытку переосмыслить наследие прошлых веков и создать новый стиль.

Окна нашего времени стали менее вычурными, но более практичными. Современные технологии дают возможность выбора между применяемыми деревянными блоками и новыми пластиковыми.

Сейчас в погоне за комфортом многие бросились заменять старые окна новыми. И, к большому сожалению, в прессе почти ни один архитектор не выступил в защиту цельности облика фасадов жилых многоквартирных домов.

Особенно больно смотреть на то, как уродуется лицо вполне презентабельных домов сталинского периода. Никто из специалистов фирм, производящих и устанавливающих новые оконные блоки взамен старых не считает нужным объяснить заказчику, что нельзя изменять рисунок оконных переплетов одной отдельно взятой квартиры. Дело в том, что в этом случае вскоре фасад такого дома превращается в «нищенскую рубаху» с разными по форме переплетов и цвету стекол окнами «заплатками».

По своим функциям окна сильно отличаются от дверей. Назначение окон состоит не столько в ограждении внутренних помещений от влияний внешней среды, сколько в регулировании этих влияний для создания внутреннего комфорта. Окна служат нам для проветривания, так как в большинстве современных многоквартирных домов не предусмотрена вентиляция жилых помещений.

Также через окна в комнаты попадают солнечные лучи, без которых в квартире будет не только темно, но и небезопасно для здоровья, так как солнечный свет (инсоляция) убивает болезнетворные микроорганизмы.

...

На заметку

Помимо всего хорошего окна создают проблему теплопотери в холодный период времени. Через окна теряется, как правило, значительно больше тепла, чем через поверхность наружных стен.

В зависимости от выбора конструкции остекления, материала обвязки переплетов и применяемых дополнительно различных приспособлений, таких как жалюзи и занавески, теплопотери, а значит и затраты на обогрев помещения могут значительно меняться.

...

Внимание

При одинарном остеклении теплопотери в холодное время года очень велики. При двойном остеклении между переплетами возникает воздушная прослойка, препятствующая утечке тепла.

Оптимальное расстояние между двумя стеклами составляет 40 мм, что достаточно редко соблюдается, в результате зимой на окнах с внутренней стороны появляется конденсат, который постепенно разрушает деревянный переплет.

Сегодня для теплозащиты применяют стеклопакеты, изготавливаемые из двух или более листов стекла, соединенных между собой уплотняющими профилями или сваркой фальцев. Пространство между листами стекла заполняют сухим воздухом или газами, благодаря этому появление конденсата исключается.

Через окна к нам, не считая света и тепла, попадают звуки, причем не всегда желательные. Одно дело, когда утром под окном звонко поют птицы, и совсем другое, когда слышен постоянный гул автострады.

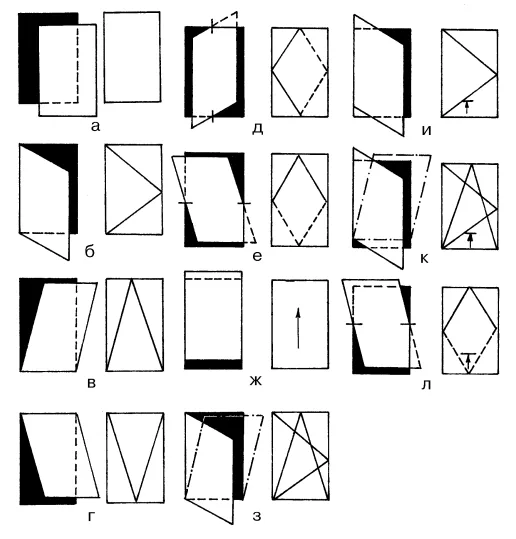

Рис. 8. Открывание оконных створок:

а – выставляемая; б – распашная; в – откидная; г – подвесная с верхней подвеской: д – поворотная вокруг вертикальной оси; е – поворотная на горизонтальных осях (среднеподвесная); ж – раздвижная; з – поворотно-откидная; и – подъемно-распашная; к – подъемно-поворотно-откидная; л – подъемно-поворотная на горизонтальных осях

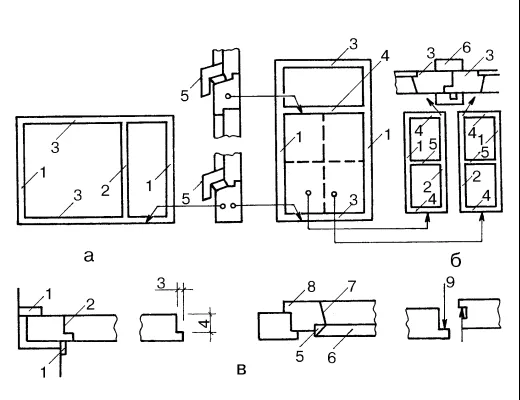

Звукоизоляционные свойства окон зависят от толщины стекла, расстояния между стеклами и наличия в пространстве стеклопакета звукоизолирующих газов. Силу шумового потока может также уменьшить и уплотнение стыков. Причем уплотняются не только притворы створок к коробам, но и стыки коробок со стенами, ставнями и подоконными досками. По способу открывания окна делятся на: • неоткрываемые;• вертикальные распашные;• горизонтальные распашные;• комбинированные.Неоткрываемые окна можно мыть только с улицы, при установке таких окон следует заранее продумать иной, не через окно, способ вентиляции помещения.Рис. 9. Важнейшие части и детали окон: а – оконная коробка: 1 – вертикальные бруски; 2 – вертикальный импост; 3 – горизонтальные бруски (верхний и нижний); 4 – горизонтальный импост; 5 – отлив; б – створка: 1–2 – вертикальные бруски створки; 3 – вертикальные бруски притвора; 4 – горизонтальные бруски створки (нижний и верхний); 5 – раскладка; 6 – нащельники (внутренний и наружный); в – детали: 1 – наличник; 2 – четверть; 3 – ширина четверти; 4 – высота четверти; 5 – фальц под стекло: 6 – раскладка; 7 – фаска; 8 – наплав; 9 – четверть притвора (притвор)
