5) песок – 50 кг; 6) стальные уголки – 6 шт. длиной 90 см (40 Ч 30 Ч 4 мм);7) арматурный пруток – 6 м (диаметром 6 мм);8) стальная полоса – 1 шт. (250 Ч 250 мм);9) колосниковые решетки – 2 шт. (300 Ч 200 мм);10) рубероид;11) шпатель, строительный уровень, лопата, молоток-кирочка, «болгарка».Общие рекомендации1. По своей конструкции камин очень простой и представляет собой топку, которая находится на некотором расстоянии от пола и оборудована дымовой камерой и дымовой трубой.2. Под топкой размещена ниша – дровница. Она имеет следующие размеры: высота – 50 см, ширина – 75 см, глубина – 50 см.3. В нижней части топки находятся две колосниковые решетки, под ними расположены зольники, из которых зола выбирается через два поддувальных отверстия. Для регулировки горения на них установлены задвижки (рис. 41), перемещающиеся по направляющим. Они самодельные и выполнены из листовой стали.4. Все перекрытия лежат на уголках. Чтобы замаскировать узкую полочку уголка в 8 – м ряду, на которой лежат лицевые кирпичи, выполните в них пропилы глубиной 30 мм на расстоянии 60 мм от передней грани, которыми и сможете надеть их на узкую полочку уголка (рис. 42).5. Кладку камина осуществляйте после закладывания и гидроизоляции фундамента (методику см. выше) по порядовкам, 25 рядов которой представлены на рис. 43.Рис. 41. Оформление зольников: 1 – направляющие; 2 – поддувала; 3 – задвижки

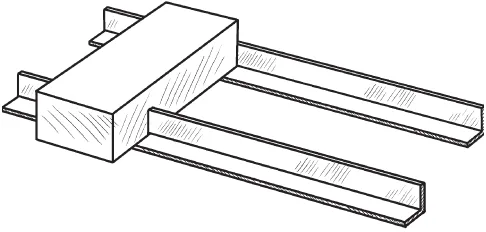

Рис. 42. Кладка лицевых кирпичей в 9 – м ряду
6. 10 – 11-й ряды: выложите два зольника (250 Ч 120 мм), которые одновременно будут играть роль поддувала. Кроме того, в 11-м ряду в кирпичах необходимо «болгаркой» выбрать четверти, чтобы образовался уступ для колосниковых решеток, которые не должны быть выше уровня пода.Рис. 43. Конструкция камина: а – порядовка; б – разрезы
7. 12 – 13-й ряды: в одном из них выполните выступ, на которые потом положите опоры под шампуры. 8. 21-й ряд: топка закончена, надо выполнить перекрытие таким же способом, как при перекрытии дровницы, то есть необходимо уложить уголки.9. 24-й ряд: начинайте формировать дымосборник, для чего все последующие ряды кладите постепенно зауживающими уступами, величина которых по бокам составляет 35 мм, а спереди – 17 мм. Задняя стенка выполняется вертикально.10. 33-й ряд: далее по общим правилам сооружается труба. Высота последней зависит от особенностей крыши беседки.11. Остается только сварить решетку (450 Ч 450 мм) и установить ее на место.Проект 4Это камин универсального назначения, в нем совмещаются функции мангала и гриля (рис. 44). Его конструкция настолько проста, что ее под силу реализовать даже человеку с небольшим строительным опытом.Потребуется:1) портландцемент М400;2) гравий или щебень;3) песок;4) стеновые цементные блоки – 12 шт. (500 Ч 200 Ч 100 мм);5) газобетонные блоки – 30 шт. (600 Ч 200 Ч 100 мм);6) шамотный кирпич – 40 шт.;7) огнеупорная смесь;8) керамическая плитка – 1,5 м2 (300 Ч 300 мм);9) тротуарная плитка – 2,2 м2;10) строительный клей;
Рис. 44. Садовый камин (вариант 4)
11) штукатурная смесь; 12) фасадная краска;13) арматурный пруток – 15 м (диаметром 6 мм);14) оцинкованное железо, кровельные гвозди;15) рубероид;16) шпатель, лопата, молоток, киянка, «болгарка», строительный уровень.Общие рекомендации1. Определите место, где будет находиться садовый камин. После этого на участке размером 2 Ч 2,5 м выполните разметку (рис. 45) для мелкозаглубленного ленточного фундамента, вбейте колышки, обозначив траншею шириной 25 см, снимите верхний слой грунта и углубите траншею еще на 15 см.2. Выровняйте песком дно траншеи, уложите арматурные прутки, перевязанные проволокой в виде решетки с размером ячеек 15 Ч 15 или 20 Ч 20 см, сделайте по периметру опалубку и залейте бетоном (цемент, песок и щебень (гравий) возьмите в соотношении 1 : 3 : 4). Фундамент должен немного выступать над поверхностью земли.Рис. 45. Ленточный фундамент под садовый камин в плане (размеры указаны в миллиметрах): 1 – фундамент; 2 – площадка
3. Через 6 – 7 дней, когда бетон достаточно отвердеет, положите на него слой рубероида, чтобы защитить постройку от грунтовых вод, и посередине ленты фундамента установите первый ряд цементных блоков с применением кладочного раствора. 4. Для последующих рядов используйте газобетонные блоки, для фиксации которых применяйте специальный клей. При кладке блоков выполняйте перевязку швов, смачивайте их поверхность водой и периодически контролируйте вертикальность и горизонтальность стен.5. В заключение установите детали свода и положите на них плиты (рис. 46), предварительно отлитые из армированного бетона. Они и станут опорой для сооружения топки.Рис. 46. Укладка основания очага (размеры указаны в миллиметрах): 1 – четверть; 2 – плиты перекрытия; 3 – свод основания
6. Чтобы бетон успел набрать прочность (примерно за 8 – 10 дней), прежде чем будет начато строительство, отлейте верхние плиты очага, выполнив для них опалубку. 7. Так же можно поступить и с внутренними стенками основания, которые будут устанавливаться под топкой и на которые придется основная нагрузка (но можно выложить их и из блоков). На рис. 47 этот вариант тоже предусматривается. Кроме того, указаны размеры, по которым устраивается опалубка.8. Следующий этап – формирование топки (рис. 48), которая возводится на бетонных плитах перекрытия.9. Первые 3 боковых ряда выкладывайте из шамотного кирпича. Во 2-м ряду с помощью «болгарки» выберите продольные пазы (20 Ч 15 мм), которые будут служить направляющими для решетки (рис. 49). При этом 3-й ряд выполняйте кирпичами, ширина которых подогнана под ширину газобетонных блоков, устанавливаемых над ними. Образовавшийся уступ станет опорой для решетки или поддона.Рис. 47. Чертеж опалубки для отливки свода основания и внутренних стенок камина (размеры указаны в миллиметрах): а – свод основания; б – стенка; в – узел свода основания
Рис. 48. Конструкция топки (размеры указаны в миллиметрах): а – очаг; б – узел свода топки; в – боковая опора топки; 1 – свод топки; 2 – шамотный кирпич; 3 – опора
10. Заднюю стенку выкладывайте из шамота толщиной в 1/2 кирпича. В качестве раствора используйте огнеупорную смесь. 11. Остальные ряды выполняйте из газобетонных блоков, сохраняя перевязку швов.12. В заключение над топкой установите свод, детали которого выпилите из газобетонных блоков – две боковые стенки и переднюю замковую.13. Продолжением топки является пирамидальный колпак, который переходит в дымовую трубу, завершающуюся дымником, изготовленным из оцинкованной стали и надетым на оголовок трубы (рис. 50).Рис. 49. Кладка боковых стен из шамотного кирпича: 1 – шов; 2 – направляющие; 3 – паз; 4 – суженный шамотный кирпич

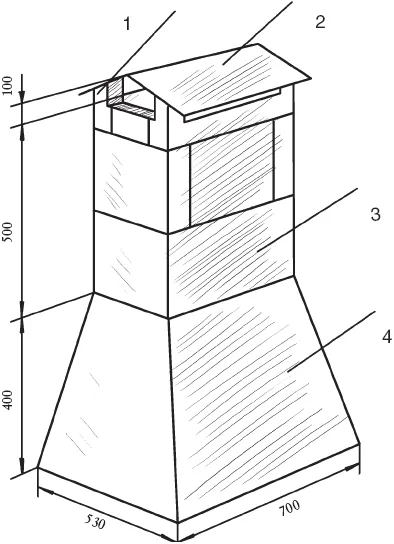

Рис. 50. Конструкция дымовой камеры и трубы (размеры указаны в миллиметрах): 1 – четвертки кирпича, отесанные под углом; 2 – дымник; 3 – оголовок трубы; 4 – дымовая камера
14. После того как камин закончен, оштукатурьте его и покройте фасадной краской. 15. Для удобства площадку вокруг камина отсыпьте песком и выложите тротуарной плиткой.16. Желательно устроить над камином навес.Проект 5Садовые камины строят и дачники, и владельцы больших загородных домов. Нередко эти сооружения возводятся в беседке, которая превращается в настоящую столовую. При этом не всегда весь комплекс возводится сразу. Как говорится, аппетит приходит во время еды, поэтому к камину постепенно пристраиваются рабочая поверхность, дополнительный очаг под казан и т. д.Данный проект (рис. 51) может реализовать и начинающий мастер, поскольку работы не очень сложные.
Потребуется:
1) печной кирпич – 450 шт.;
2) рядовой кирпич – 180 шт.;
3) шамотный кирпич – 175 шт. (Ш-8) и 26 шт. (Ш-17);
4) мергель – 150 кг;
5) портландцемент М400 – 200 кг;
6) шамотная глина – 40 кг;
7) песок – 0,1 м2;
8) стальной уголок – 4 пог. м (40 Ч 40 Ч 4 мм);
9) чугунная плита – 1 шт. (410 Ч 710 мм);
10) дверцы – 2 шт. (топочная размером 410 Ч 410 мм и прочистная размером 140 x140 мм);
11) базальтин – 4 листа;
12) асбест – 1 лист;

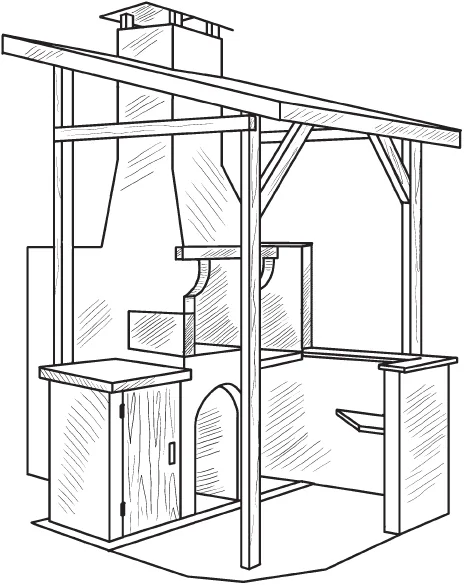

Рис. 51. Садовый камин с кухонной плитой (вариант 1)
13) рубероид; 14) оцинкованная сталь – 1 лист (500 Ч 600 мм);15) лопата, кельма, строительный уровень, молоток-кирочка.Общие рекомендации1. Под садовый камин заложите фундамент, устройство которого уже было описано выше. Сверху выполните слой гидроизоляции.2. Поскольку такой камин не предназначен для обогрева помещения, можно обойтись без обдумывания того, как заложить дымоход, построить колпак и т. д. Главное – создать удобство при приготовлении пищи и воспрепятствовать попаданию дыма в лицо повара. Конечно, неплохо, если камин получится красивым, уместным в окружающей обстановке и вообще будет просто радовать глаз.3. Проблема дыма решается путем соблюдения соотношения размера топки и просвета трубы, площадь сечения которой составляет не менее 12 % от площади входного топочного отверстия, а также с помощью устройства каминного зуба, что значительно улучшит тягу (особенно если учесть достаточно высокую трубу).4. Для создания привлекательного внешнего вида камина выполняются арки, выпуски и прочие архитектурные изыски. В данном проекте великолепный декор создается благодаря использованию импортных (финских) печных приборов, в частности это двухстворчатая остекленная дверца и плита. Поскольку последняя кладется на внешний, а не на внутренний край кирпича (последнее характерно для отечественных плит), то для этого устраивается своеобразный каминный зуб. Промежуток между плитой и кладкой заполнен базальтином.5. Поскольку дверца достаточно высокая, у плиты отсутствуют поддувало и колосник, иначе она оказалась бы поднятой чересчур высоко, и тогда ею стало бы неудобно пользоваться. Чтобы в процессе не разбить стекла, дверку следует снять, а рамку заклеить строительным скотчем.6. Арки, перекрывающие дровник и топливник, выложены из 13 шамотных клиновидных кирпичей, которые хорошо легли над проемом в 2 /2 кирпича. Наружная кладка выполнена из обыкновенного глиняного кирпича, топливник – из шамотного, а в остальных рядах используется рядовой полнотелый кирпич.7. На участках наибольшего нагревания кладку лучше вести на мергеле с добавлением незначительного количества цемента, что будет способствовать повышению влагостойкости раствора. Остальные части кладутся на цементный раствор.

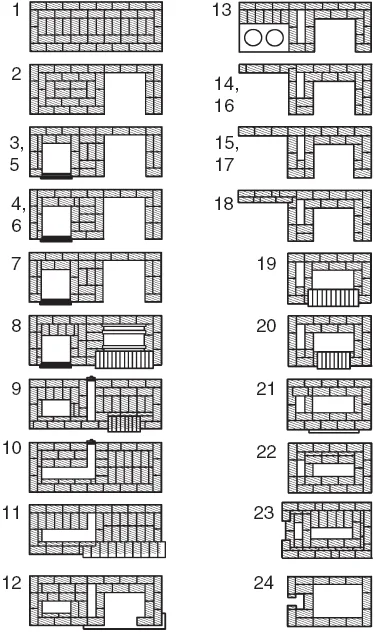

Рис. 52. Порядовки садового камина с плитой
8. Между наружными стенками и футеровкой топки, выполненной из шамота, необходимо предусмотреть температурный шов и заполнить его базальтином. На рис. 52 представлены порядовки камина до дымовой камеры (при желании ее высота может быть уменьшена на 1 – 2 ряда), которая кладется так, как показано на сечениях (рис. 53).9. Дымоход плиты закрывается прочистной дверцей, которая устанавливается в его нижней части (см. 9-й и 10-й ряды). Сам камин можно чистить через топливник.Рис. 53. Сечения камина с плитой

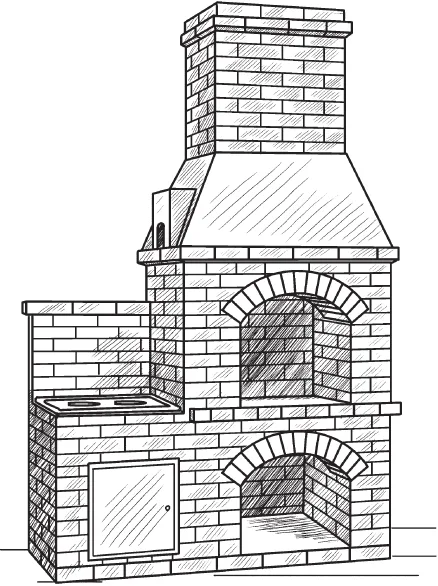

10. На трубу надевается колпак из оцинкованной стали, изготовление которого следует заказать специалисту. Проект 6Как и в предыдущей конструкции, в этом проекте сочетаются каминная площадка и одноконфорочная чугунная плита (рис. 54). Первую можно использовать под гриль, а вторая функционирует в режиме отопительно-варочной печи.Потребуется:1) портландцемент М400 – 25 кг;2) гравий (щебень) – 75 кг;3) обыкновенный глиняный кирпич (либо огнеупорный) – 465 шт.;4) огнеупорный цемент (талюм) – 72 кг;5) песок – 50 кг;Рис. 54. Садовый камин с кухонной плитой (вариант 2)
6) стальные уголки – 6 шт. по 60 см (32 Ч 32 Ч 4 мм), 4 шт. по 50 см (32 Ч 32 Ч 4 мм); 7) стальная проволока – 7 м (диаметром 2 мм);8) асбестовый шнур – 10 м (диаметром 5 мм);9) дверки – 3 шт. (топочная размером 250 Ч 270 мм; поддувальная и прочистная размером 140 Ч 140 мм);10) поворотный шибер – 1 шт. (270 Ч 140 мм);11) колосник – 1 шт. (300 Ч 200 мм);12) чугунная одноконфорочная плита – 1 шт. (420 Ч 500 мм);13) красный песчаник – 6,5 м2;14) клей «Мурбрук» или «Эльбрук»;15) каменный лак;16) рубероид;17) шпатель, строительный уровень, лопата, молоток-кирочка.Общие рекомендации1. Под камин необходимо заложить фундамент размером 1370 Ч 980 мм, а затем гидроизолировать его рубероидом.2. Для большей уверенности желательно предварительно собрать камин насухо, а затем уже класть кирпич на раствор.3. Если камин будет находиться под навесом или в беседке (что в общем-то желательно), то кирпич кладется на раствор из обыкновенной печной глины.4. При сооружении камина под открытым небом сечение дымохода должно составлять не 270 Ч 140 мм, а 400 Ч 140 или 270 Ч 270 мм.5. Камин облицован красным песчаником, для фиксации которого используется специальный клей. Камень дополнительно покрывается каменным лаком.Конструкция камина представлена на рис. 55.

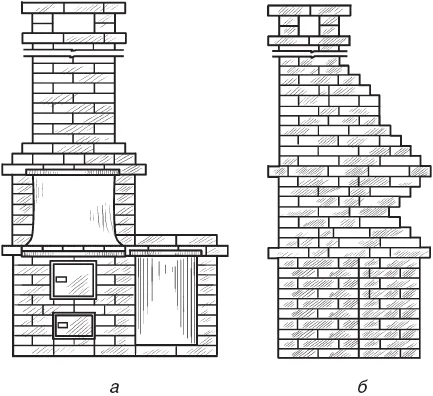

Рис. 55. Конструкция садового камина: а – фасад; б – вид сбоку
